Perdite di carico

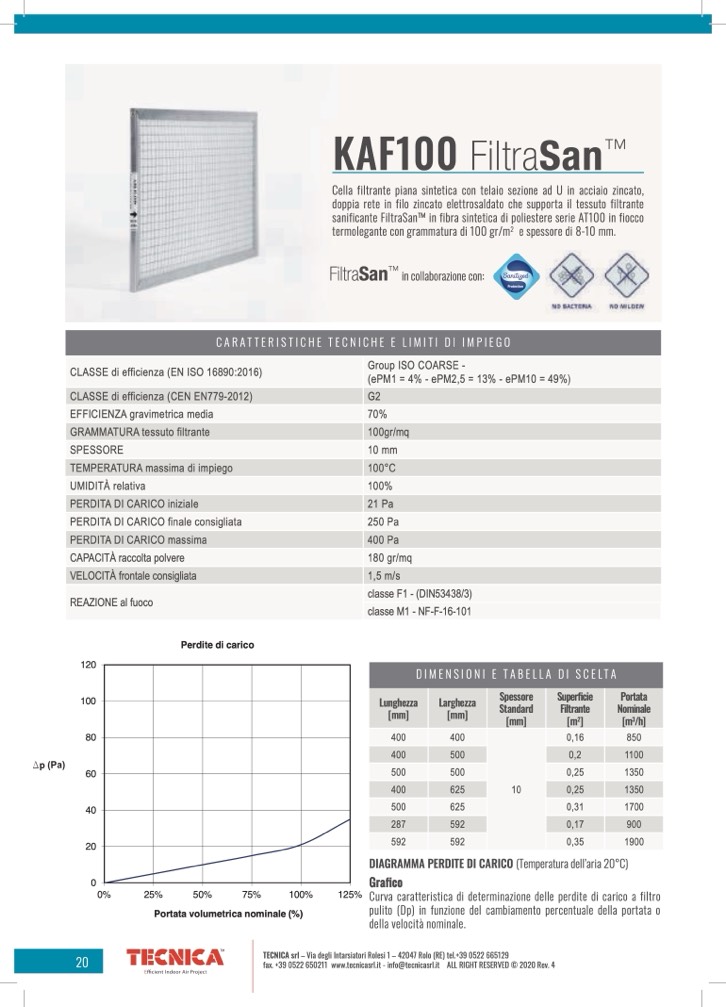

KAF100

Filtra

San

TM

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato,

doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante

sanificante FiltraSanTM in fibra sintetica di poliestere serie AT100 in fiocco

termolegante con grammatura di 100 gr/m

2

e spessore di 8-10 mm.

Filtra

San

TM

in collaborazione con:

Protection

More than

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

clean

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO COARSE -

(ePM1 = 4% - ePM2,5 = 13% - ePM10 = 49%)

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

70%

GRAMMATURA tessuto filtrante

100gr/mq

SPESSORE

10 mm

TEMPERATURA massima di impiego

100°C

UMIDITÀ relativa

100%

PERDITA DI CARICO iniziale

21 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ raccolta polvere

180 gr/mq

DIAGRAMMA PERDITE DI CARICO

VELOCITÀ frontale consigliata

(Temperatura dell’aria 20°C)

REAZIONE al fuoco

1,5 m/s

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

Standard

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

400

400

10

0,16

850

400

500

0,2

1100

500

500

0,25

1350

400

625

0,25

1350

500

625

0,31

1700

287

592

0,17

900

592

592

0,35

1900

120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

0%

25%

50%

75%

100%

125%

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Portata volumetrica nominale (%)

20
