120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Perdite di carico

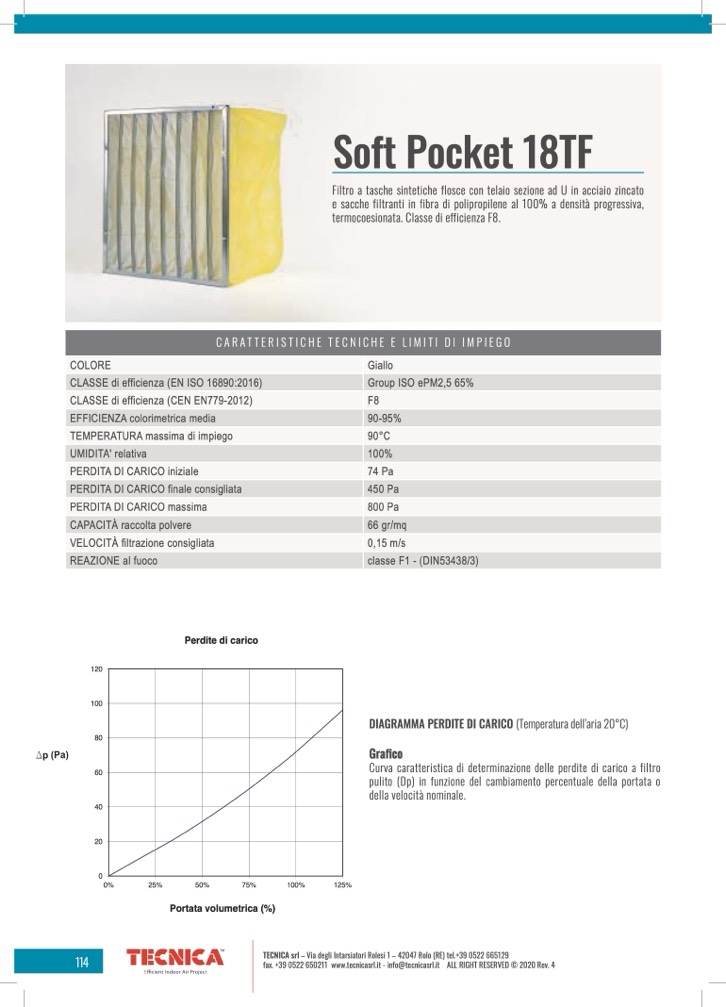

Soft Pocket 18TF

Filtro a tasche sintetiche flosce con telaio sezione ad U in acciaio zincato

e sacche filtranti in fibra di polipropilene al 100% a densità progressiva,

termocoesionata. Classe di efficienza F8.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

Giallo

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM2,5 65%

CLASSE di efficienza (CEN EN779-2012)

F8

EFFICIENZA colorimetrica media

90-95%

TEMPERATURA massima di impiego

90°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

74 Pa

PERDITA DI CARICO finale consigliata

450 Pa

PERDITA DI CARICO massima

800 Pa

CAPACITÀ raccolta polvere

66 gr/mq

VELOCITÀ filtrazione consigliata

0,15 m/s

REAZIONE al fuoco

classe F1 - (DIN53438/3)

0%

25%

50%

75%

100%

125%

Portata volumetrica (%)

114
