100

90

80

70

60

50

40

30

20

10

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Perdite di carico

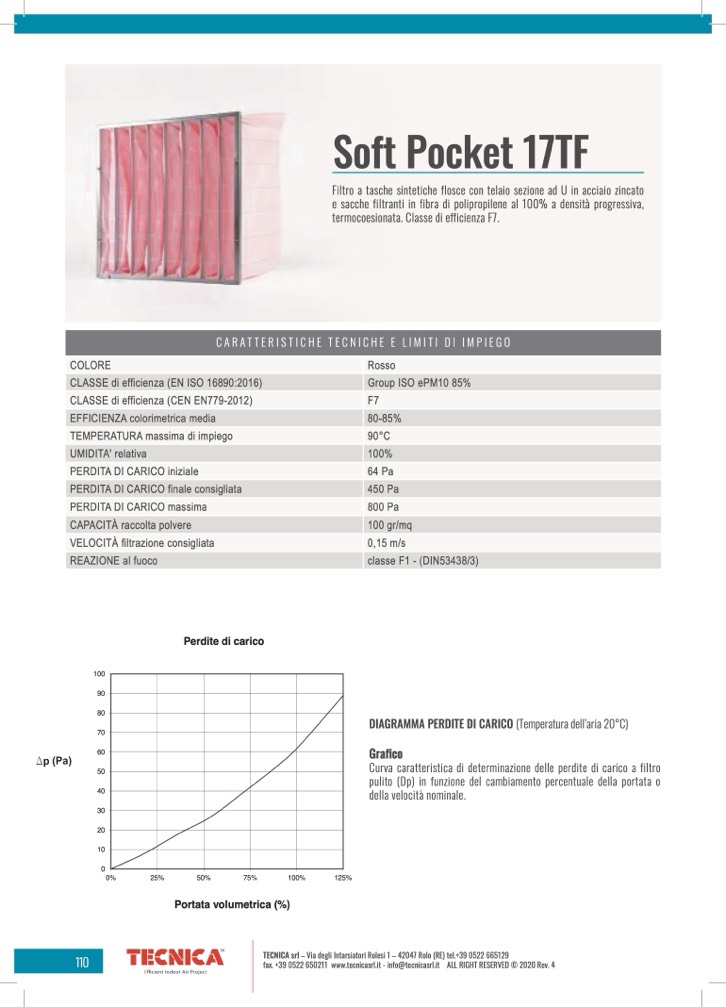

Soft Pocket 17TF

Filtro a tasche sintetiche flosce con telaio sezione ad U in acciaio zincato

e sacche filtranti in fibra di polipropilene al 100% a densità progressiva,

termocoesionata. Classe di efficienza F7.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

Rosso

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 85%

CLASSE di efficienza (CEN EN779-2012)

F7

EFFICIENZA colorimetrica media

80-85%

TEMPERATURA massima di impiego

90°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

64 Pa

PERDITA DI CARICO finale consigliata

450 Pa

PERDITA DI CARICO massima

800 Pa

CAPACITÀ raccolta polvere

100 gr/mq

VELOCITÀ filtrazione consigliata

0,15 m/s

REAZIONE al fuoco

classe F1 - (DIN53438/3)

0%

25%

50%

75%

100%

125%

Portata volumetrica (%)

110

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
