120

100

80

60

40

20

0

100

0%

25%

50%

75%

100%

125%

Portata nominale (%)

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Perdite di carico

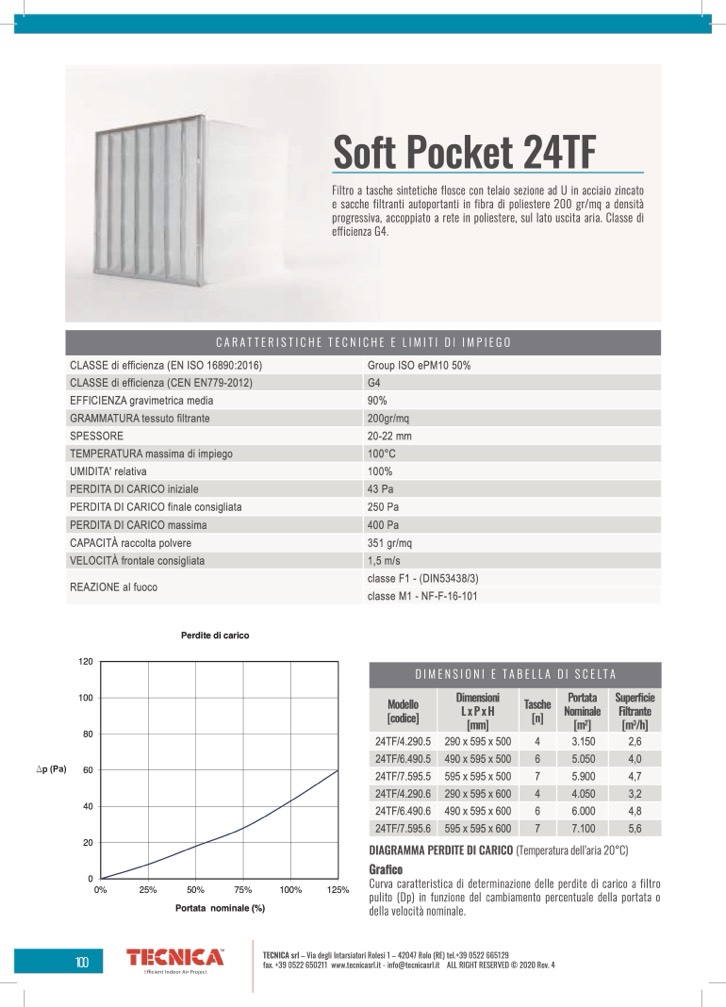

Soft Pocket 24TF

Filtro a tasche sintetiche flosce con telaio sezione ad U in acciaio zincato

e sacche filtranti autoportanti in fibra di poliestere 200 gr/mq a densità

progressiva, accoppiato a rete in poliestere, sul lato uscita aria. Classe di

efficienza G4.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

CLASSE di efficienza (CEN EN779-2012)

G4

EFFICIENZA gravimetrica media

90%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

20-22 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

43 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ raccolta polvere

351 gr/mq

VELOCITÀ frontale consigliata

DIAGRAMMA PERDITE DI CARICO

(TReEmApZerIaOtNurEadaelllf’uaroiaco20°C)

1,5 m/s

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

DIMENSIONI E TABELLA DI SCELTA

Modello

[codice]

Dimensioni

LxPxH

[mm]

Tasche

[n]

Portata

Nominale

[m

2

]

Superficie

Filtrante

[m

3

/h]

24TF/4.290.5

290 x 595 x 500

4

3.150

2,6

24TF/6.490.5

490 x 595 x 500

6

5.050

4,0

24TF/7.595.5

595 x 595 x 500

7

5.900

4,7

24TF/4.290.6

290 x 595 x 600

4

4.050

3,2

24TF/6.490.6

490 x 595 x 600

6

6.000

4,8

24TF/7.595.6

595 x 595 x 600

7

7.100

5,6

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
