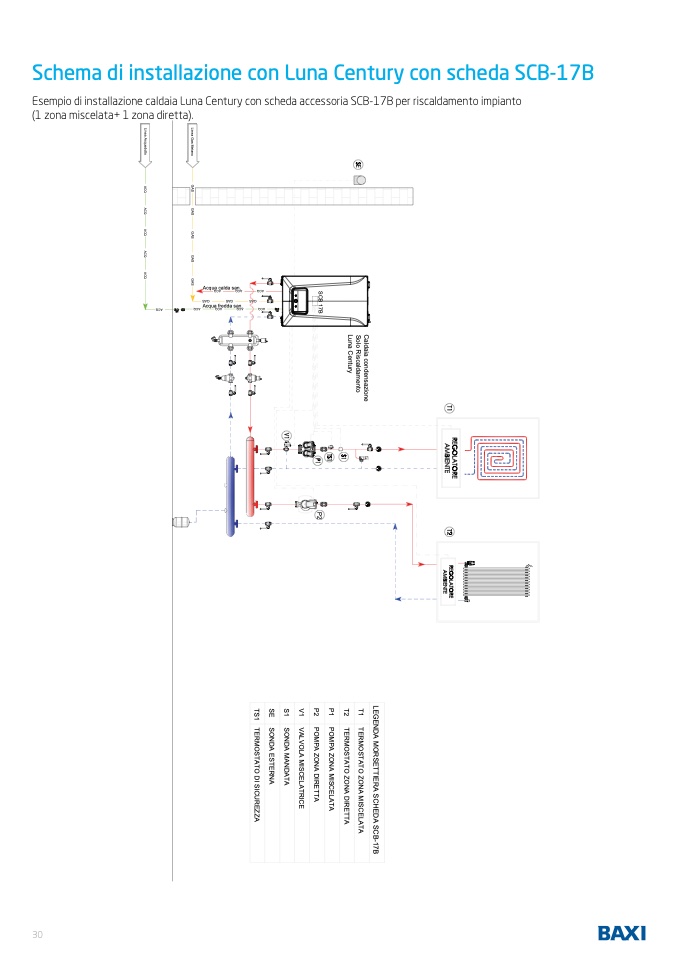

Schema di installazione con Luna Century con scheda SCB-17B
Esempio di installazione caldaia Luna Century con scheda accessoria SCB-17B per riscaldamento impiant
o
(1 zona miscelata+ 1 zona diretta).
