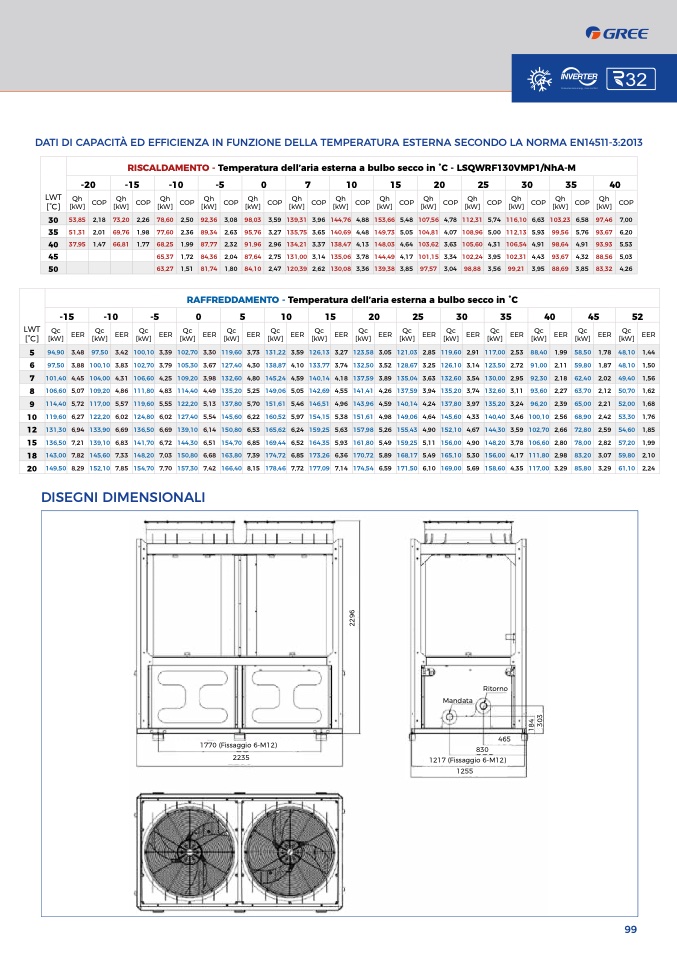

DATI DI CAPACITÀ ED EFFICIENZA IN FUNZIONE DELLA TEMPERATURA ESTERNA SECONDO LA NORMA EN14511-3:201
3
RISCALDAMENTO - Temperatura dell’aria esterna a bulbo secco in °C - LSQWRF130VMP1/NhA-
M
-20
-15
-10
-5
0
7
10
15
20
25
30
35
40
LW
T
[°C]
Qh
[kW]
COP
[kW]
Q
h
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
COP
[kW]
Qh
CO
P
30 53,85 2,18 73,20 2,26 78,60 2,50 92,36 3,08 98,03 3,59 139,31 3,96 144,76 4,88 153,66 5,48 107,56 4,78 112,31 5,74 116,10 6,63 103,23 6,58 97,46 7,0
0
35 51,31 2,01 69,76 1,98 77,60 2,36 89,34 2,63 95,76 3,27 135,75 3,65 140,69 4,48 149,73 5,05 104,81 4,07 108,96 5,00 112,13 5,93 99,56 5,76 93,67 6,2
0
40 37,95 1,47 66,81 1,77 68,25 1,99 87,77 2,32 91,96 2,96 134,21 3,37 138,47 4,13 148,03 4,64 103,62 3,63 105,60 4,31 106,54 4,91 98,64 4,91 93,93 5,5
3
45
65,37 1,72 84,36 2,04 87,64 2,75 131,00 3,14 135,06 3,78 144,49 4,17 101,15 3,34 102,24 3,95 102,31 4,43 93,67 4,32 88,56 5,03
50
63,27 1,51 81,74 1,80 84,10 2,47 120,39 2,62 130,08 3,36 139,38 3,85 97,57 3,04 98,88 3,56 99,21 3,95 88,69 3,85 83,32 4,2
6
RAFFREDDAMENTO - Temperatura dell’aria esterna a bulbo secco in °C
-15
-10
-5
0
5
10
15
20
25
30
35
40
45
5
2
LW
T
[°C]
Qc
[kW]
EER
Qc
[kW]
EER
Q
c
[kW]
EER
Q
c
[kW]
EER
Q
c
[kW]
EER
Qc
[kW]
EER
Qc
[kW]
EER
Q
c
[kW]
EER
Qc
[kW]
EER
Qc
[kW]
EER
Q
c
[kW]
EER
Qc
[kW]
EER
Q
c
[kW]
EER
[kW]
Qc
EER
5 94,90 3,48 97,50 3,42 100,10 3,39 102,70 3,30 119,60 3,73 131,22 3,59 126,13 3,27 123,58 3,05 121,03 2,85 119,60 2,91 117,00 2,53 88,40 1,99 58,50 1,78 48,10 1,44
6 97,50 3,88 100,10 3,83 102,70 3,79 105,30 3,67 127,40 4,30 138,87 4,10 133,77 3,74 132,50 3,52 128,67 3,25 126,10 3,14 123,50 2,72 91,00 2,11 59,80 1,87 48,10 1,5
0
7 101,40 4,45 104,00 4,31 106,60 4,25 109,20 3,98 132,60 4,80 145,24 4,59 140,14 4,18 137,59 3,89 135,04 3,63 132,60 3,54 130,00 2,95 92,30 2,18 62,40 2,02 49,40 1,56
8 106,60 5,07 109,20 4,86 111,80 4,83 114,40 4,49 135,20 5,25 149,06 5,05 142,69 4,55 141,41 4,26 137,59 3,94 135,20 3,74 132,60 3,11 93,60 2,27 63,70 2,12 50,70 1,62
9 114,40 5,72 117,00 5,57 119,60 5,55 122,20 5,13 137,80 5,70 151,61 5,46 146,51 4,96 143,96 4,59 140,14 4,24 137,80 3,97 135,20 3,24 96,20 2,39 65,00 2,21 52,00 1,68
10 119,60 6,27 122,20 6,02 124,80 6,02 127,40 5,54 145,60 6,22 160,52 5,97 154,15 5,38 151,61 4,98 149,06 4,64 145,60 4,33 140,40 3,46 100,10 2,56 68,90 2,42 53,30 1,7
6
12 131,30 6,94 133,90 6,69 136,50 6,69 139,10 6,14 150,80 6,53 165,62 6,24 159,25 5,63 157,98 5,26 155,43 4,90 152,10 4,67 144,30 3,59 102,70 2,66 72,80 2,59 54,60 1,8
5
15 136,50 7,21 139,10 6,83 141,70 6,72 144,30 6,51 154,70 6,85 169,44 6,52 164,35 5,93 161,80 5,49 159,25 5,11 156,00 4,90 148,20 3,78 106,60 2,80 78,00 2,82 57,20 1,9
9
18 143,00 7,82 145,60 7,33 148,20 7,03 150,80 6,68 163,80 7,39 174,72 6,85 173,26 6,36 170,72 5,89 168,17 5,49 165,10 5,30 156,00 4,17 111,80 2,98 83,20 3,07 59,80 2,1
0
20 149,50 8,29 152,10 7,85 154,70 7,70 157,30 7,42 166,40 8,15 178,46 7,72 177,09 7,14 174,54 6,59 171,50 6,10 169,00 5,69 158,60 4,35 117,00 3,29 85,80 3,29 61,10 2,2
4
DISEGNI DIMENSIONAL
I
2
2
9
6
Ritorno
Mandat
a
1
8
4
3
0
3
465
1770 (Fissaggio 6-M12)
83
0
2235
1217 (Fissaggio 6-M12)
1255
99
