CANALIZZABIL

I

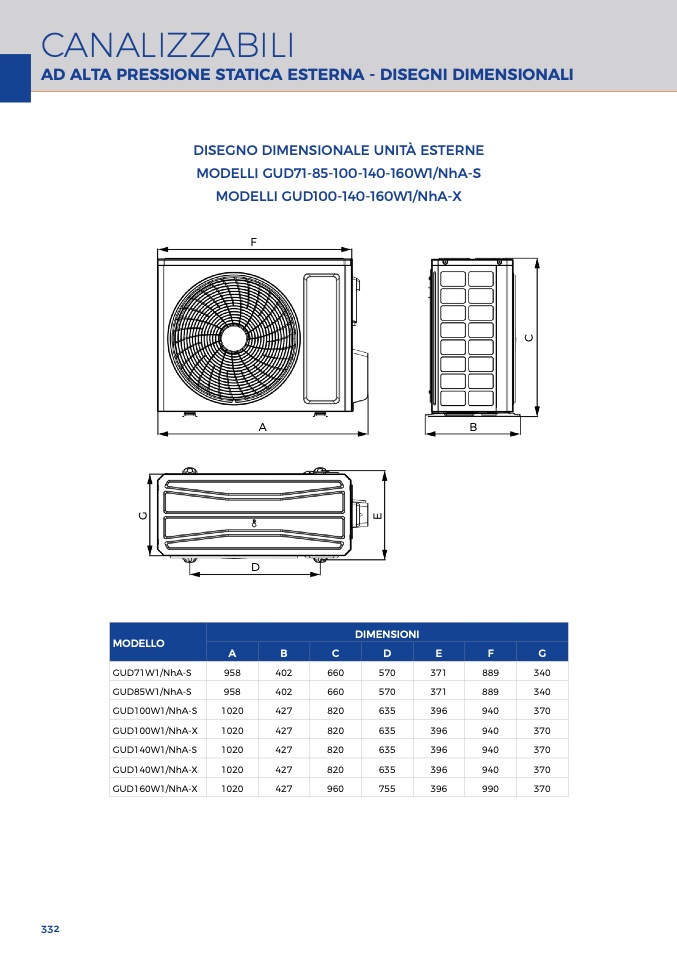

AD ALTA PRESSIONE STATICA ESTERNA - DISEGNI DIMENSIONALI

DISEGNO DIMENSIONALE UNITÀ ESTERNE

MODELLI GUD71-85-100-140-160W1/NhA-

S

MODELLI GUD100-140-160W1/NhA-X

F

C

A

B

G

E

D

DIMENSIONI

MODELL

O

A

B

C

D

E

F

G

GUD71W1/NhA-S

958

402

660

570

371

889

340

GUD85W1/NhA-S

958

402

660

570

371

889

34

0

GUD100W1/NhA-S

1020

427

820

635

396

940

370

GUD100W1/NhA-X

1020

427

820

635

396

940

370

GUD140W1/NhA-S

1020

427

820

635

396

940

37

0

GUD140W1/NhA-X

1020

427

820

635

396

940

370

GUD160W1/NhA-X

1020

427

960

755

396

990

370
