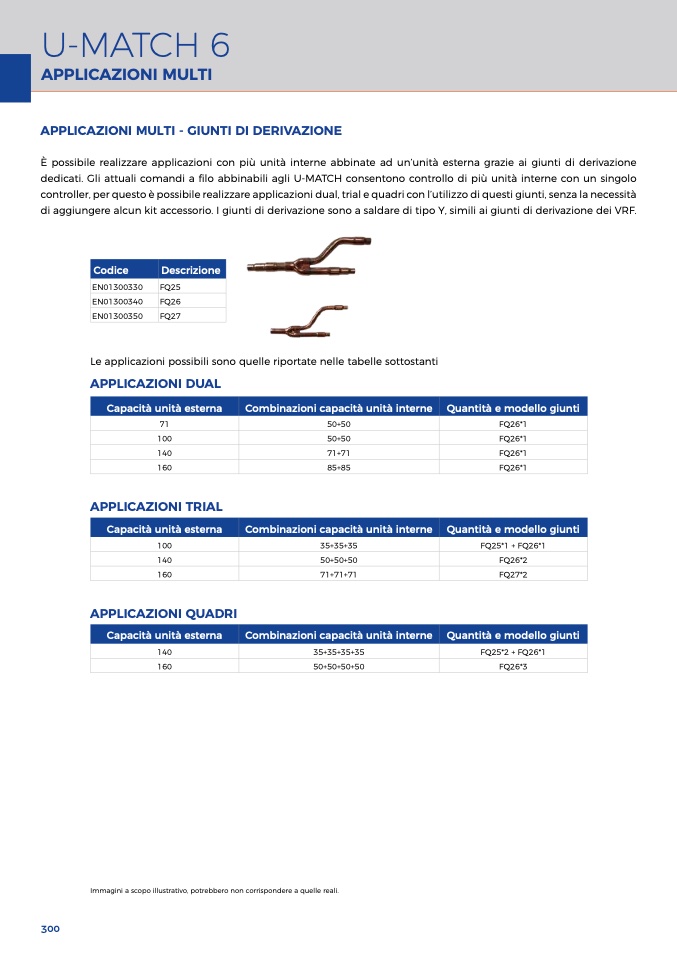

U-MATCH 6

APPLICAZIONI MULTI

APPLICAZIONI MULTI - GIUNTI DI DERIVAZION

E

È possibile realizzare applicazioni con più unità interne abbinate ad un’unità esterna grazie ai giunti di derivazione

dedicati. Gli attuali comandi a filo abbinabili agli U-MATCH consentono controllo di più unità interne con un singolo

controller, per questo è possibile realizzare applicazioni dual, trial e quadri con l’utilizzo di questi giunti, senza la necessità

di aggiungere alcun kit accessorio. I giunti di derivazione sono a saldare di tipo Y, simili ai giunti di derivazione dei VRF

.

Codice

EN01300330

Descrizione

FQ25

EN01300340

FQ26

EN01300350

FQ27

Le applicazioni possibili sono quelle riportate nelle tabelle sottostanti

APPLICAZIONI DUAL

Capacità unità esterna

71

Combinazioni capacità unità interne

50+50

Quantità e modello giunt

i

FQ26*1

100

50+50

FQ26*1

140

71+71

FQ26*1

160

85+85

FQ26*1

APPLICAZIONI TRIAL

Capacità unità esterna

100

Combinazioni capacità unità interne

35+35+35

Quantità e modello giunt

i

FQ25*1 + FQ26*1

140

50+50+50

FQ26*2

160

71+71+71

FQ27*2

APPLICAZIONI QUADR

I

Capacità unità esterna

140

Combinazioni capacità unità interne

35+35+35+35

Quantità e modello giunt

i

FQ25*2 + FQ26*

1

160

50+50+50+50

FQ26*

3

Immagini a scopo illustrativo, potrebbero non corrispondere a quelle reali.
