CONTROLLO CENTRALIZZAT

O

MONO E MULTISPLIT FREE MATC

H

Esistono 2 diverse opzioni per il collegamento di split mono e multi ad un sistema BMS di Terze parti, in funzione de

l

protocollo utilizzato - MODBUS o BACNET

.

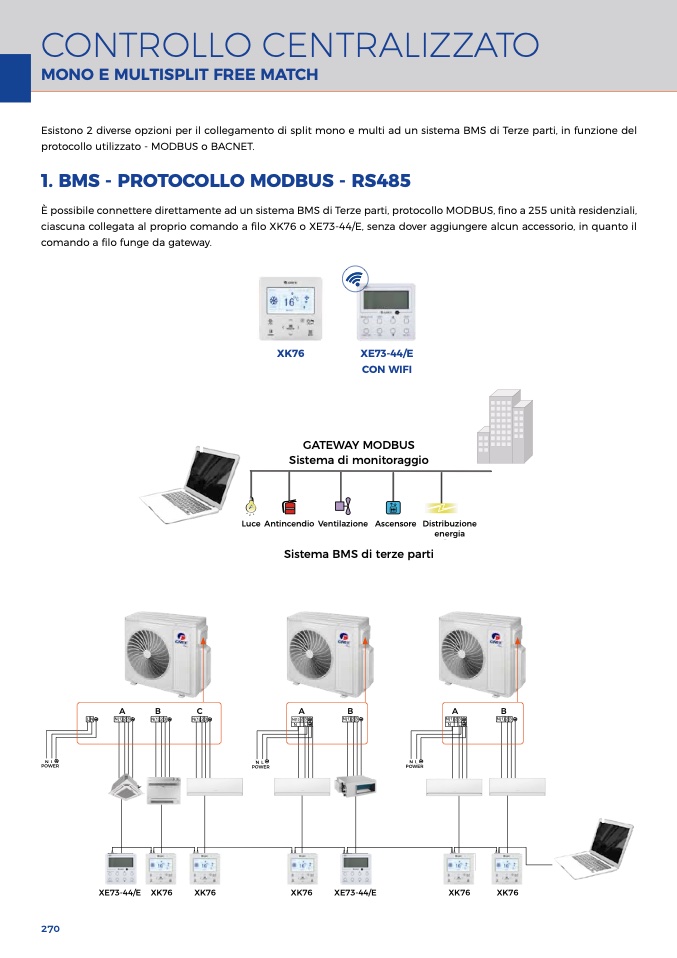

1. BMS - PROTOCOLLO MODBUS - RS485

È possibile connettere direttamente ad un sistema BMS di Terze parti, protocollo MODBUS, fino a 255 unità residenziali,

ciascuna collegata al proprio comando a filo XK76 o XE73-44/E, senza dover aggiungere alcun accessorio, in quanto i

l

comando a filo funge da gateway.
