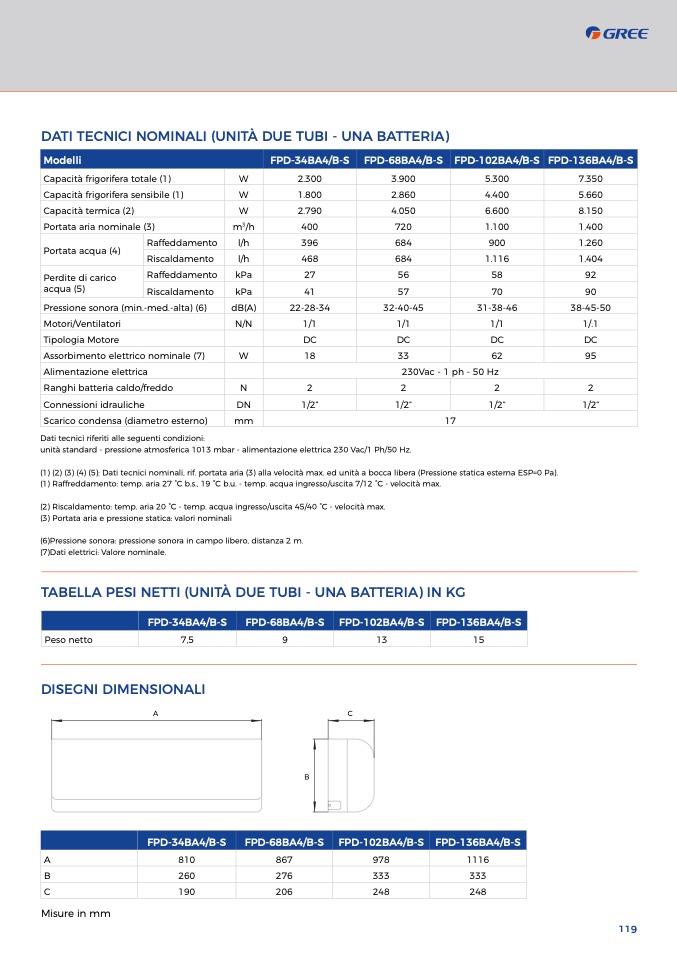

DATI TECNICI NOMINALI (UNITÀ DUE TUBI - UNA BATTERIA

)

Modelli

FPD-34BA4/B-S

FPD-68BA4/B-S

FPD-102BA4/B-S

FPD-136BA4/B-S

Capacità frigorifera totale (1)

W

2.300

3.900

5.300

7.35

0

Capacità frigorifera sensibile (1)

W

1.800

2.860

4.400

5.66

0

Capacità termica (2)

W

2.790

4.050

6.600

8.15

0

Portata aria nominale (3)

m3/h

400

720

1.100

1.40

0

Raffeddamento

l/h

396

684

900

1.26

0

Portata acqua (4

)

Riscaldamento

l/h

468

684

1.116

1.40

4

Perdite di carico

acqua (5)

Raffeddamento

kPa

27

56

58

92

Riscaldamento

kPa

41

57

70

90

Pressione sonora (min.-med.-alta) (6)

dB(A)

22-28-34

32-40-45

31-38-46

38-45-50

Motori/Ventilatori

N/N

1/1

1/1

1/1

1/.

1

Tipologia Motore

DC

DC

DC

DC

Assorbimento elettrico nominale (7)

W

18

33

62

95

Alimentazione elettrica

230Vac - 1 ph - 50 H

z

Ranghi batteria caldo/freddo

N

2

2

2

2

Connessioni idrauliche

DN

1/2”

1/2”

Scarico condensa (diametro esterno)

mm

17

1/2”

Dati tecnici riferiti alle seguenti condizioni

:

unità standard - pressione atmosferica 1013 mbar - alimentazione elettrica 230 Vac/1 Ph/50 Hz.

(1) (2) (3) (4) (5): Dati tecnici nominali, rif. portata aria (3) alla velocità max. ed unità a bocca libera (Pressione statica esterna ESP=0 Pa).

(1) Raffreddamento: temp. aria 27 °C b.s., 19 °C b.u. - temp. acqua ingresso/uscita 7/12 °C - velocità max

.

(2) Riscaldamento: temp. aria 20 °C - temp. acqua ingresso/uscita 45/40 °C - velocità max

.

(3) Portata aria e pressione statica: valori nominal

i

(6)Pressione sonora: pressione sonora in campo libero, distanza 2 m.

(7)Dati elettrici: Valore nominale.

1/2

”

TABELLA PESI NETTI (UNITÀ DUE TUBI - UNA BATTERIA) IN K

G

FPD-34BA4/B-S

Peso netto

7,5

FPD-68BA4/B-S

FPD-102BA4/B-S

1

5

FPD-136BA4/B-S

9

13

DISEGNI DIMENSIONAL

I

A

C

B

FPD-34BA4/B-S

FPD-68BA4/B-S

FPD-102BA4/B-S

FPD-136BA4/B-S

A

810

867

978

1116

B

260

276

333

333

C

190

206

248

248

Misure in mm
