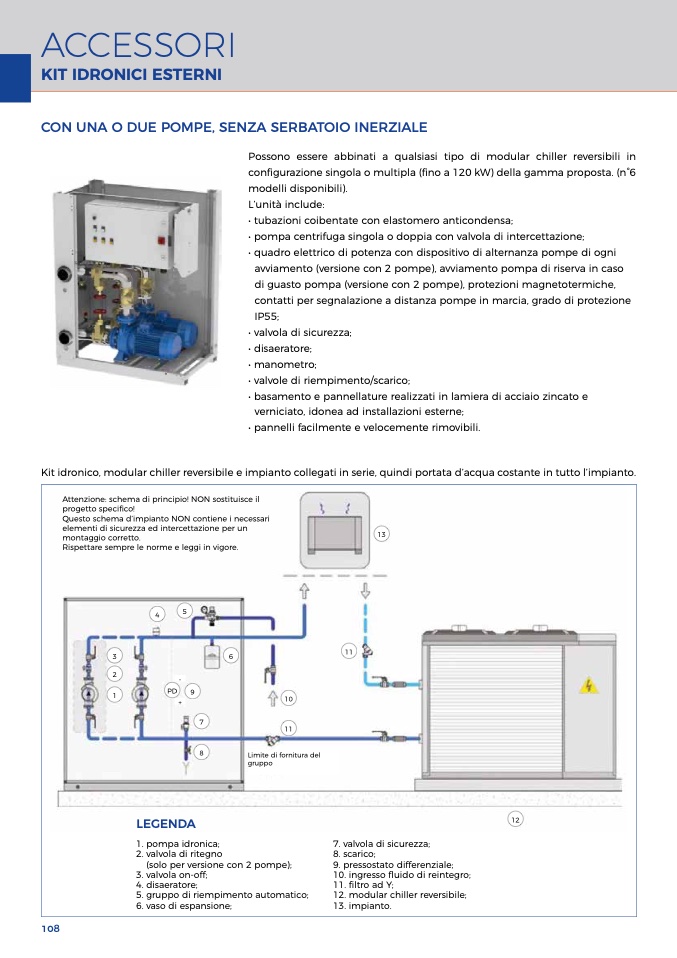

ACCESSOR

I

KIT IDRONICI ESTERNI

CON UNA O DUE POMPE, SENZA SERBATOIO INERZIALE

Possono essere abbinati a qualsiasi tipo di modular chiller reversibili in

con

figurazione singola o multipla (fino a 120 kW) della gamma proposta. (n°6

modelli disponibili)

.

L’unità include:

• tubazioni coibentate con elastomero anticondensa;

• pompa centrifuga singola o doppia con valvola di intercettazione;

• quadro elettrico di potenza con dispositivo di alternanza pompe di ogn

i

avviamento (versione con 2 pompe), avviamento pompa di riserva in caso

di guasto pompa (versione con 2 pompe), protezioni magnetotermiche

,

contatti per segnalazione a distanza pompe in marcia, grado di protezion

e

IP55;

• valvola di sicurezza;

• disaeratore;

• manometro;

• valvole di riempimento/scarico

;

• basamento e pannellature realizzati in lamiera di acciaio zincato e

verniciato, idonea ad installazioni esterne;

• pannelli facilmente e velocemente rimovibili

.

Kit idronico, modular chiller reversibile e impianto collegati in serie, quindi portata d’acqua costante in tutto l’impianto.

Attenzione: schema di principio! NON sostituisce i

l

progetto speci

fico!

Questo schema d’impianto NON contiene i necessari

elementi di sicurezza ed intercettazione per u

n

montaggio corretto.

Rispettare sempre le norme e leggi in vigore.

1

3

5

4

1

1

3

6

2

-

P

D

9

1

10

+

7

11

8

Limite di fornitura del

gruppo

LEGEND

A

1. pompa idronica

;

2. valvola di ritegn

o

(solo per versione con 2 pompe);

3. valvola on-off;

4. disaeratore

;

5. gruppo di riempimento automatico

;

6. vaso di espansione

;

12

7. valvola di sicurezza;

8. scarico;

9. pressostato differenziale;

10. ingresso fluido di reintegro;

11. filtro ad Y;

12. modular chiller reversibile;

13. impianto.
