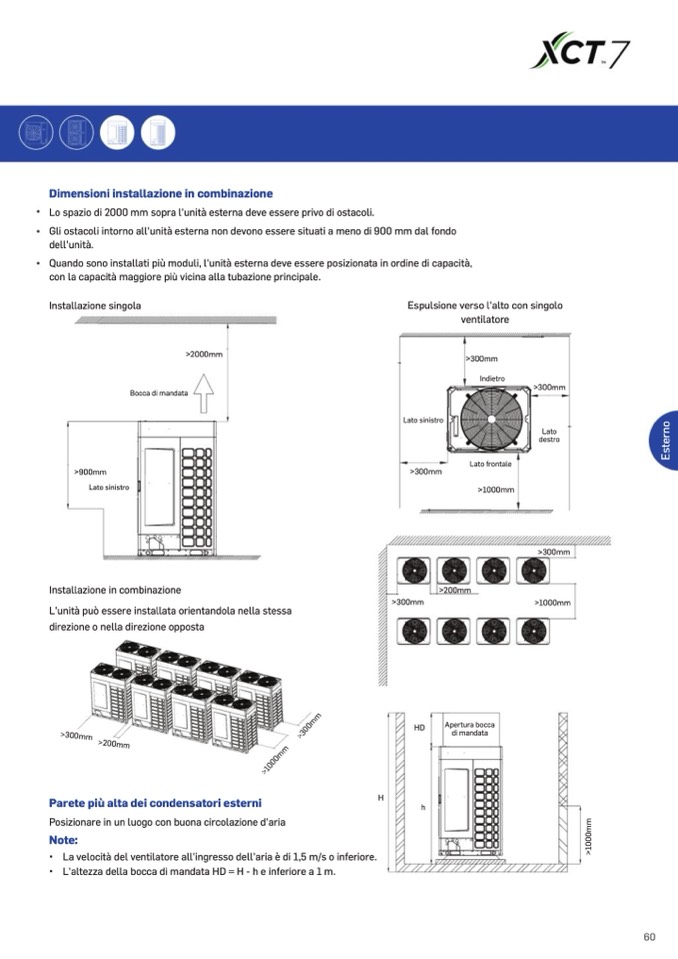

Dimensioni installazione in combinazione

Lo spazio di 2000 mm sopra l'unità esterna deve essere privo di ostacoli.

Gli ostacoli intorno all'unità esterna non devono essere situati a meno di 900 mm dal fondo

dell'unità.

Quando sono installati più moduli, l'unità esterna deve essere posizionata in ordine di capacità,

con la capacità maggiore più vicina alla tubazione principale.

Installazione singola

˃

2000mm

Bocca di mandata

˃

900mm

Lato sinistro

Installazione in combinazione

L'unità può essere installata orientandola nella stessa

direzione o nella direzione opposta

Espulsione verso l'alto con singolo

ventilatore

˃

300mm

Indietro

Lato frontale

Parete più alta dei condensatori esterni

Posizionare in un luogo con buona circolazione d'aria

Note:

• La velocità del ventilatore all'ingresso dell'aria è di 1,5 m/s o inferiore.

• L'altezza della bocca di mandata HD = H - h e inferiore a 1 m.

˃

300mm

HD

H

h

˃

1000mm

Lato sinistro

˃

300mm

˃

200mm

Apertura bocca

di mandata

˃

300mm

Lato

destro

˃

1000mm

˃

300mm

60

˃

1

0

0

0

m

m

E

s

t

e

r

n

o

>300mm

>200mm

>

1

0

0

0

m

m

>

3

0

0

m

m
