Chaudières à condensation à grande puissance

Chaudi

ères murales à condensation modulaires à grande puissance

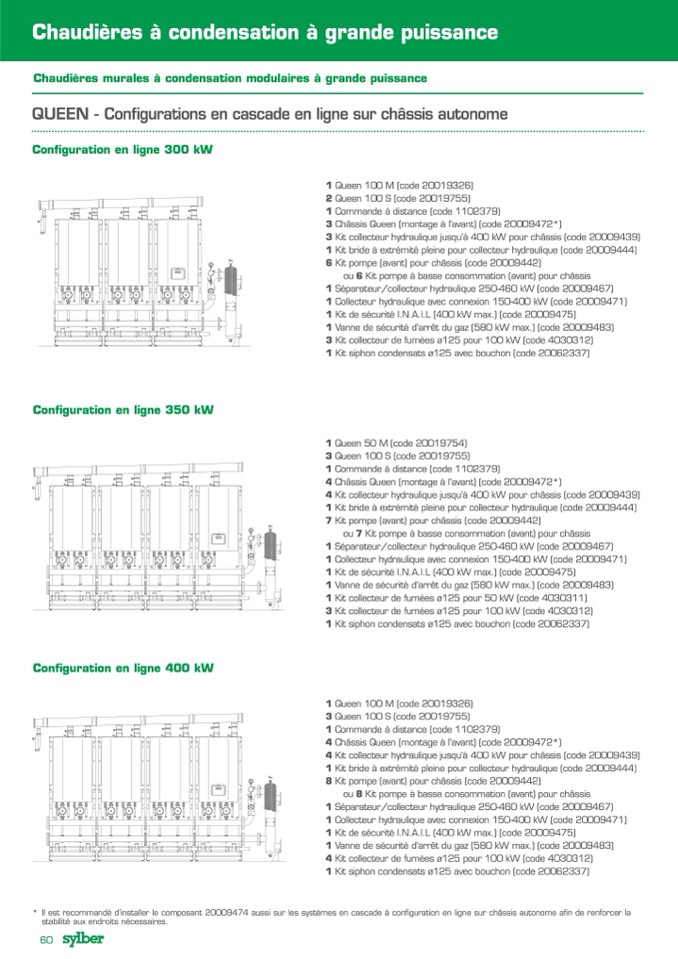

QUEEN - Configurations en cascade en ligne sur châssis autonome

Configuration en ligne 300 kW

Configuration en ligne 350 kW

1 Queen 100 M (code 20019326)

2 Queen 100 S (code 20019755)

1 Commande à distance (code 1102379)

3 Châssis Queen (montage à l’avant) (code 20009472*)

3 Kit collecteur hydraulique jusqu’à 400 kW pour châssis (code 20009439)

1 Kit bride à extrémité pleine pour collecteur hydraulique (code 20009444)

6 Kit pompe (avant) pour châssis (code 20009442)

ou 6 Kit pompe à basse consommation (avant) pour châssis

1 Séparateur/collecteur hydraulique 250-460 kW (code 20009467)

1 Collecteur hydraulique avec connexion 150-400 kW (code 20009471)

1 Kit de sécurité I.N.A.I.L (400 kW max.) (code 20009475)

1 Vanne de sécurité d’arrêt du gaz (580 kW max.) (code 20009483)

3 Kit collecteur de fumées ø125 pour 100 kW (code 4030312)

1 Kit siphon condensats ø125 avec bouchon (code 20062337)

1 Queen 50 M (code 20019754)

3 Queen 100 S (code 20019755)

1 Commande à distance (code 1102379)

4 Châssis Queen (montage à l’avant) (code 20009472*)

4 Kit collecteur hydraulique jusqu’à 400 kW pour châssis (code 20009439)

1 Kit bride à extrémité pleine pour collecteur hydraulique (code 20009444)

7 Kit pompe (avant) pour châssis (code 20009442)

ou 7 Kit pompe à basse consommation (avant) pour châssis

1 Séparateur/collecteur hydraulique 250-460 kW (code 20009467)

1 Collecteur hydraulique avec connexion 150-400 kW (code 20009471)

1 Kit de sécurité I.N.A.I.L (400 kW max.) (code 20009475)

1 Vanne de sécurité d’arrêt du gaz (580 kW max.) (code 20009483)

1 Kit collecteur de fumées ø125 pour 50 kW (code 4030311)

3 Kit collecteur de fumées ø125 pour 100 kW (code 4030312)

1 Kit siphon condensats ø125 avec bouchon (code 20062337)

1 Queen 100 M (code 20019326)

3 Queen 100 S (code 20019755)

1 Commande à distance (code 1102379)

4 Châssis Queen (montage à l’avant) (code 20009472*)

4 Kit collecteur hydraulique jusqu’à 400 kW pour châssis (code 20009439)

1 Kit bride à extrémité pleine pour collecteur hydraulique (code 20009444)

8 Kit pompe (avant) pour châssis (code 20009442)

ou 8 Kit pompe à basse consommation (avant) pour châssis

1 Séparateur/collecteur hydraulique 250-460 kW (code 20009467)

1 Collecteur hydraulique avec connexion 150-400 kW (code 20009471)

1 Kit de sécurité I.N.A.I.L (400 kW max.) (code 20009475)

1 Vanne de sécurité d’arrêt du gaz (580 kW max.) (code 20009483)

4 Kit collecteur de fumées ø125 pour 100 kW (code 4030312)

1 Kit siphon condensats ø125 avec bouchon (code 20062337)

Configuration en ligne 400 kW

* Il est recommandé d’installer le composant 20009474 aussi sur les systèmes en cascade à configuration en ligne sur châssis autonome afin de renforcer la

stabilité aux endroits nécessaires.
