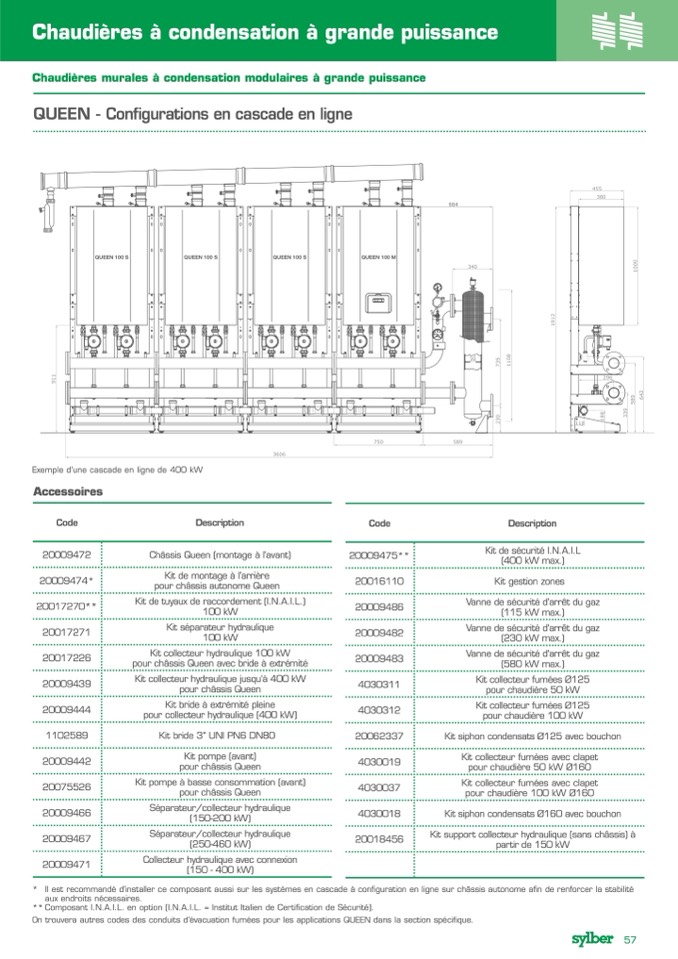

Chaudières à condensation à grande puissance

Chaudi

ères murales à condensation modulaires à grande puissance

QUEEN - Configurations en cascade en ligne

QUEEN 100 S

QUEEN 100 S

QUEEN 100 S

QUEEN 100 M

Exemple d’une cascade en ligne de 400 kW

Accessoires

Code

20009472

20009474*

20017270**

20017271

20017226

20009439

20009444

1102589

20009442

20075526

20009466

20009467

20009471

Description

Châssis Queen (montage à l’avant)

Kit de montage à l’arrière

pour châssis autonome Queen

Kit de tuyaux de raccordement (I.N.A.I.L.)

100 kW

Kit séparateur hydraulique

100 kW

Kit collecteur hydraulique 100 kW

pour châssis Queen avec bride à extrémité

Kit collecteur hydraulique jusqu’à 400 kW

pour châssis Queen

Kit bride à extrémité pleine

pour collecteur hydraulique (400 kW)

Kit bride 3” UNI PN6 DN80

Kit pompe (avant)

pour châssis Queen

Kit pompe à basse consommation (avant)

pour châssis Queen

Séparateur/collecteur hydraulique

(150-200 kW)

Séparateur/collecteur hydraulique

(250-460 kW)

Collecteur hydraulique avec connexion

(150 - 400 kW)

Code

20009475**

20016110

20009486

20009482

20009483

4030311

4030312

20062337

4030019

4030037

4030018

20018456

Description

Kit de sécurité I.N.A.I.L

(400 kW max.)

Kit gestion zones

Vanne de sécurité d’arrêt du gaz

(115 kW max.)

Vanne de sécurité d'arrêt du gaz

(230 kW max.)

Vanne de sécurité d'arrêt du gaz

(580 kW max.)

Kit collecteur fumées Ø125

pour chaudière 50 kW

Kit collecteur fumées Ø125

pour chaudière 100 kW

Kit siphon condensats Ø125 avec bouchon

Kit collecteur fumées avec clapet

pour chaudière 50 kW Ø160

Kit collecteur fumées avec clapet

pour chaudière 100 kW Ø160

Kit siphon condensats Ø160 avec bouchon

Kit support collecteur hydraulique (sans châssis) à

partir de 150 kW

*

Il est recommandé d’installer ce composant aussi sur les systèmes en cascade à configuration en ligne sur châssis autonome afin de renforcer la stabilité

aux endroits nécessaires.

** Composant I.N.A.I.L. en option (I.N.A.I.L. = Institut Italien de Certification de S

écurité).

On trouvera autres codes des conduits d’évacuation fumées pour les applications QUEEN dans la section sp

écifique.
