Il Filtro a Cartucce è un abbattitore di polveri con pulizia ad aria compressa.
Trova impiego nei settori: calzaturiero, tessile, meccanico, chimico, colorifici, gomme ed in genere nelle industrie dove è necessaria l’aspirazione
e la depurazione dell’aria da polveri di medio grossa granulometria.
Il Filtro è concepito per lavorare in depressione ed è composto da una parte superiore di aspirazione, una centrale di filtraggio ed una inferiore di
raccolta; all’interno del cassone superiore è posto il sistema di lavaggio.
L’aria polverosa viene aspirata attraverso i canali e immessa nella parte inferiore (tramoggia) del Filtro o secondo necessità particolari in una pre-
camera di decantazione, per effetto della brusca diminuzione di velocità, le particelle più pesanti decantano mentre le altre si depositano lungo le
cartucce, l’aria filtrata viene quindi espulsa in atmosfera depurata dalle sostanze inquinanti.
La pulizia delle cartucce avviene tramite un getto d’aria compressa, gestito da una centralina elettronica (programmatore ciclico) che attiva auto-
maticamente le elettrovalvole, garantendo così lo stato di efficienza delle cartucce a livelli massimi.
Il Filtro a Maniche è un abbattitore di polveri con pulizia ad aria compressa.
Trova impiego nei settori: calzaturiero, tessile, meccanico, chimico, colorifici, gomme; ed in genere nelle industrie dove si necessita l’aspirazione
e la depurazione dell’aria polverosa con polveri di medio grossa granulometria.
Il Filtro è concepito per lavorare in depressione.
Il Filtro è composto da una parte superiore di aspirazione, una centrale di filtraggio ed una inferiore di raccolta; all’interno del cassone superiore è
posto il sistema di lavaggio.
L’aria polverosa viene aspirata attraverso i canali e immessa nella parte inferiore (tramoggia) del Filtro o secondo necessità particolari in una pre-
camera di decantazione, per effetto della brusca diminuzione di velocità, le particelle più pesanti decantano mentre le altre si depositano lungo le
maniche, l’aria filtrata viene quindi espulsa in atmosfera depurata dalle sostanze inquinanti.
La pulizia delle maniche avviene tramite un getto d’aria compressa, gestito da una centralina elettronica (programmatore ciclico) che attiva auto-
maticamente le elettrovalvole, garantendo così lo stato di efficienza delle maniche a livelli massimi.

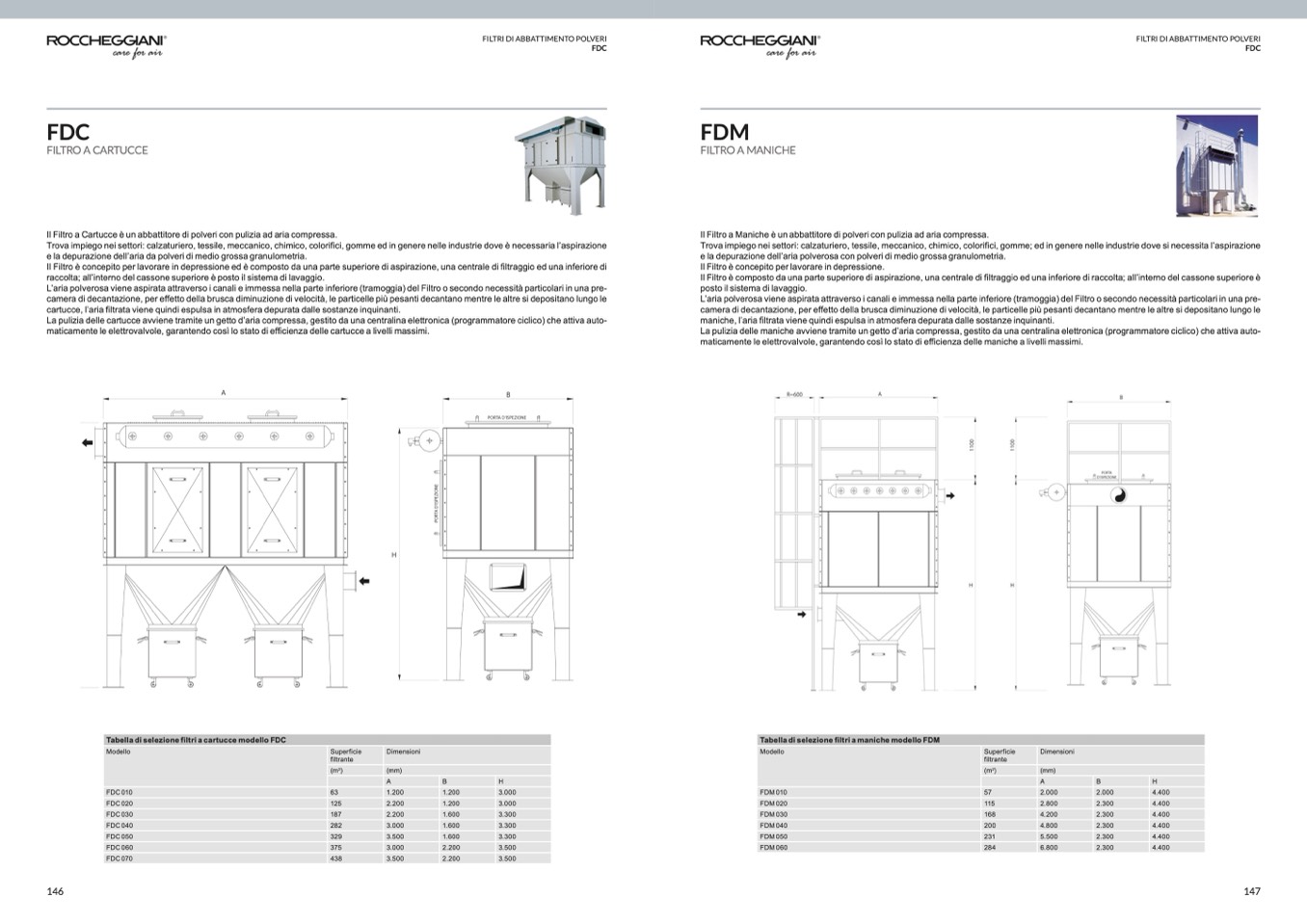

FILTRI DI ABBATTIMENTO POLVERI
FDC
FILTRI DI ABBATTIMENTO POLVERI
FDC
FDC
FILTRO A CARTUCCE
FDM
FILTRO A MANICHE
Tabella di selezione filtri a cartucce modello FDC
Modello
Superficie
filtrante
Dimensioni
(m
2
)
(mm)
A
B
H
FDC 010
63
1.200
1.200
3.000
FDC 020
125
2.200
1.200
3.000
FDC 030
187
2.200
1.600
3.300
FDC 040
282
3.000
1.600
3.300
FDC 050
329
3.500
1.600
3.300
FDC 060
375
3.000
2.200
3.500
FDC 070
438
3.500
2.200
3.500
Tabella di selezione filtri a maniche modello FDM
Modello
Superficie
filtrante
Dimensioni
(m
2
)
(mm)
A
B
H
FDM 010
57
2.000
2.000
4.400
FDM 020
115
2.800
2.300
4.400
FDM 030
168
4.200
2.300
4.400
FDM 040
200
4.800
2.300
4.400
FDM 050
231
5.500
2.300
4.400
FDM 060
284
6.800
2.300
4.400
