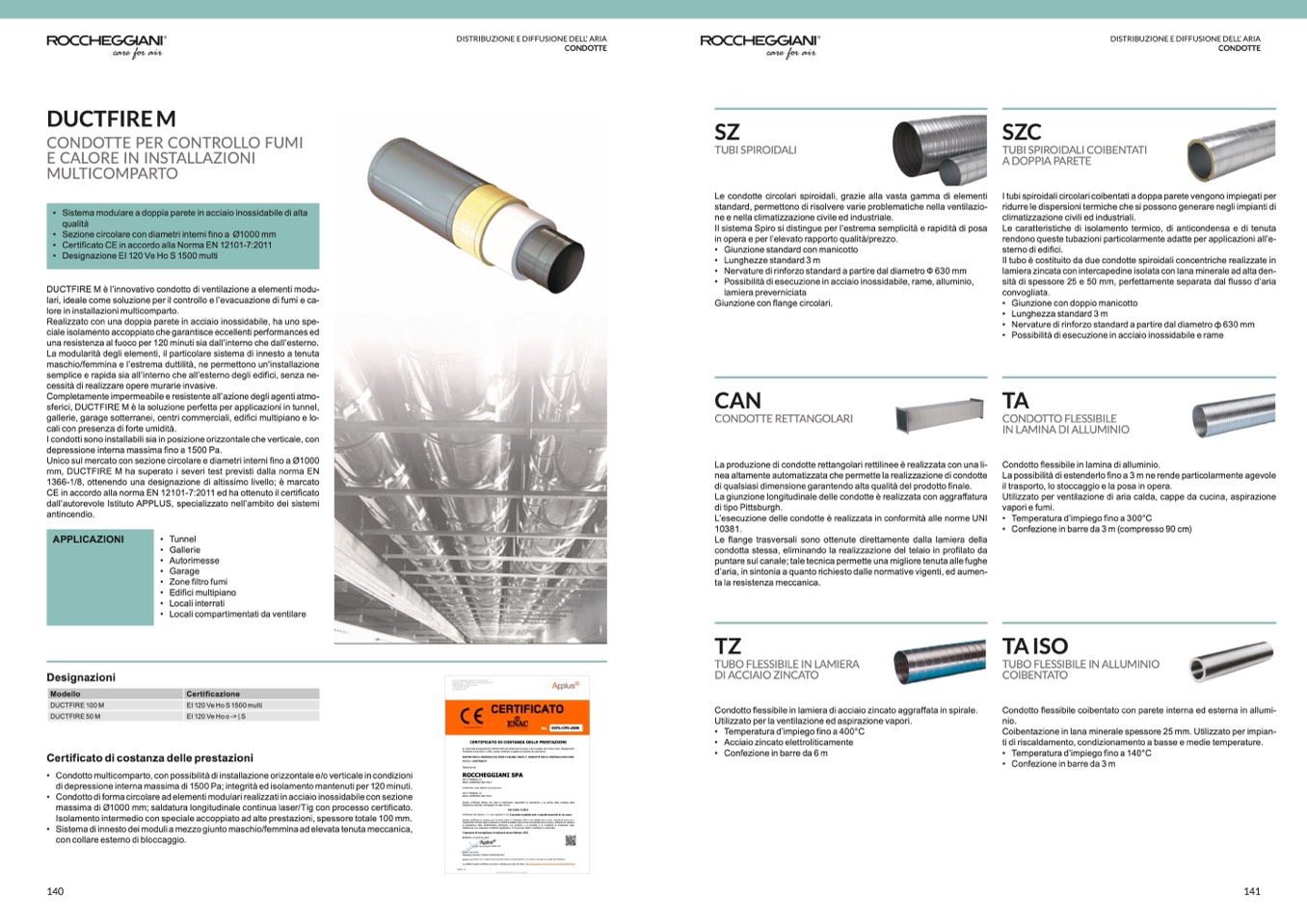

DUCTFIRE M
CONDOTTE PER CONTROLLO FUMI
E CALORE IN INSTALLAZIONI
MULTICOMPARTO
DUCTFIRE M è l’innovativo condotto di ventilazione a elementi modu-
lari, ideale come soluzione per il controllo e l’evacuazione di fumi e ca-
lore in installazioni multicomparto.
Realizzato con una doppia parete in acciaio inossidabile, ha uno spe-
ciale isolamento accoppiato che garantisce eccellenti performances ed
una resistenza al fuoco per 120 minuti sia dall’interno che dall’esterno.
La modularità degli elementi, il particolare sistema di innesto a tenuta
maschio/femmina e l’estrema duttilità, ne permettono un'installazione
semplice e rapida sia all’interno che all’esterno degli edifici, senza ne-
cessità di realizzare opere murarie invasive.
Completamente impermeabile e resistente all’azione degli agenti atmo-
sferici, DUCTFIRE M è la soluzione perfetta per applicazioni in tunnel,
gallerie, garage sotterranei, centri commerciali, edifici multipiano e lo-
cali con presenza di forte umidità.
I condotti sono installabili sia in posizione orizzontale che verticale, con
depressione interna massima fino a 1500 Pa.
Unico sul mercato con sezione circolare e diametri interni fino a Ø1000
mm, DUCTFIRE M ha superato i severi test previsti dalla norma EN
1366-1/8, ottenendo una designazione di altissimo livello; è marcato
CE in accordo alla norma EN 12101-7:2011 ed ha ottenuto il certificato
dall’autorevole Istituto APPLUS, specializzato nell’ambito dei sistemi
antincendio.
• Tunnel
• Gallerie
• Autorimesse
• Garage
• Zone filtro fumi
• Edifici multipiano
• Locali interrati
• Locali compartimentati da ventilare
Designazioni
Certificato di costanza delle prestazioni
• Condotto multicomparto, con possibilità di installazione orizzontale e/o verticale in condizioni
di depressione interna massima di 1500 Pa; integrità ed isolamento mantenuti per 120 minuti.
• Condotto di forma circolare ad elementi modulari realizzati in acciaio inossidabile con sezione
massima di Ø1000 mm; saldatura longitudinale continua laser/Tig con processo certificato.
Isolamento intermedio con speciale accoppiato ad alte prestazioni, spessore totale 100 mm.
• Sistema di innesto dei moduli a mezzo giunto maschio/femmina ad elevata tenuta meccanica,
con collare esterno di bloccaggio.
SZ
TUBI SPIROIDALI
Le condotte circolari spiroidali, grazie alla vasta gamma di elementi
standard, permettono di risolvere varie problematiche nella ventilazio-
ne e nella climatizzazione civile ed industriale.
Il sistema Spiro si distingue per l’estrema semplicità e rapidità di posa
in opera e per l’elevato rapporto qualità/prezzo.
• Giunzione standard con manicotto
• Lunghezze standard 3 m
• Nervature di rinforzo standard a partire dal diametro Ф 630 mm
• Possibilità di esecuzione in acciaio inossidabile, rame, alluminio,
lamiera preverniciata
Giunzione con flange circolari.
CAN
CONDOTTE RETTANGOLARI
La produzione di condotte rettangolari rettilinee è realizzata con una li-
nea altamente automatizzata che permette la realizzazione di condotte
di qualsiasi dimensione garantendo alta qualità del prodotto finale.
La giunzione longitudinale delle condotte è realizzata con aggraffatura
di tipo Pittsburgh.
L’esecuzione delle condotte è realizzata in conformità alle norme UNI
10381.
Le flange trasversali sono ottenute direttamente dalla lamiera della
condotta stessa, eliminando la realizzazione del telaio in profilato da
puntare sul canale; tale tecnica permette una migliore tenuta alle fughe
d’aria, in sintonia a quanto richiesto dalle normative vigenti, ed aumen-
ta la resistenza meccanica.
TZ
TUBO FLESSIBILE IN LAMIERA
DI ACCIAIO ZINCATO
Condotto flessibile in lamiera di acciaio zincato aggraffata in spirale.
Utilizzato per la ventilazione ed aspirazione vapori.
SZC
TUBI SPIROIDALI COIBENTATI
A DOPPIA PARETE
DISTRIBUZIONE E DIFFUSIONE DELL’ ARIA
CONDOTTE
DISTRIBUZIONE E DIFFUSIONE DELL’ ARIA
CONDOTTE
• Sistema modulare a doppia parete in acciaio inossidabile di alta
qualità
• Sezione circolare con diametri interni fino a Ø1000 mm
• Certificato CE in accordo alla Norma EN 12101-7:2011
• Designazione EI 120 Ve Ho S 1500 multi
APPLICAZIONI
LGAI Technological Center, S.A. (APPLUS)
Campus UAB - Ronda de la Font del Carme s/n
08193 Bellaterra (Barcelona)
T +34 93 567 20 00
www.applus.com
CERTIFICATO
No. 0370-CPR-2906
No.
CERTIFICATO DI COSTANZA DELLE PRESTAZIONI
In conformità al Regolamento 305/2011/EU del Parlamento Europeo e del Consiglio del 9 marzo 2011 (Regolamento
Prodotti da Costruzione o CPR), questo certificato si applica al prodotto da costruzione:
SISTEMI PER IL CONTROLLO DI FUMO E CALORE. PARTE 7: CONDOTTE PER IL CONTROLLO DEI FUMI.
MODELLI: DUCTFIRE M
Fabbricato da:
ROCCHEGGIANI SPA
VIA 1o MAGGIO, 10
60021 CAMERANO (AN) ITALY
E fabbricato nella fabbrica di produzione:
VIA 1o MAGGIO, 10
60021 CAMERANO (AN) ITALY
Questo certificato attesta che tutte le disposizioni riguardanti la valutazione e la verifica della costanza della
prestazione descritte nell'allegato ZA della norma
EN 12101-7:2011
il prodotto soddisfa tutti i requisiti prescritti di cui sopra.
Questo certificato fu emesso per la prima volta in 2 febbraio 2018 e ha validità sino a che i metodi di prova e/o i
requisiti del controllo della produzione in fabbrica stabiliti nella norma armonizzata (di cui sopra), utilizzati per valutare
la prestazione delle caratteristiche dichiarate, non cambino, e il prodotto e le condizioni di produzione nello
stabilimento non subiscano modifiche significative. Il 24 gennaio 2020 il certificato è confermato.
L'ispezione di sorveglianza si realizzerà prima febbraio 2021
Bellaterra, 24 gennaio 2020
Xavier Ruiz Peña
Managing Director, Product Conformity B.U.
Questo
La validità di questo certificato può essere verificata sul nostro sito Web: https://apps.applus.com/microsites/microsites/FECIP/login
Pagina 1 / 2
LGAI TECHNOLOGICAL CENTER, S.A. CIF: A-63207492
Modello
Certificazione
DUCTFIRE 100 M
EI 120 Ve Ho S 1500 multi
DUCTFIRE 50 M
EI120VeHoo->|S
140
141
•
•
•
Temperatura d’impiego fino a 400°C
Acciaio zincato elettroliticamente
Confezione in barre da 6 m
I tubi spiroidali circolari coibentati a doppa parete vengono impiegati per
ridurre le dispersioni termiche che si possono generare negli impianti di
climatizzazione civili ed industriali.
Le caratteristiche di isolamento termico, di anticondensa e di tenuta
rendono queste tubazioni particolarmente adatte per applicazioni all’e-
sterno di edifici.
Il tubo è costituito da due condotte spiroidali concentriche realizzate in
lamiera zincata con intercapedine isolata con lana minerale ad alta den-
sità di spessore 25 e 50 mm, perfettamente separata dal flusso d’aria
convogliata.
• Giunzione con doppio manicotto
• Lunghezza standard 3 m
• Nervature di rinforzo standard a partire dal diametro ф 630 mm
• Possibilità di esecuzione in acciaio inossidabile e rame
TA
CONDOTTO FLESSIBILE
IN LAMINA DI ALLUMINIO
Condotto flessibile in lamina di alluminio.
La possibilità di estenderlo fino a 3 m ne rende particolarmente agevole
il trasporto, lo stoccaggio e la posa in opera.
Utilizzato per ventilazione di aria calda, cappe da cucina, aspirazione
vapori e fumi.
• Temperatura d’impiego fino a 300°C
• Confezione in barre da 3 m (compresso 90 cm)
TA ISO
TUBO FLESSIBILE IN ALLUMINIO
COIBENTATO
Condotto flessibile coibentato con parete interna ed esterna in allumi-
nio.
Coibentazione in lana minerale spessore 25 mm. Utilizzato per impian-
ti di riscaldamento, condizionamento a basse e medie temperature.
•
•
Temperatura d’impiego fino a 140°C
Confezione in barre da 3 m
