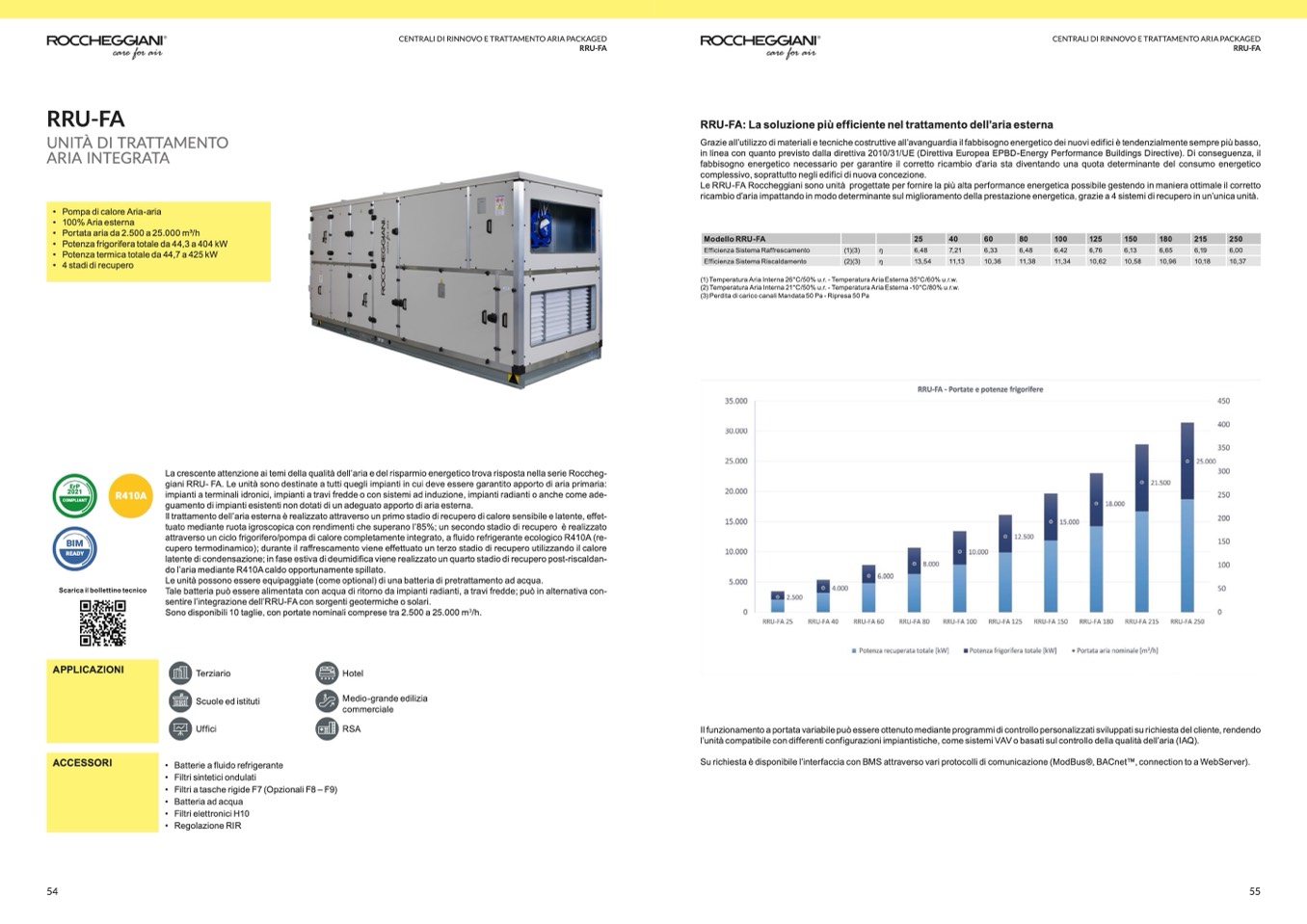

RRU-FA
UNITÀ DI TRATTAMENTO
ARIA INTEGRATA
RRU-FA: La soluzione più efficiente nel trattamento dell’aria esterna
CENTRALI DI RINNOVO E TRATTAMENTO ARIA PACKAGED
RRU-FA
CENTRALI DI RINNOVO E TRATTAMENTO ARIA PACKAGED
RRU-FA
• Pompa di calore Aria-aria
• 100% Aria esterna
• Portata aria da 2.500 a 25.000 m3/h
• Potenza frigorifera totale da 44,3 a 404 kW
• Potenza termica totale da 44,7 a 425 kW
• 4 stadi di recupero
Modello RRU-FA
25
40
60
80
100
125
150
180
215
250
Efficienza Sistema Raffrescamento
(1)(3)
ŋ
6,48
7,21
6,33
6,48
6,42
6,76
6,13
6,65
6,19
6,00
Efficienza Sistema Riscaldamento
(2)(3)
ŋ
13,54
11,13
10,36
11,38
11,34
10,62
10,58
10,96
10,18
10,37
ErP
2021
COMPLIANT
BIM
READY
Scarica il bollettino tecnico
La crescente attenzione ai temi della qualità dell’aria e del risparmio energetico trova risposta nella serie Roccheg-
giani RRU- FA. Le unità sono destinate a tutti quegli impianti in cui deve essere garantito apporto di aria primaria:
impianti a terminali idronici, impianti a travi fredde o con sistemi ad induzione, impianti radianti o anche come ade-
guamento di impianti esistenti non dotati di un adeguato apporto di aria esterna.
Il trattamento dell’aria esterna è realizzato attraverso un primo stadio di recupero di calore sensibile e latente, effet-
tuato mediante ruota igroscopica con rendimenti che superano l’85%; un secondo stadio di recupero
è realizzato
attraverso un ciclo frigorifero/pompa di calore completamente integrato, a fluido refrigerante ecologico R410A (re-
cupero termodinamico); durante il raffrescamento viene effettuato un terzo stadio di recupero utilizzando il calore
latente di condensazione; in fase estiva di deumidifica viene realizzato un quarto stadio di recupero post-riscaldan-
do l’aria mediante R410A caldo opportunamente spillato.
Le unità possono essere equipaggiate (come optional) di una batteria di pretrattamento ad acqua.
Tale batteria può essere alimentata con acqua di ritorno da impianti radianti, a travi fredde; può in alternativa con-
sentire l’integrazione dell’RRU-FA con sorgenti geotermiche o solari.
Sono disponibili 10 taglie, con portate nominali comprese tra 2.500 a 25.000 m
3
/h.
Grazie all’utilizzo di materiali e tecniche costruttive all’avanguardia il fabbisogno energetico dei nuovi edifici è tendenzialmente sempre più basso,
in linea con quanto previsto dalla direttiva 2010/31/UE (Direttiva Europea EPBD-Energy Performance Buildings Directive). Di conseguenza, il
fabbisogno energetico necessario per garantire il corretto ricambio d’aria sta diventando una quota determinante del consumo energetico
complessivo, soprattutto negli edifici di nuova concezione.
Le RRU-FA Roccheggiani sono unità progettate per fornire la più alta performance energetica possibile gestendo in maniera ottimale il corretto
ricambio d’aria impattando in modo determinante sul miglioramento della prestazione energetica, grazie a 4 sistemi di recupero in un’unica unità.
(1) Temperatura Aria Interna 26°C/50% u.r. - Temperatura Aria Esterna 35°C/60% u.r.w.
(2) Temperatura Aria Interna 21°C/50% u.r. - Temperatura Aria Esterna -10°C/80% u.r.w.
(3) Perdita di carico canali Mandata 50 Pa - Ripresa 50 Pa
Il funzionamento a portata variabile può essere ottenuto mediante programmi di controllo personalizzati sviluppati su richiesta del cliente, rendendo
l’unità compatibile con differenti configurazioni impiantistiche, come sistemi VAV o basati sul controllo della qualità dell’aria (IAQ).
Su richiesta è disponibile l’interfaccia con BMS attraverso vari protocolli di comunicazione (ModBus®, BACnetTM, connection to a WebServer).
R410A
APPLICAZIONI
Terziario
Scuole ed istituti
Uffici
Batterie a fluido refrigerante
Filtri sintetici ondulati
Filtri a tasche rigide F7 (Opzionali F8 – F9)
Batteria ad acqua
Filtri elettronici H10
Regolazione RIR
Hotel
Medio-grande edilizia
commerciale
RSA
54
55
ACCESSORI
•
•
•
•
•
•
