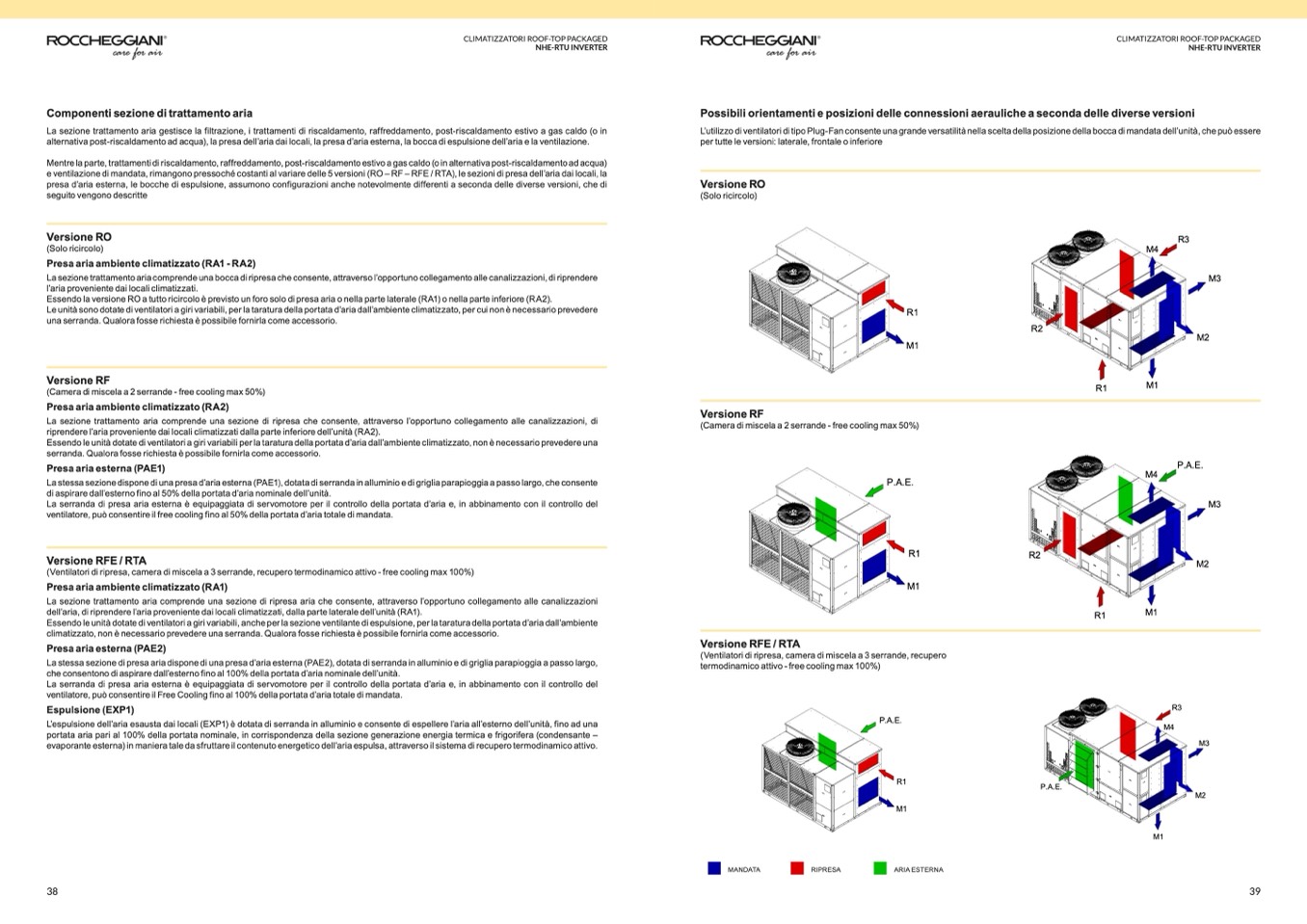

Componenti sezione di trattamento aria
La sezione trattamento aria gestisce la filtrazione, i trattamenti di riscaldamento, raffreddamento, post-riscaldamento estivo a gas caldo (o in
alternativa post-riscaldamento ad acqua), la presa dell’aria dai locali, la presa d’aria esterna, la bocca di espulsione dell’aria e la ventilazione.
Mentre la parte, trattamenti di riscaldamento, raffreddamento, post-riscaldamento estivo a gas caldo (o in alternativa post-riscaldamento ad acqua)
e ventilazione di mandata, rimangono pressoché costanti al variare delle 5 versioni (RO – RF – RFE / RTA), le sezioni di presa dell’aria dai locali, la
Versione RO
(Solo ricircolo)
presa d’aria esterna, le bocche di espulsione, assumono configurazioni anche notevolmente differenti a seconda delle diverse versioni, che
seguito vengono descritte
Versione RO
(Solo ricircolo)
Presa aria ambiente climatizzato (RA1 - RA2)
La sezione trattamento aria comprende una bocca di ripresa che consente, attraverso l’opportuno collegamento alle canalizzazioni, di riprendere
l’aria proveniente dai locali climatizzati.
Essendo la versione RO a tutto ricircolo è previsto un foro solo di presa aria o nella parte laterale (RA1) o nella parte inferiore (RA2).
Le unità sono dotate di ventilatori a giri variabili, per la taratura della portata d’aria dall’ambiente climatizzato, per cui non è necessario prevedere
una serranda. Qualora fosse richiesta è possibile fornirla come accessorio.
Versione RF
(Camera di miscela a 2 serrande - free cooling max 50%)
Presa aria ambiente climatizzato (RA2)
La sezione trattamento aria comprende una sezione di ripresa che consente, attraverso l’opportuno collegamento alle canalizzazioni, di
riprendere l’aria proveniente dai locali climatizzati dalla parte inferiore dell’unità (RA2).
Essendo le unità dotate di ventilatori a giri variabili per la taratura della portata d’aria dall’ambiente climatizzato, non è necessario prevedere una
serranda. Qualora fosse richiesta è possibile fornirla come accessorio.
Presa aria esterna (PAE1)
La stessa sezione dispone di una presa d’aria esterna (PAE1), dotata di serranda in alluminio e di griglia parapioggia a passo largo, che consente
di aspirare dall’esterno fino al 50% della portata d’aria nominale dell’unità.
La serranda di presa aria esterna è equipaggiata di servomotore per il controllo della portata d’aria e, in abbinamento con il controllo del
ventilatore, può consentire il free cooling fino al 50% della portata d’aria totale di mandata.
Versione RFE / RTA
(Ventilatori di ripresa, camera di miscela a 3 serrande, recupero termodinamico attivo - free cooling max 100%)
Presa aria ambiente climatizzato (RA1)
La sezione trattamento aria comprende una sezione di ripresa aria che consente, attraverso l’opportuno collegamento alle canalizzazioni
dell’aria, di riprendere l’aria proveniente dai locali climatizzati, dalla parte laterale dell’unità (RA1).
Essendo le unità dotate di ventilatori a giri variabili, anche per la sezione ventilante di espulsione, per la taratura della portata d’aria dall’ambiente
climatizzato, non è necessario prevedere una serranda. Qualora fosse richiesta è possibile fornirla come accessorio.
Presa aria esterna (PAE2)
La stessa sezione di presa aria dispone di una presa d’aria esterna (PAE2), dotata di serranda in alluminio e di griglia parapioggia a passo largo,
che consentono di aspirare dall’esterno fino al 100% della portata d’aria nominale dell’unità.
La serranda di presa aria esterna è equipaggiata di servomotore per il controllo della portata d’aria e, in abbinamento con il controllo del
ventilatore, può consentire il Free Cooling fino al 100% della portata d’aria totale di mandata.
Espulsione (EXP1)
L’espulsione dell’aria esausta dai locali (EXP1) è dotata di serranda in alluminio e consente di espellere l’aria all’esterno dell’unità, fino ad una
portata aria pari al 100% della portata nominale, in corrispondenza della sezione generazione energia termica e frigorifera (condensante –
evaporante esterna) in maniera tale da sfruttare il contenuto energetico dell’aria espulsa, attraverso il sistema di recupero termodinamico attivo.
di
38
39
CLIMATIZZATORI ROOF-TOP PACKAGED
NHE-RTU INVERTER
CLIMATIZZATORI ROOF-TOP PACKAGED
NHE-RTU INVERTER
Possibili orientamenti e posizioni delle connessioni aerauliche a seconda delle diverse versioni
L’utilizzo di ventilatori di tipo Plug-Fan consente una grande versatilità nella scelta della posizione della bocca di mandata dell’unità, che può essere
per tutte le versioni: laterale, frontale o inferiore
Versione RF
(Camera di miscela a 2 serrande - free cooling max 50%)
Versione RFE / RTA
(Ventilatori di ripresa, camera di miscela a 3 serrande, recupero
termodinamico attivo - free cooling max 100%)
P.A.E.
R1
M1
P.A.E.
MANDATA
RIPRESA
ARIA ESTERNA
P.A.E.
R1
M1
R2
M3
M2
R3
M4
M3
M2
R1
M1
R2
R3
M4
M3
M2
M1
P.A.E.
M4
R1
R1
M1
M1
