4

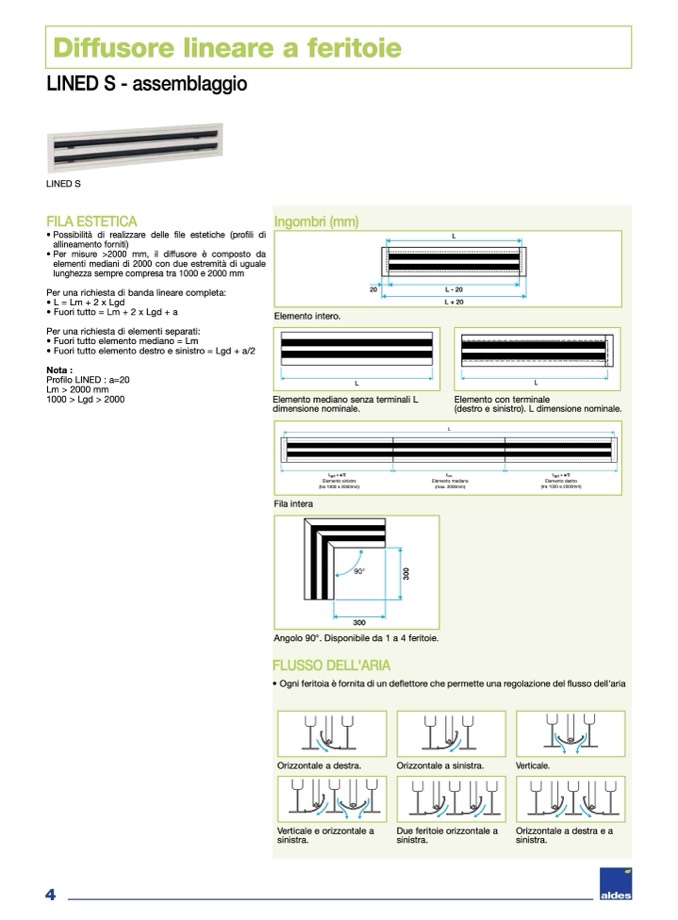

Diffusore lineare a feritoie

LINED S - assemblaggio

LINED S

FILA ESTETICA

• Possibilità di realizzare delle file estetiche (profili di

allineamento forniti)

• Per misure >2000 mm, il diffusore è composto da

elementi mediani di 2000 con due estremità di uguale

lunghezza sempre compresa tra 1000 e 2000 mm

Ingombri (mm)

Elemento intero.

L

L - 20

L + 20

Per una richiesta di banda lineare completa:

• L = Lm + 2 x Lgd

• Fuori tutto = Lm + 2 x Lgd + a

Per una richiesta di elementi separati:

• Fuori tutto elemento mediano = Lm

• Fuori tutto elemento destro e sinistro = Lgd + a/2

Nota :

Profilo LINED : a=20

Lm > 2000 mm

1000 > Lgd > 2000

20

Elemento mediano senza terminali L

dimensione nominale.

L

gd

+ a/2

Elemento con terminale

(destro e sinistro). L dimensione nominale.

Fila intera

(tra 1000 e 2000mm)

300

Elélemeennttgoasuincihsetro

(compris entre 1000 et 2000 mm)

L

L

m

EElelémeennttoméeddiaianno

(max. 2000 mm)

(max. 2000mm)

L

gd

+ a/2

ElEelmémenetnot derositro

(compris entre 1000 et 2000 mm)

(tra 1000 e 2000mm)

L

L

3

0

0

Angolo 90°. Disponibile da 1 a 4 feritoie.

FLUSSO DELL'ARIA

• Ogni feritoia è fornita di un deflettore che permette una regolazione del flusso dell'aria

Orizzontale a destra.

Verticale e orizzontale a

sinistra.

Orizzontale a sinistra.

Due feritoie orizzontale a

sinistra.

Verticale.

Orizzontale a destra e a

sinistra.
