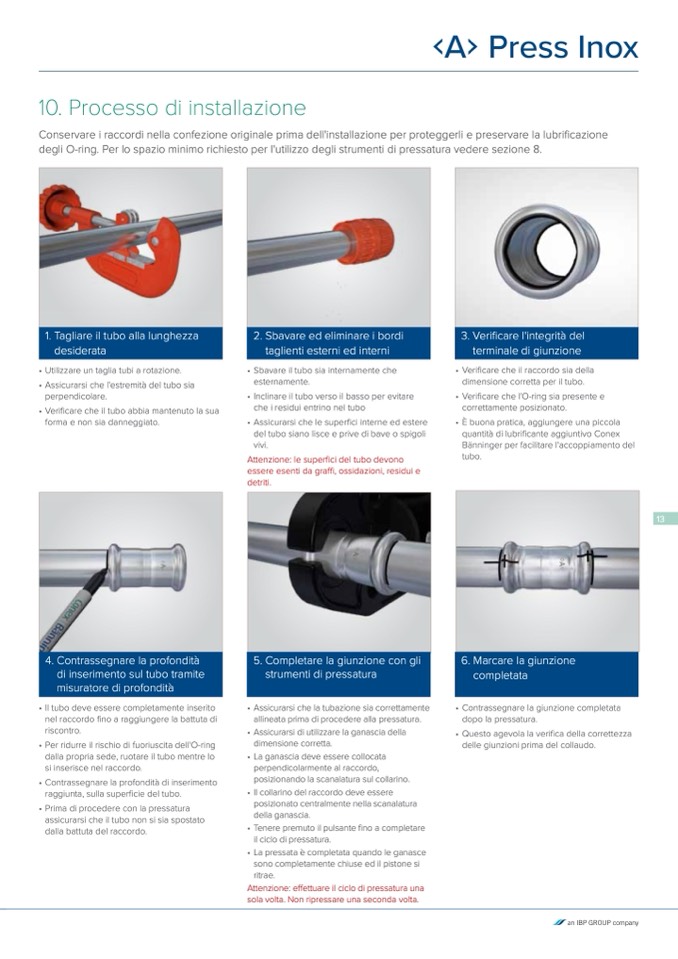

10. Processo di installazione

Conservare i raccordi nella confezione originale prima dell'installazione per proteggerli e preservare la lubrificazione

degli O-ring. Per lo spazio minimo richiesto per l'utilizzo degli strumenti di pressatura vedere sezione 8.

1. Tagliare il tubo alla lunghezza

desiderata

2. Sbavare ed eliminare i bordi

taglienti esterni ed interni

3. Verificare l'integrit

à del

terminale di giunzione

• Utilizzare un taglia tubi a rotazione.

• Assicurarsi che l'estremità del tubo sia

perpendicolare.

• Verificare che il tubo abbia mantenuto la sua

forma e non sia danneggiato.

• Sbavare il tubo sia internamente che

esternamente.

• Inclinare il tubo verso il basso per evitare

che i residui entrino nel tubo

• Assicurarsi che le superfici interne ed estere

del tubo siano lisce e prive di bave o spigoli

vivi.

Attenzione: le superfici del tubo devono

essere esenti da graffi, ossidazioni, residui e

detriti.

• Assicurarsi che la tubazione sia correttamente

allineata prima di procedere alla pressatura.

• Assicurarsi di utilizzare la ganascia della

dimensione corretta.

• La ganascia deve essere collocata

perpendicolarmente al raccordo,

posizionando la scanalatura sul collarino.

• Il collarino del raccordo deve essere

posizionato centralmente nella scanalatura

della ganascia.

• Tenere premuto il pulsante fino a completare

il ciclo di pressatura.

• La pressata è completata quando le ganasce

sono completamente chiuse ed il pistone si

ritrae.

Attenzione: effettuare il ciclo di pressatura una

sola volta. Non ripressare una seconda volta.

• Verificare che il raccordo sia della

dimensione corretta per il tubo.

• Verificare che l'O-ring sia presente e

correttamente posizionato.

•

È buona pratica, aggiungere una piccola

quantità di lubrificante aggiuntivo Conex

B

änninger per facilitare l'accoppiamento del

tubo.

6. Marcare la giunzione

completata

4. Contrassegnare la profondit

à

di inserimento sul tubo tramite

misuratore di profondit

à

5. Completare la giunzione con gli

strumenti di pressatura

• Il tubo deve essere completamente inserito

nel raccordo fino a raggiungere la battuta di

riscontro.

• Per ridurre il rischio di fuoriuscita dell'O-ring

dalla propria sede, ruotare il tubo mentre lo

si inserisce nel raccordo.

• Contrassegnare la profondit

à di inserimento

raggiunta, sulla superficie del tubo.

• Prima di procedere con la pressatura

assicurarsi che il tubo non si sia spostato

dalla battuta del raccordo.

• Contrassegnare la giunzione completata

dopo la pressatura.

• Questo agevola la verifica della correttezza

delle giunzioni prima del collaudo.

13
