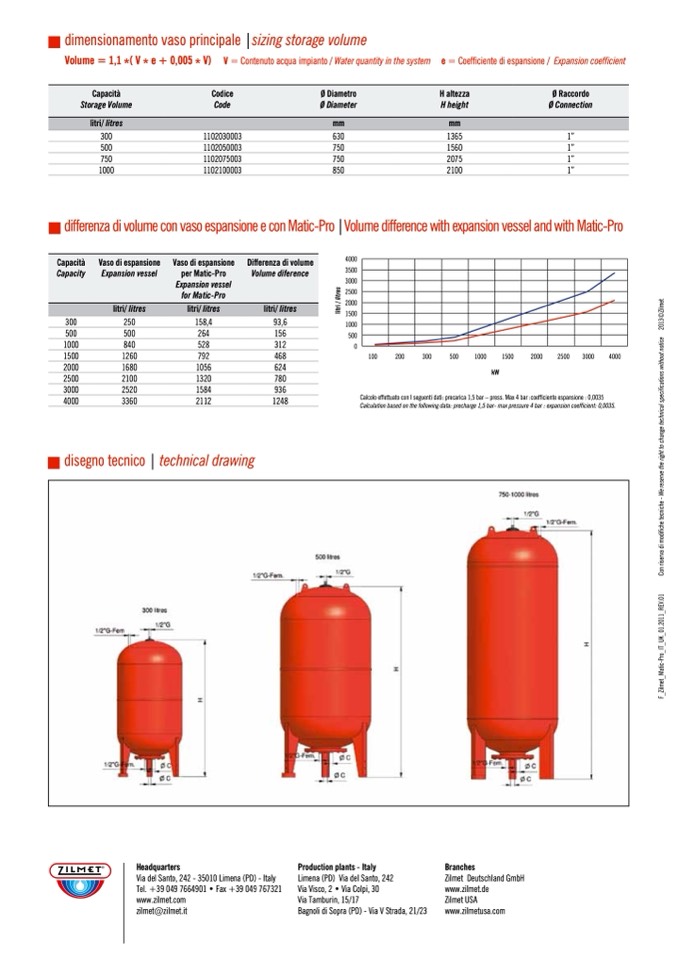

dimensionamento vaso principale |sizing storage volume
Volume = 1,1 *( V * e + 0,005 * V) V = Contenuto acqua impianto / Water quantity in the system
e = Coefficiente di espansione / Expansion coefficient
Capacità
Storage Volume
Codice
Code
Ø Diametro
Ø Diameter
H altezza
H height
Ø Raccordo
Ø Connection
litri/ litres
mm
mm
300
1102030003
500
1102050003
750
1102075003
1000
1102100003
630
1365
1”
750
1560
1”
750
2075
1”
850
2100
1”
differenza di volume con vaso espansione e con Matic-Pro |Volume difference with expansion vessel and with Matic-Pro
Capacità
Capacity
Vaso di espansione
Expansion vessel
Vaso di espansione
per Matic-Pro
Expansion vessel
for Matic-Pro
Differenza di volume
Volume diference
litri/ litres
litri/ litres
litri/ litres
300
250
158,4
93,6
500
500
264
156
4000
3500
3000
2500
2000
1500
1000
1000
840
528
1500
1260
792
2000
1680
1056
624
2500
2100
1320
780
3000
2520
1584
936
4000
3360
2112
1248
disegno tecnico | technical drawing
500
312
0
468
100
200
300
500
1000
1500
2000
2500
3000
4000
kW
Calcolo effettuato con I seguenti dati: precarica 1,5 bar – press. Max 4 bar :coefficiente espansione : 0,0035
Calculation based on the following data: precharge 1,5 bar- max pressure 4 bar : expansion coefficient: 0,0035.
