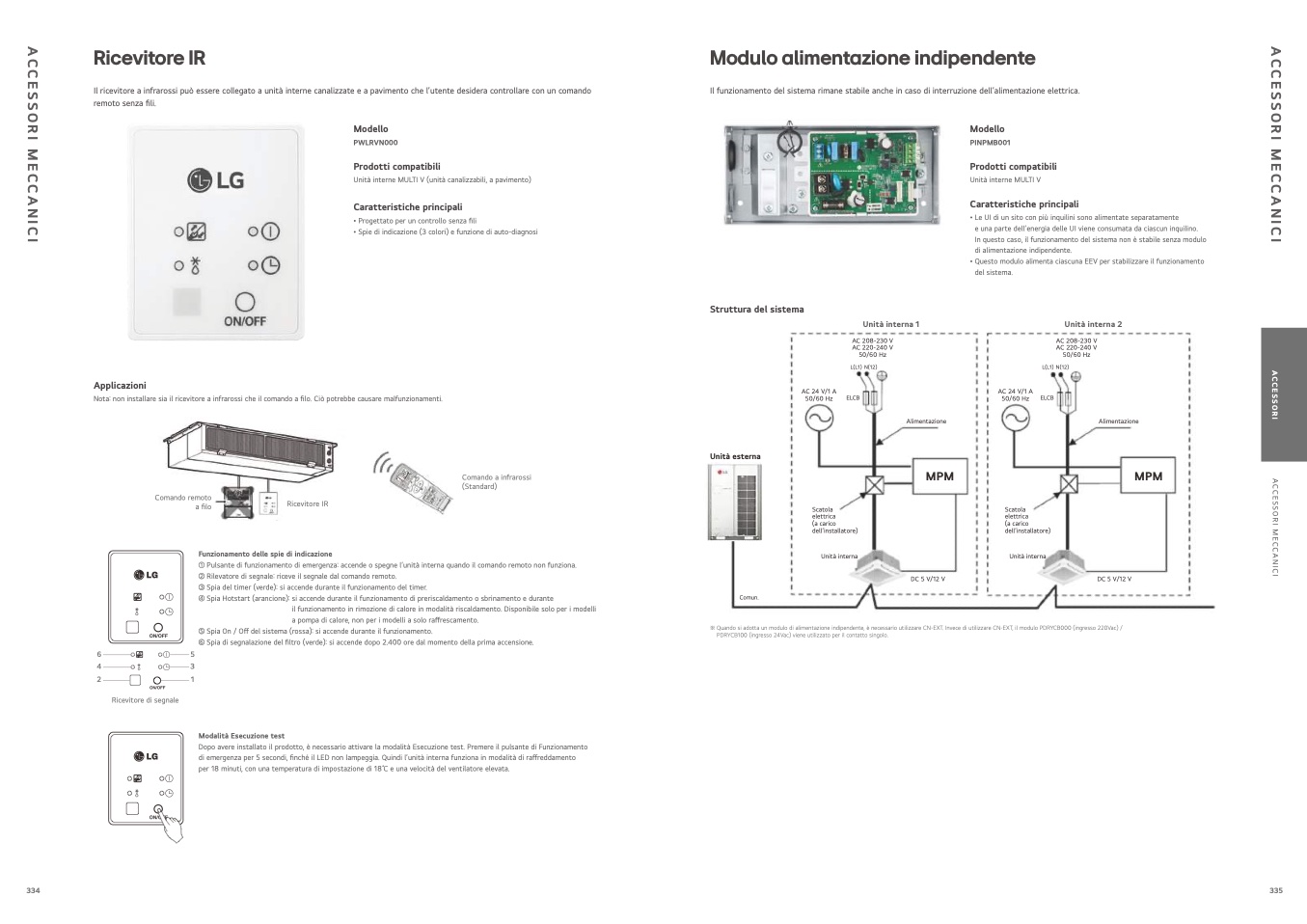

Ricevitore IR

Il ricevitore a infrarossi pu

ò essere collegato a unità interne canalizzate e a pavimento che l’utente desidera controllare con un comando

remoto senza fili.

Modulo alimentazione indipendente

Il funzionamento del sistema rimane stabile anche in caso di interruzione dell’alimentazione elettrica.

Applicazioni

Nota: non installare sia il ricevitore a infrarossi che il comando a filo. Ci

ò potrebbe causare malfunzionamenti.

AC 24 V/1 A

50/60 Hz

AC 208-230 V

AC 220-240 V

50/60 Hz

L(L1) N(12)

ELCB

AC 24 V/1 A

50/60 Hz

L(L1) N(12)

ELCB

6

5

4

3

2

1

Ricevitore di segnale

Comando remoto

a

filo

Ricevitore IR

Scatola

elettrica

(a carico

dell’installatore)

Unit

à interna

Scatola

elettrica

(a carico

dell’installatore)

Unità interna

Funzionamento delle spie di indicazione

Modello

PWLRVN000

Prodotti compatibili

Unit

à interne MULTI V (unità canalizzabili, a pavimento)

Caratteristiche principali

• Progettato per un controllo senza

fili

• Spie di indicazione (3 colori) e funzione di auto-diagnosi

Modello

PINPMB001

Prodotti compatibili

Unit

à interne MULTI V

Caratteristiche principali

1 Pulsante di funzionamento di emergenza: accende o spegne l’unità interna quando il comando remoto non funziona.

2 Rilevatore di segnale: riceve il segnale dal comando remoto.

3 Spia del timer (verde): si accende durante il funzionamento del timer.

4 Spia Hotstart (arancione): si accende durante il funzionamento di preriscaldamento o sbrinamento e durante

il funzionamento in rimozione di calore in modalit

à riscaldamento. Disponibile solo per i modelli

a pompa di calore, non per i modelli a solo raffrescamento.

5 Spia On / O

ff del sistema (rossa): si accende durante il funzionamento.

6 Spia di segnalazione del filtro (verde): si accende dopo 2.400 ore dal momento della prima accensione.

Modalità Esecuzione test

Dopo avere installato il prodotto, è necessario attivare la modalità Esecuzione test. Premere il pulsante di Funzionamento

di emergenza per 5 secondi, finché il LED non lampeggia. Quindi l’unità interna funziona in modalità di raffreddamento

per 18 minuti, con una temperatura di impostazione di 18°C e una velocità del ventilatore elevata.

※ Quando si adotta un modulo di alimentazione indipendente, è necessario utilizzare CN-EXT. Invece di utilizzare CN-EXT, il modulo PDRYCB000 (ingresso 220Vac) /

PDRYCB100 (ingresso 24Vac) viene utilizzato per il contatto singolo.

Comando a infrarossi

(Standard)

Unità esterna

Comun.

Alimentazione

MPM

DC 5 V/12 V

Alimentazione

MPM

DC 5 V/12 V

Struttura del sistema

Unit

à interna 1

Unit

à interna 2

AC 208-230 V

AC 220-240 V

50/60 Hz

•

•

Le UI di un sito con più inquilini sono alimentate separatamente

e una parte dell’energia delle UI viene consumata da ciascun inquilino.

In questo caso, il funzionamento del sistema non

è stabile senza modulo

di alimentazione indipendente.

Questo modulo alimenta ciascuna EEV per stabilizzare il funzionamento

del sistema.
