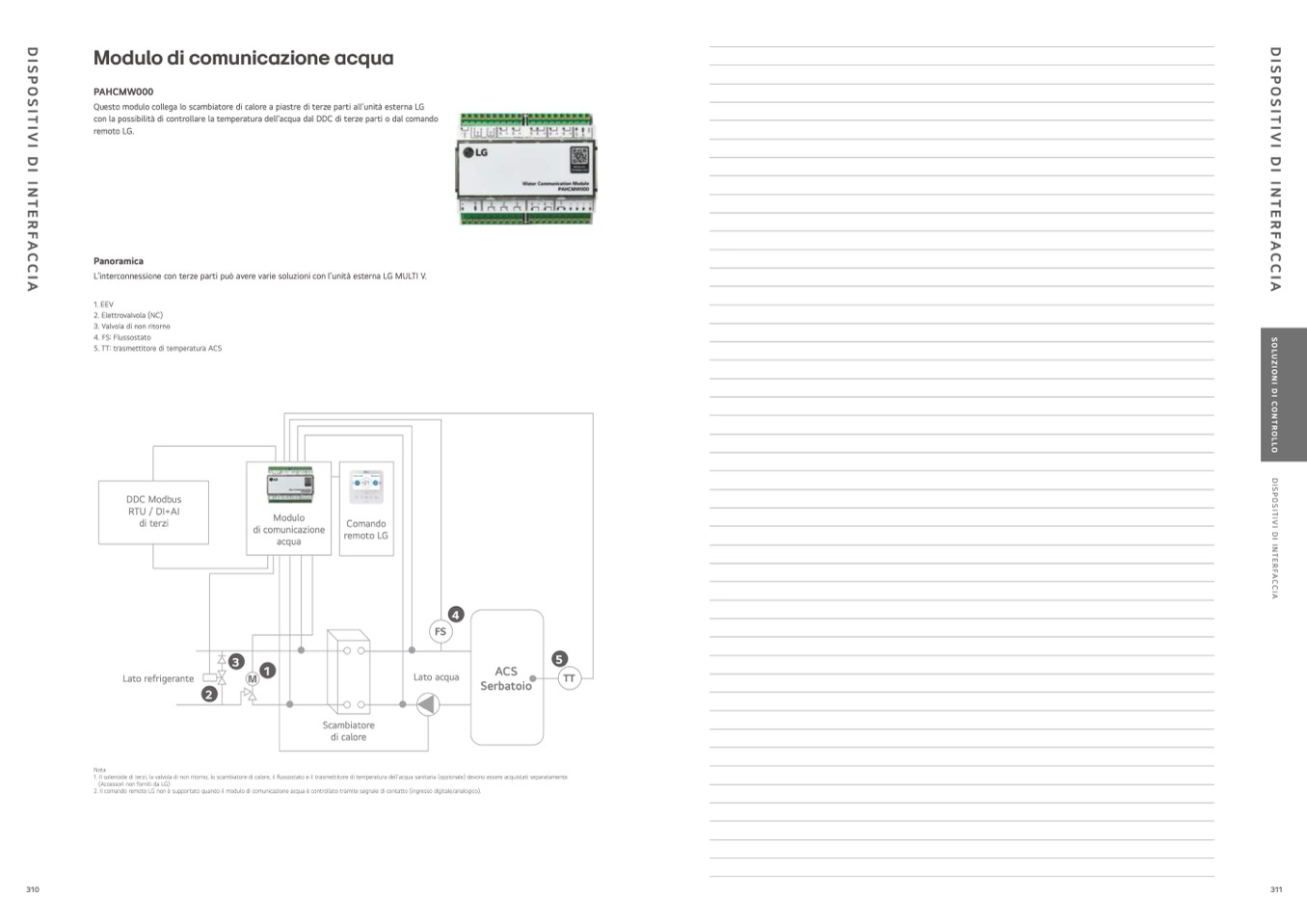

Modulo di comunicazione acqua

PAHCMW000

Questo modulo collega lo scambiatore di calore a piastre di terze parti all’unit

à esterna LG

con la possibilit

à di controllare la temperatura dell’acqua dal DDC di terze parti o dal comando

remoto LG.

Panoramica

L’interconnessione con terze parti pu

ò avere varie soluzioni con l’unità esterna LG MULTI V.

1. EEV

2. Elettrovalvola (NC)

3. Valvola di non ritorno

4. FS: Flussostato

5. TT: trasmettitore di temperatura ACS

Lato refrigerante

M

Lato acqua

TT

2

3

1

ACS

5

Serbatoio

Scambiatore

di calore

Nota

1. Il solenoide di terzi, la valvola di non ritorno, lo scambiatore di calore, il flussostato e il trasmettitore di temperatura dell’acqua sanitaria (opzionale) devono essere acquistati separatamente.

(Accessori non forniti da LG)

2. Il comando remoto LG non

è supportato quando il modulo di comunicazione acqua è controllato tramite segnale di contatto (ingresso digitale/analogico).

4

FS

Comando

remoto LG

Modulo

di comunicazione

acqua

DDC Modbus

RTU / DI+AI

di terzi
