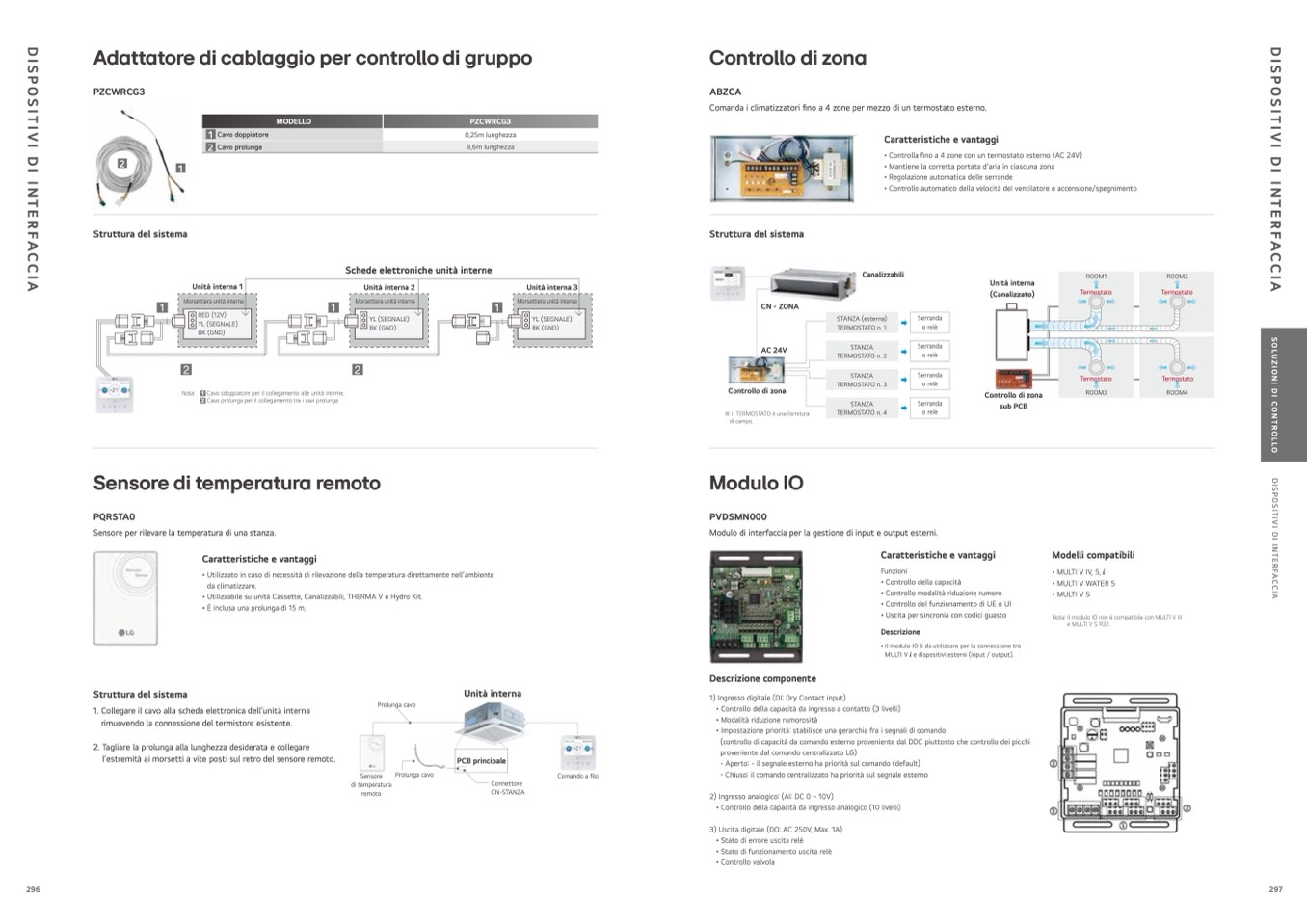

Adattatore di cablaggio per controllo di gruppo

Controllo di zona

ABZCA

Comanda i climatizzatori fino a 4 zone per mezzo di un termostato esterno.

PZCWRCG3

2

1

0,25m lunghezza

Schede elettroniche unità interne

Caratteristiche e vantaggi

• Controlla fino a 4 zone con un termostato esterno (AC 24V)

• Mantiene la corretta portata d’aria in ciascuna zona

• Regolazione automatica delle serrande

• Controllo automatico della velocit

à del ventilatore e accensione/spegnimento

Struttura del sistema

Struttura del sistema

CN - ZONA

AC 24V

Controllo di zona

※ Il TERMOSTATO

è una fornitura

di campo.

Modulo IO

PVDSMN000

Nota:

1 Cavo sdoppiatore per il collegamento alle unit

à interne.

2 Cavo prolunga per il collegamento tra i cavi prolunga.

Serranda

o rel

è

Serranda

o rel

è

Serranda

o rel

è

Serranda

o rel

è

Unit

à interna 1

Sensore di temperatura remoto

PQRSTA0

Sensore per rilevare la temperatura di una stanza.

Modulo di interfaccia per la gestione di input e output esterni.

Caratteristiche e vantaggi

• Utilizzato in caso di necessit

à di rilevazione della temperatura direttamente nell’ambiente

da climatizzare.

Caratteristiche e vantaggi

Funzioni

• Controllo della capacit

à

• Controllo modalit

à riduzione rumore

• Controllo del funzionamento di UE o UI

• Uscita per sincronia con codici guasto

Descrizione

• Il modulo IO

è da utilizzare per la connessione tra

MULTI V i e dispositivi esterni (input / output).

Modelli compatibili

• MULTI V IV, 5, i

• MULTI V WATER 5

• MULTI V S

Nota: Il modulo IO non è compatibile con MULTI V III

e MULTI V S R32.

• Utilizzabile su unità Cassette, Canalizzabili, THERMA V e Hydro Kit.

• È inclusa una prolunga di 15 m.

Struttura del sistema

1. Collegare il cavo alla scheda elettronica dell’unità interna

rimuovendo la connessione del termistore esistente.

2. Tagliare la prolunga alla lunghezza desiderata e collegare

l’estremità ai morsetti a vite posti sul retro del sensore remoto.

Prolunga cavo

Unit

à interna

PCB principale

Connettore

CN-STANZA

1) Ingresso digitale (DI: Dry Contact input)

• Controllo della capacit

à da ingresso a contatto (3 livelli)

• Modalità riduzione rumorosità

• Impostazione priorit

à: stabilisce una gerarchia fra i segnali di comando

(controllo di capacit

à da comando esterno proveniente dal DDC piuttosto che controllo dei picchi

proveniente dal comando centralizzato LG)

- Aperto: - il segnale esterno ha priorità sul comando (default)

- Chiuso: il comando centralizzato ha priorità sul segnale esterno

2) Ingresso analogico: (AI: DC 0 ~ 10V)

• Controllo della capacit

à da ingresso analogico (10 livelli)

3) Uscita digitale (DO: AC 250V, Max. 1A)

• Stato di errore uscita relè

• Stato di funzionamento uscita rel

è

• Controllo valvola

Sensore

di temperatura

remoto

Prolunga cavo

Comando a

filo

Descrizione componente

Canalizzabili

Unit

à interna

(Canalizzato)

Controllo di zona

sub PCB

MODELLO

PZCWRCG3

1 Cavo doppiatore

2 Cavo prolunga

9,6m lunghezza

ROOM1

Termostato

Unit

à interna 2

Unità interna 3

Morsettiera unità interna

Morsettiera unità interna

Morsettiera unità interna

RED (12V)

YL (SEGNALE)

BK (GND)

YL (SEGNALE)

BK (GND)

YL (SEGNALE)

BK (GND)

ROOM2

Termostato

Termostato

ROOM4

STANZA (esterna)

TERMOSTATO n. 1

Termostato

ROOM3

STANZA

TERMOSTATO n. 2

STANZA

TERMOSTATO n. 3

STANZA

TERMOSTATO n. 4
