E
R
E
R

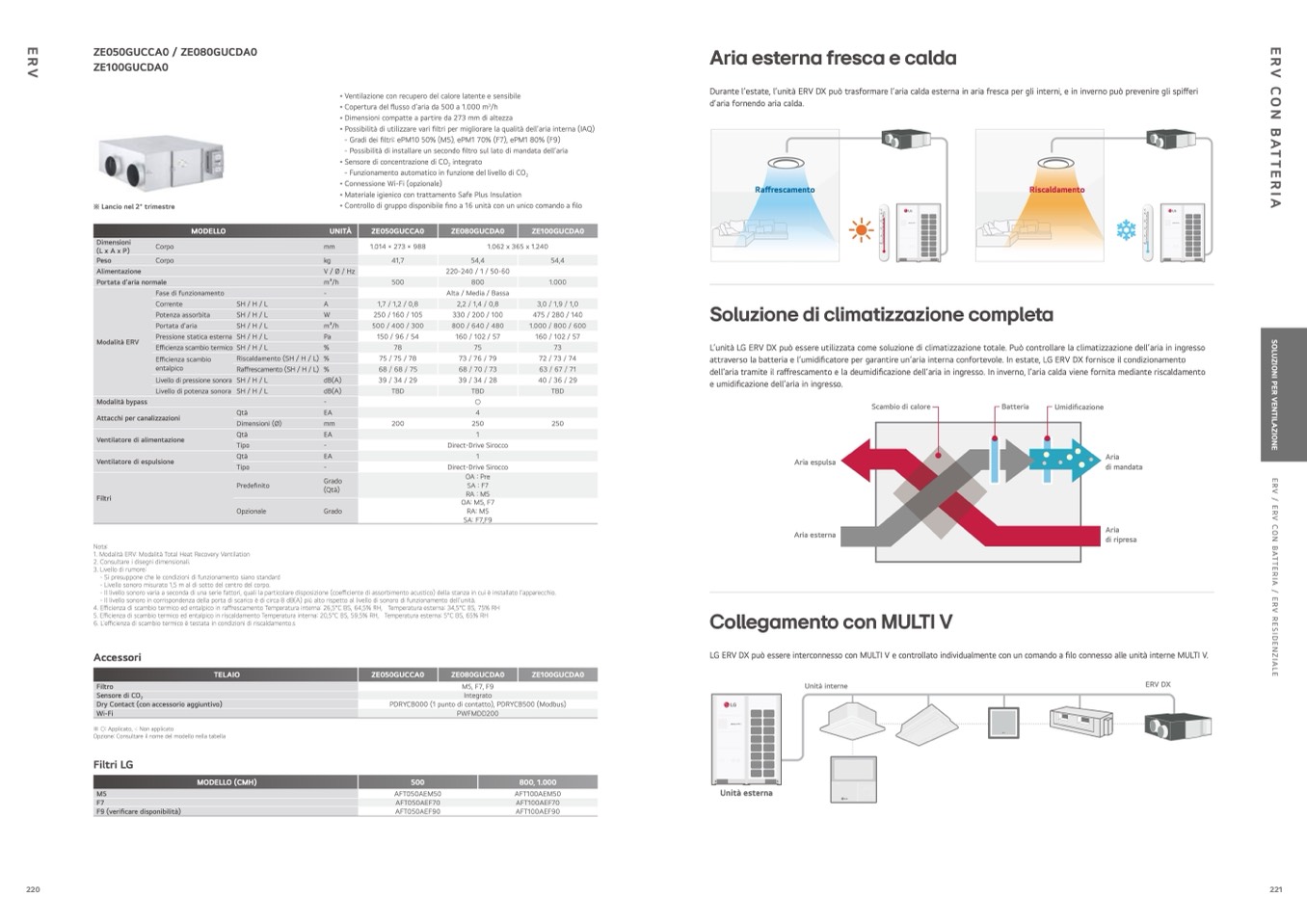

ZE050GUCCA0 / ZE080GUCDA0
V
V
Aria esterna fresca e calda
ZE100GUCDA0
220
221
※ Lancio nel 2° trimestre
Dimensioni
(L x A x P)
Corpo
Peso
Corpo
Alimentazione
Portata d’aria normale
MODELLO
Modalit
à ERV
Fase di funzionamento
Corrente
Potenza assorbita
Portata d’aria
Pressione statica esterna
Efficienza scambio termico
E
fficienza scambio
entalpico
Livello di pressione sonora
Livello di potenza sonora
Soluzione di climatizzazione completa
L’unit
à LG ERV DX pu
ò essere utilizzata come soluzione di climatizzazione totale. Può controllare la climatizzazione dell’aria in ingresso
attraverso la batteria e l’umidi
ficatore per garantire un’aria interna confortevole. In estate, LG ERV DX fornisce il condizionamento
dell’aria tramite il ra
ffrescamento e la deumidificazione dell’aria in ingresso. In inverno, l’aria calda viene fornita mediante riscaldamento
e umidi
ficazione dell’aria in ingresso.
S
O
L
U
Z
I
O
N
I
P
E
R
V
E
N
T
I
L
A
Z
I
O
N
E
E
R
V
/
E
R
V
C
O
N
B
A
T
E
R
I
A
/
E
R
V
R
E
S
I
D
E
N
Z
I
A
L
E
Modalit
à bypass
Attacchi per canalizzazioni
Ventilatore di alimentazione
Ventilatore di espulsione
Filtri
Scambio di calore
Batteria
Umidificazione
Accessori
LG ERV DX pu
ò essere interconnesso con MULTI V e controllato individualmente con un comando a filo connesso alle unità interne MULTI V.
Filtro
Sensore di CO
2
Dry Contact (con accessorio aggiuntivo)
Wi-Fi
※ ○: Applicato, -: Non applicato
Opzione: Consultare il nome del modello nella tabella
M5, F7, F9
Integrato
PDRYCB000 (1 punto di contatto), PDRYCB500 (Modbus)
PWFMDD200
Unità interne
ERV DX
Filtri LG
M5
F7
F9 (veri
ficare disponibilità)
MODELLO (CMH)
500
AFT050AEM50
AFT050AEF70
AFT050AEF90
800, 1.000
AFT100AEM50
AFT100AEF70
AFT100AEF90
Unit
à esterna
TELAIO
ZE050GUCCA0
ZE080GUCDA0
ZE100GUCDA0
• Ventilazione con recupero del calore latente e sensibile
• Copertura del
flusso d’aria da 500 a 1.000 m
3
/h
• Dimensioni compatte a partire da 273 mm di altezza
• Possibilità di utilizzare vari filtri per migliorare la qualità dell’aria interna (IAQ)
- Gradi dei
filtri: ePM10 50% (M5), ePM1 70% (F7), ePM1 80% (F9)
- Possibilit
à di installare un secondo
filtro sul lato di mandata dell’aria
• Sensore di concentrazione di CO
2
integrato
- Funzionamento automatico in funzione del livello di CO
2
• Connessione Wi-Fi (opzionale)
• Materiale igienico con trattamento Safe Plus Insulation
• Controllo di gruppo disponibile
fino a 16 unità con un unico comando a filo
UNITÀ
ZE050GUCCA0
ZE080GUCDA0
ZE100GUCDA0
mm
1.014 × 273 × 988
1.062 x 365 x 1.240
kg
41,7
54,4
54,4
V / Ø / Hz
220-240 / 1 / 50-60
m3/h
500
800
1.000
-
Alta / Media / Bassa
SH / H /L
A
1,7 / 1,2 / 0,8
2,2 / 1,4 / 0,8
3,0 / 1,9 / 1,0
SH / H /L
W
250 / 160 / 105
330 / 200 / 100
475 / 280 / 140
SH / H /L
m3/h
500 / 400 / 300
800 / 640 / 480
1.000 / 800 / 600
SH / H /L
Pa
150 / 96 / 54
160 / 102 / 57
160 / 102 / 57
SH / H /L
%
7
8
7
5
73
Riscaldamento (SH / H / L)
%
75 / 75 / 78
73 / 76 / 79
72 / 73 / 74
Ra
ffrescamento (SH / H / L)
%
68 / 68 / 75
68 / 70 / 73
63 / 67 / 71
SH / H / L
dB(A)
39 / 34 / 29
39 / 34 / 28
40 / 36 / 29
SH / H / L
dB(A)
TBD
TBD
TBD
-
○
Qt
à
E
A
4
Dimensioni (Ø)
mm
200
250
250
Qt
à
EA
1
Tipo
-
Direct-Drive Sirocco
Qt
à
EA
1
Tipo
-
Direct-Drive Sirocco
Durante l’estate, l’unit
à ERV DX pu
ò trasformare l’aria calda esterna in aria fresca per gli interni, e in inverno può prevenire gli spifferi
d’aria fornendo aria calda.
C
O
N
B
A
T
E
Prede
finito
(Qt
à)
Grado
Opzionale
Grado
OA : Pre
SA : F7
RA : M5
OA: M5, F7
RA: M5
SA: F7,F9
Aria espulsa
Aria esterna
Aria
di mandata
Aria
di ripresa
Nota:
1. Modalità ERV: Modalità Total Heat Recovery Ventilation
2. Consultare i disegni dimensionali.
3. Livello di rumore:
- Si presuppone che le condizioni di funzionamento siano standard
- Livello sonoro misurato 1,5 m al di sotto del centro del corpo.
- Il livello sonoro varia a seconda di una serie fattori, quali la particolare disposizione (coefficiente di assorbimento acustico) della stanza in cui è installato l’apparecchio.
- Il livello sonoro in corrispondenza della porta di scarico è di circa 8 dB(A) più alto rispetto al livello di sonoro di funzionamento dell’unità.
4. Efficienza di scambio termico ed entalpico in raffrescamento Temperatura interna: 26,5°C BS, 64,5% RH,
Temperatura esterna: 34,5°C BS, 75% RH
5. E
fficienza di scambio termico ed entalpico in riscaldamento Temperatura interna: 20,5°C BS, 59,5% RH,
Temperatura esterna: 5°C BS, 65% RH
6. L’efficienza di scambio termico è testata in condizioni di riscaldamento.s
Ra
ffrescamento
Riscaldamento
I
A
Collegamento con MULTI V
R
