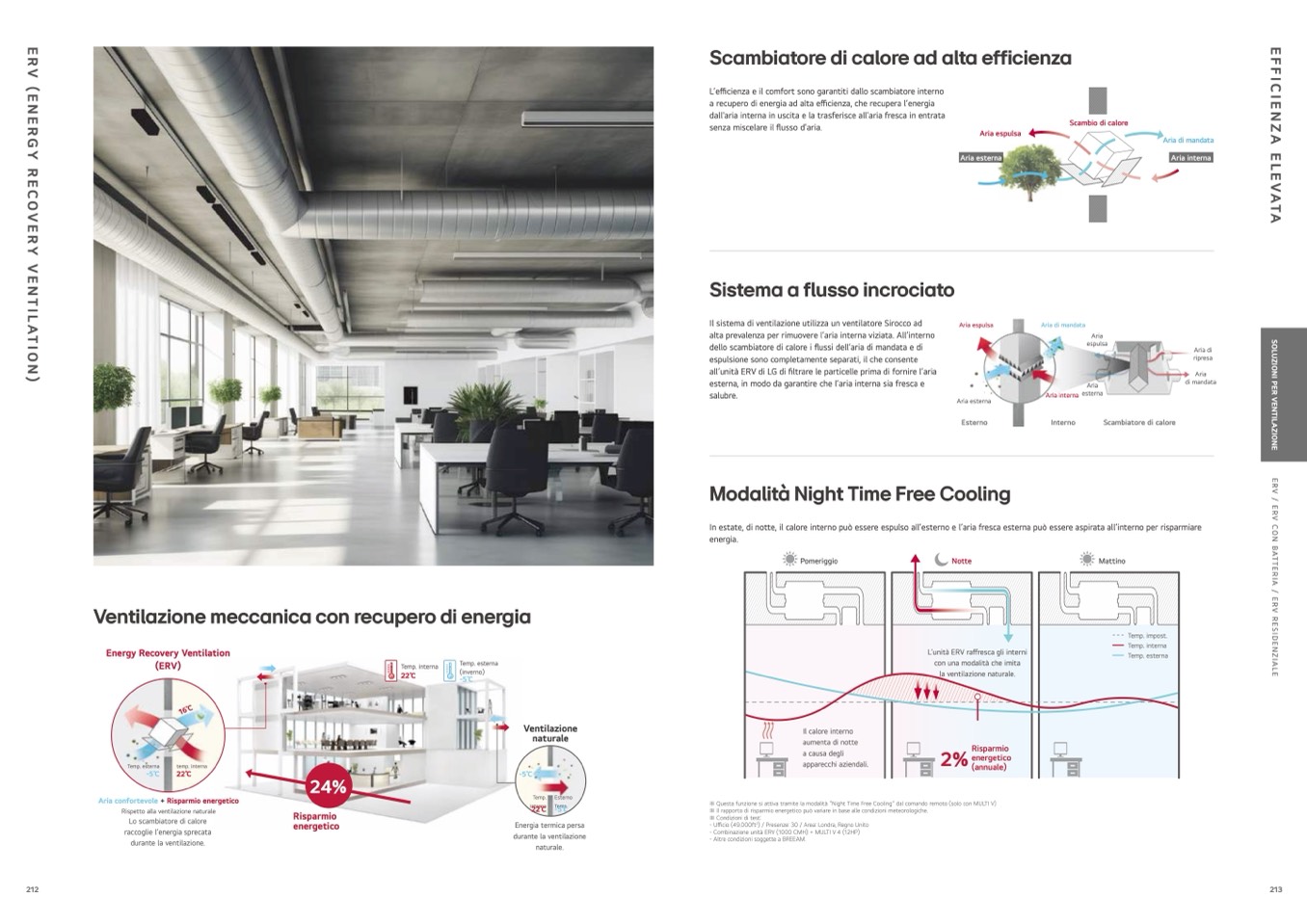

Ventilazione meccanica con recupero di energia

Energy Recovery Ventilation

(ERV)

Temp. interna

22°C

Temp. esterna

(inverno)

-5

°C

Temp. esterna

-5

°C

temp. interna

22

°C

24%

Risparmio

energetico

Ventilazione

naturale

-5

°C

Aria confortevole + Risparmio energetico

Rispetto alla ventilazione naturale

Lo scambiatore di calore

raccoglie l’energia sprecata

durante la ventilazione.

Temp. Esterno

interna Temp.

※ Questa funzione si attiva tramite la modalit

à “Night Time Free Cooling” dal comando remoto (solo con MULTI V)

※ Il rapporto di risparmio energetico può variare in base alle condizioni meteorologiche.

※ Condizioni di test:

- U

fficio (49.000ft

2

) / Presenze: 30 / Area: Londra, Regno Unito

- Combinazione unità ERV (1000 CMH) + MULTI V 4 (12HP)

- Altre condizioni soggette a BREEAM.

22°C -5°C

Energia termica persa

durante la ventilazione

naturale.

Scambiatore di calore ad alta efficienza

L’e

fficienza e il comfort sono garantiti dallo scambiatore interno

a recupero di energia ad alta efficienza, che recupera l’energia

dall'aria interna in uscita e la trasferisce all’aria fresca in entrata

senza miscelare il

flusso d’aria.

Sistema a flusso incrociato

Il sistema di ventilazione utilizza un ventilatore Sirocco ad

alta prevalenza per rimuovere l’aria interna viziata. All’interno

dello scambiatore di calore i flussi dell’aria di mandata e di

espulsione sono completamente separati, il che consente

all’unit

à ERV di LG di

filtrare le particelle prima di fornire l’aria

esterna, in modo da garantire che l’aria interna sia fresca e

salubre.

Scambio di calore

Modalità Night Time Free Cooling

In estate, di notte, il calore interno pu

ò essere espulso all’esterno e l’aria fresca esterna può essere aspirata all’interno per risparmiare

energia.

Pomeriggio

Notte

Mattino

Aria espulsa

Aria esterna

Aria di mandata

Aria interna

Aria espulsa

Aria esterna

Esterno

Aria di mandata

Aria

Aria interna esterna

Interno

Scambiatore di calore

Aria

espulsa

Aria di

ripresa

Aria

di mandata

Temp. impost.

Temp. interna

Temp. esterna

L’unit

à ERV ra

ffresca gli interni

con una modalit

à che imita

la ventilazione naturale.

Il calore interno

aumenta di notte

a causa degli

apparecchi aziendali.

2%

Risparmio

energetico

(annuale)

E

F

F

I

C

I

E

N

Z

A

E

L
