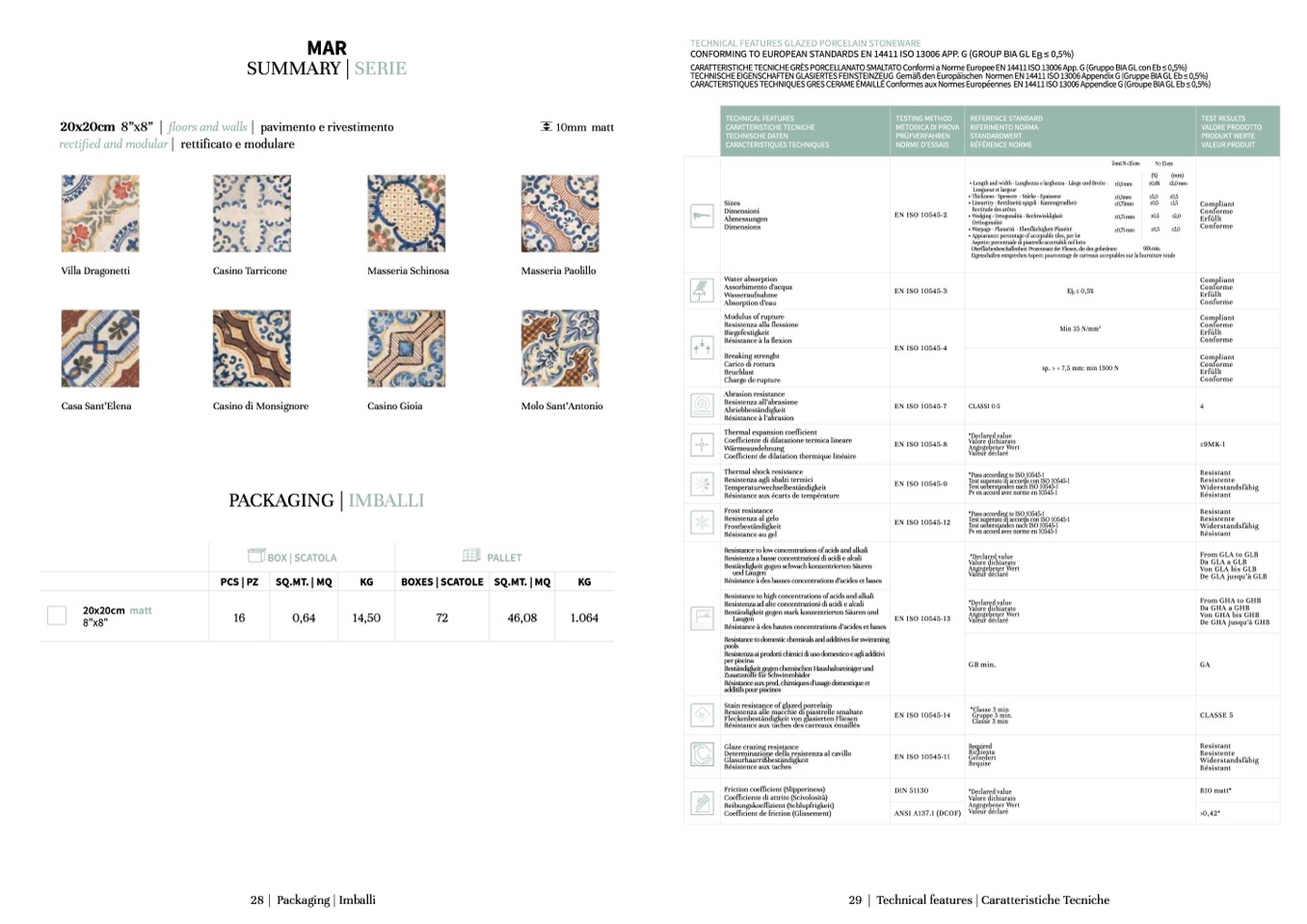

MAR
SUMMARY | SERIE
20x20cm 8”x8” | floors and walls | pavimento e rivestimento
rectified and modular | rettificato e modulare
TECHNICAL FEATURES GLAZED PORCELAIN STONEWARE
CONFORMING TO EUROPEAN STANDARDS EN 14411 ISO 13006 APP. G (GROUP BIA GL EB ≤ 0,5%)
CARATTERISTICHE TECNICHE GRÈS PORCELLANATO SMALTATO Conformi a Norme Europee EN 14411 ISO 13006 App. G (Gruppo BIA GL con Eb ≤ 0,5%)
TECHNISCHEEIGENSCHAFTENGLASIERTESFEINSTEINZEUG GemäßdenEuropäischen NormenEN14411ISO13006AppendixG(GruppeBIAGLEb≤0,5%)
CARACTERISTIQUESTECHNIQUESGRESCERAMEÉMAILLÉConformesauxNormesEuropéennes EN14411ISO13006AppendiceG(GroupeBIAGLEb≤0,5%)
TECHNICAL FEATURES
CARATTERISTICHE TECNICHE
TECHNISCHE DATEN
CARACTERISTIQUES TECHNIQUES
TESTING METHOD
METODICA DI PROVA
PRÜFVERFAHREN
NORME D’ESSAIS
REFERENCE STANDARD
RIFERIMENTO NORMA
STANDARDWERT
RÉFÉRENCE NORME
TEST RESULTS
VALORE PRODOTTO
PRODUKT WERTE
VALEUR PRODUIT
Sizes
Dimensioni
Abmessungen
Dimensions
EN ISO 10545-2
• Length and width - Lunghezza e larghezza - Länge und Breite -
Longueur et largeur
• Thickness - Spessore - Stärke - Epaisseur
• Lineartity - Rettilineità spigoli - Kantengeradheit-
Rectitude des arêtes
• Wedging - Ortogonalità - Rechtwinkligkeit
Orthogonalité
• Warpage - Planarità - Ebenflächigkeit-Planéité
• Appearance: percentage of acceptable tiles, per lot
(%)
±0,6%
±5,0
±0,5
±0.5
±0,5
(mm)
±2,0 mm
±0,5
±1,5
±2,0
±2,0
Aspetto: percentuale di piastrelle accettabili nel lotto
Oberflächenbeschaffenheit: Prozentsatz der Fliesen, die den gefordeten
Eigenschaften entsprechen Aspect: pourcentage de carreaux acceptables sur la fourniture totale
7cm≤ N <15 cm
±0,9 mm
±0,5mm
±0,75mm
±0,75mm
±0,75mm
N ≥ 15 cm
95%min.
Compliant
Conforme
Erfüllt
Conforme
Water absorption
Assorbimento d’acqua
Wasseraufnahme
Absorption d’eau
EN ISO 10545-3
Eb ≤ 0,5%
Compliant
Conforme
Erfüllt
Conforme
Modulus of rupture
Resistenza alla flessione
Biegefestigkeit
Résistance à la flexion
EN ISO 10545-4
Min 35 N/mm
2
Compliant
Conforme
Erfüllt
Conforme
Breaking strenght
Carico di rottura
Bruchlast
Charge de rupture
sp. > = 7,5 mm: min 1300 N
Compliant
Conforme
Erfüllt
Conforme
Abrasion resistance
Resistenza all’abrasione
Abriebbeständigkeit
Résistance à l’abrasion
EN ISO 10545-7
CLASSI 0-5
4
Thermal expansion coefficient
Coefficiente di dilatazione termica lineare
Wärmeausdehnung
Coefficient de dilatation thermique linéaire
EN ISO 10545-8
*Declared value
Valore dichiarato
Angegebener Wert
Valeur déclaré
≤9MK-1
Thermal shock resistance
Resistenza agli sbalzi termici
Temperaturwechselbeständigkeit
Résistance aux écarts de température
EN ISO 10545-9
*Pass according to ISO 10545-1
Test superato in accordo con ISO 10545-1
Test ueberstanden nach ISO 10545-1
Pv en accord avec norme en 10545-1
Resistant
Resistente
Widerstandsfähig
Résistant
Frost resistance
Resistenza al gelo
Frostbeständigkeit
Résistance au gel
EN ISO 10545-12
*Pass according to ISO 10545-1
Test superato in accordo con ISO 10545-1
Test ueberstanden nach ISO 10545-1
Pv en accord avec norme en 10545-1
Resistant
Resistente
Widerstandsfähig
Résistant
Resistance to low concentrations of acids and alkali
Resistenza a basse concentrazioni di acidi e alcali
Beständigkeit gegen schwach konzentrierten Säuren
und Laugen
Résistance à des basses concentrations d’acides et bases
EN ISO 10545-13
*Declared value
Valore dichiarato
Angegebener Wert
Valeur déclaré
From GLA to GLB
Da GLA a GLB
Von GLA bis GLB
De GLA jusqu’à GLB
Resistance to high concentrations of acids and alkali
Resistenza ad alte concentrazioni di acidi e alcali
Beständigkeit gegen stark konzentrierten Säuren und
Laugen
Résistance à des hautes concentrations d’acides et bases
*Declared value
Valore dichiarato
Angegebener Wert
Valeur déclaré
From GHA to GHB
Da GHA a GHB
Von GHA bis GHB
De GHA jusqu’à GHB
Resistance to domestic chemicals and additives for swimming
pools
Resistenza ai prodotti chimici di uso domestico e agli additivi
per piscina
Beständigkeit gegen chemischen Haushaltsreiniger und
Zusatzstoffe für Schwimmbäder
Résistance aux prod. chimiques d’usage domestique et
additifs pour piscines
GB min.
GA
Stain resistance of glazed porcelain
Resistenza alle macchie di piastrelle smaltate
Fleckenbeständigkeit von glasierten Fliesen
Résistance aux taches des carreaux émaillés
EN ISO 10545-14
*Classe 3 min
Gruppe 3 min.
Classe 3 min
CLASSE 5
Glaze crazing resistance
Determinazione della resistenza al cavillo
Glasurhaarrißbeständigkeit
Résistence aux taches
EN ISO 10545-11
Required
Richiesta
Gefordert
Requise
Resistant
Resistente
Widerstandsfähig
Résistant
Villa Dragonetti
Casa Sant’Elena
Casino Tarricone
Masseria Schinosa
Casino di Monsignore
Casino Gioia
PACKAGING | IMBALLI
BOX | SCATOLA
10mm matt
Masseria Paolillo
Molo Sant’Antonio
PCS | PZ
SQ.MT. | MQ
KG
BOXES | SCATOLE
PALLET
SQ.MT. | MQ
KG
1.064
16
0,64
14,50
72
46,08
20x20cm matt
8”x8”
Friction coefficient (Slipperiness)
Coefficiente di attrito (Scivolosità)
Reibungskoeffizient (Schlupfrigkeit)
Coefficient de friction (Glissement)
DIN 51130
ANSI A137.1 (DCOF)
*Declared value
Valore dichiarato
Angegebener Wert
Valeur déclaré
R10 matt*
>0,42*
28 | Packaging | Imballi
29 | Technical features | Caratteristiche Tecniche
