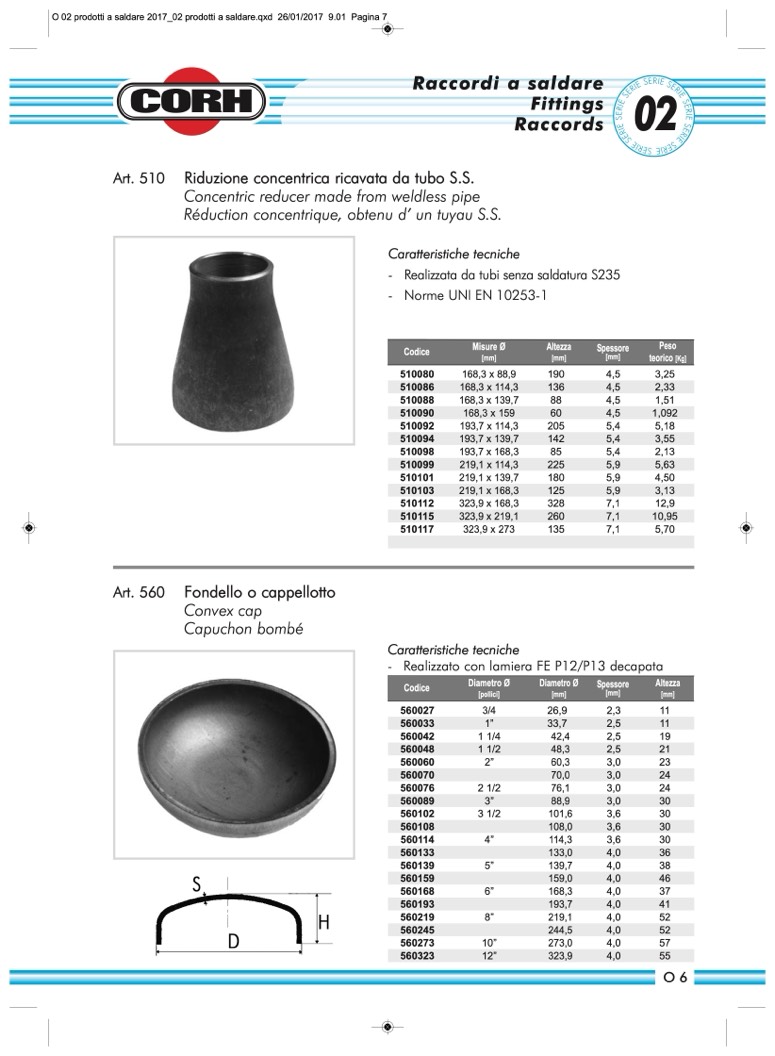

Raccordi a saldare

Fittings

Raccords

Riduzione concentrica ricavata da tubo S.S.

Concentric reducer made from weldless pipe

Réduction concentrique, obtenu d’ un tuyau S.S.

02

Art. 510

Caratteristiche tecniche

-

-

Realizzata da tubi senza saldatura S235

Norme UNI EN 10253-1

Art. 560

Fondello o cappellotto

Convex cap

Capuchon bombé

Codice

Misure Ø

Altezza

Spessore

Peso

[mm]

[mm]

[mm]

teorico [Kg]

510080

168,3 x 88,9

510086

168,3 x 114,3

510088

168,3 x 139,7

510090

168,3 x 159

510092

193,7 x 114,3

510094

193,7 x 139,7

510098

193,7 x 168,3

510099

219,1 x 114,3

510101

219,1 x 139,7

510103

219,1 x 168,3

510112

323,9 x 168,3

510115

323,9 x 219,1

510117

323,9 x 273

190

4,5

3,25

136

4,5

2,33

88

4,5

1,51

60

4,5

1,092

205

5,4

5,18

142

5,4

3,55

85

5,4

2,13

225

5,9

5,63

180

5,9

4,50

125

5,9

3,13

328

7,1

12,9

260

7,1

10,95

135

7,1

5,70

Caratteristiche tecniche

-

Realizzato con lamiera FE P12/P13 decapata

Codice

Diametro Ø

Diametro Ø

Spessore

Altezza

[pollici]

[mm]

[mm]

[mm]

560027

3/4

560033

1”

560042

1 1/4

560048

1 1/2

560060

2”

560070

560076

2 1/2

560089

3”

560102

3 1/2

560108

560114

4”

560133

560139

5”

560159

560168

6”

560193

560219

8”

560245

560273

10”

560323

12”

26,9

2,3

11

33,7

2,5

11

42,4

2,5

19

48,3

2,5

21

60,3

3,0

23

70,0

3,0

24

76,1

3,0

24

88,9

3,0

30

101,6

3,6

30

108,0

3,6

30

114,3

3,6

30

133,0

4,0

36

139,7

4,0

38

159,0

4,0

46

168,3

4,0

37

193,7

4,0

41

219,1

4,0

52

244,5

4,0

52

273,0

4,0

57

323,9

4,0

55
