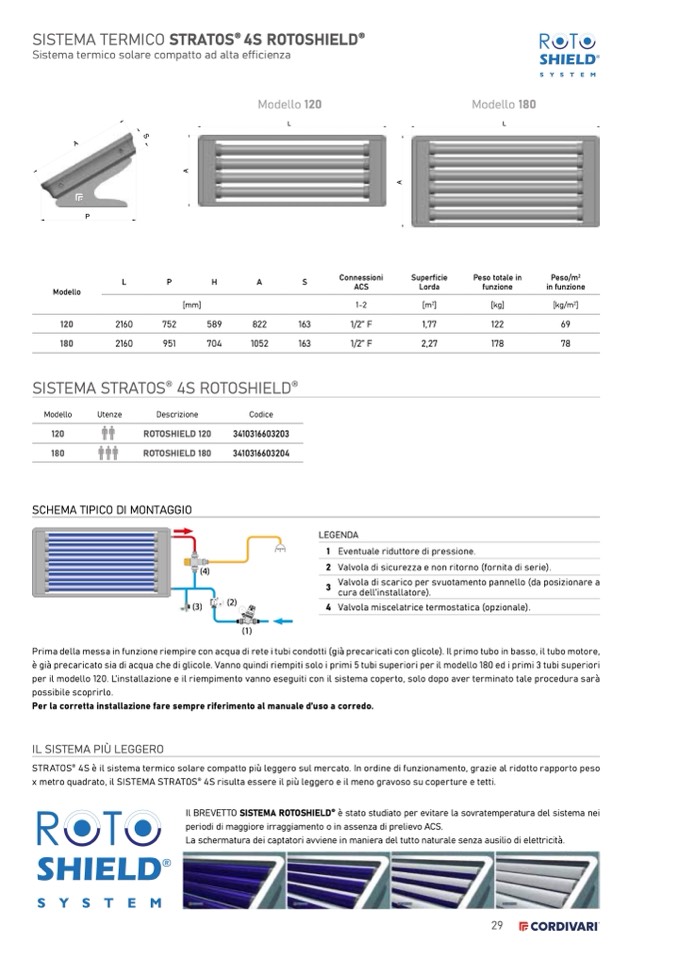

SISTEMA TERMICO STRATOS

®

4S ROTOSHIELD

®

Sistema termico solare compatto ad alta efficienza

P

Modello

120

180

L

L

P

H

A

S

Connessioni

Superficie

ACS

Lorda

1-2

[m

2

]

1/2” F

1,77

1/2” F

2,27

Peso totale in

funzione

[kg]

122

178

Peso/m

2

in funzione

[kg/m

2

]

69

78

2160

752

2160

951

589

704

822

1052

163

163

SISTEMA STRATOS

®

4S ROTOSHIELD

®

Modello

120

180

Utenze

Descrizione

ROTOSHIELD 120

ROTOSHIELD 180

[mm]

Modello 120

Modello 180

L

L

Codice

3410316603203

3410316603204

(2)

(1)

Prima della messa in funzione riempire con acqua di rete i tubi condotti (già precaricati con glicole). Il primo tubo in basso, il tubo motore,

è già precaricato sia di acqua che di glicole. Vanno quindi riempiti solo i primi 5 tubi superiori per il modello 180 ed i primi 3 tubi superiori

per il modello 120. L’installazione e il riempimento vanno eseguiti con il sistema coperto, solo dopo aver terminato tale procedura sarà

possibile scoprirlo.

Per la corretta installazione fare sempre riferimento al manuale d’uso a corredo.

IL SISTEMA PIÙ LEGGERO

STRATOS

®

4S è il sistema termico solare compatto pi

ù leggero sul mercato. In ordine di funzionamento, grazie al ridotto rapporto peso

x metro quadrato, il SISTEMA STRATOS

®

4S risulta essere il più leggero e il meno gravoso su coperture e tetti.

Il BREVETTO SISTEMA ROTOSHIELD

®

è stato studiato per evitare la sovratemperatura del sistema nei

periodi di maggiore irraggiamento o in assenza di prelievo ACS.

La schermatura dei captatori avviene in maniera del tutto naturale senza ausilio di elettricità.

SCHEMA TIPICO DI MONTAGGIO

TOH

(4)

(3)

LEGENDA

1 Eventuale riduttore di pressione.

S

Y

S

T

EM

2 Valvola di sicurezza e non ritorno (fornita di serie).

3

Valvola di scarico per svuotamento pannello (da posizionare a

cura dell’installatore).

4 Valvola miscelatrice termostatica (opzionale).

1

2

29

S

Y

S

T

EM

S

A

H

7

X

A

M

N

I

M

1

2

A

A

D

L

O

C

4
