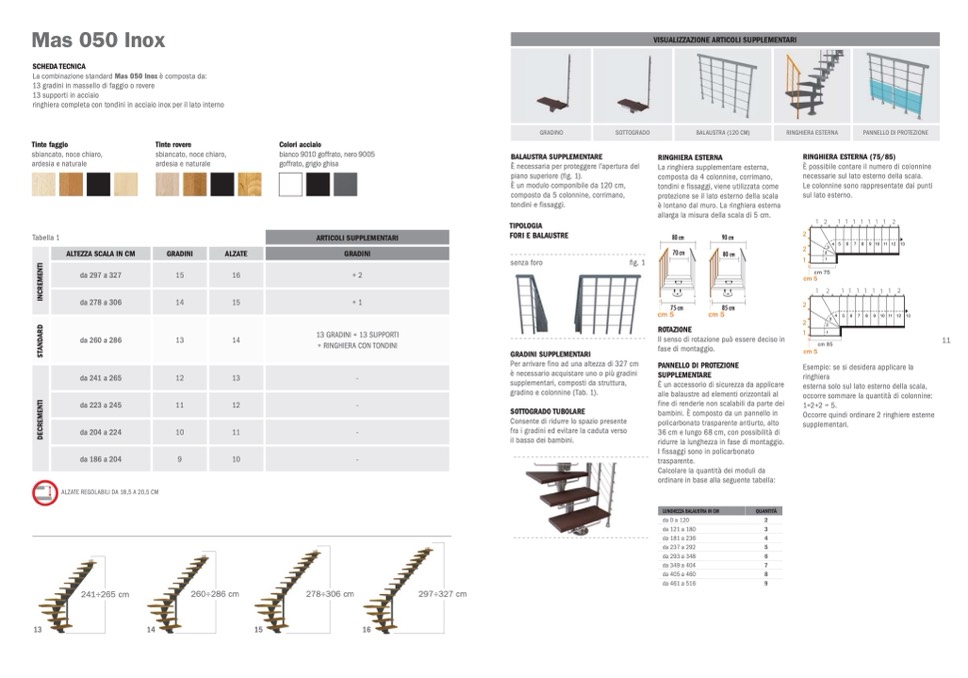

Mas 050 Inox
SCHEDA TECNICA
La combinazione standard Mas 050 Inox è composta da:
13 gradini in massello di faggio o rovere
13 supporti in acciaio
ringhiera completa con tondini in acciaio inox per il lato interno
VISUALIZZAZIONE ARTICOLI SUPPLEMENTARI
GRADINO
SOTTOGRADO
BALAUSTRA (120 CM)
RINGHIERA ESTERNA
PANNELLO DI PROTEZIONE
Tinte faggio
sbiancato, noce chiaro,
ardesia e naturale
Tinte rovere
sbiancato, noce chiaro,
ardesia e naturale
Colori acciaio
bianco 9010 goffrato, nero 9005
goffrato, grigio ghisa
BALAUSTRA SUPPLEMENTARE
È necessaria per proteggere l’apertura del
piano superiore (fig. 1).
È un modulo componibile da 120 cm,
composto da 5 colonnine, corrimano,
tondini e fissaggi.
RINGHIERA ESTERNA
La ringhiera supplementare esterna,
composta da 4 colonnine, corrimano,
tondini e fissaggi, viene utilizzata come
protezione se il lato esterno della scala
è lontano dal muro. La ringhiera esterna
allarga la misura della scala di 5 cm.
RINGHIERA ESTERNA (75/85)
È possibile contare il numero di colonnine
necessarie sul lato esterno della scala.
Le colonnine sono rappresentate dai punti
sul lato esterno.
TIPOLOGIA
FORI E BALAUSTRE
senza foro
GRADINI SUPPLEMENTARI
12
111111
1
2
4
3
2
1
5
6
7
8
9
10
11
12 1
Tabell a1
ARTICOLI SUPPLEMENTARI
ALTEZZA SCALA IN CM
GRADINI
ALZATE
GRADINI
da 297 a 327
15
16
+2
da 278 a 306
14
15
+1
da 260 a 286
13
14
13 GRADINI + 13 SUPPORTI
+ RINGHIERA CON TONDINI
da 241 a 265
12
13
-
da 223 a 245
11
12
-
da 204 a 224
10
11
-
da 186 a 204
9
10
-
80 cm
75 cm
90 cm
85 cm
2
2
1
cm75
cm 5
3
70 cm
80 cm
fig. 1
1
2
111111
1
2
2
4
3
2
1
5
6
7
8
9
10
11
12 1
cm
5
cm
5
3
ROTAZIONE
Il senso di rotazione può essere deciso in
fase di montaggio.
PANNELLO DI PROTEZIONE
SUPPLEMENTARE
È un accessorio di sicurezza da applicare
alle balaustre ad elementi orizzontali al
fine di renderle non scalabili da parte dei
bambini. È composto da un pannello in
policarbonato trasparente antiurto, alto
36 cm e lungo 68 cm, con possibilità di
ridurre la lunghezza in fase di montaggio.
I fissaggi sono in policarbonato
trasparente.
Calcolare la quantità dei moduli da
ordinare in base alla seguente tabella:
2
1
cm 85
11
Esempio: se si desidera applicare la
ringhiera
esterna solo sul lato esterno della scala,
occorre sommare la quantità di colonnine:
1+2+2 = 5.
Occorre quindi ordinare 2 ringhiere esterne
supplementari.
Per arrivare fino ad una altezza di 327 cm
è necessario acquistare uno o più gradini
supplementari, composti da struttura,
gradino e colonnine (Tab. 1).
SOTTOGRADO TUBOLARE
Consente di ridurre lo spazio presente
fra i gradini ed evitare la caduta verso
il basso dei bambini.
cm 5
ALZATE REGOLABILI DA 18,5 A 20,5 CM
241÷265 cm
LUNGHEZZA BALAUSTRA IN CM
QUANTITÀ
da 0 a 120
2
da121a180
3
da181a236
4
da237a292
5
da293a348
6
da349a404
7
da405a460
8
da461a516
9
260÷286 cm
278÷306 cm
297÷327 cm
13
14
15
16
D
E
C
R
E
M
E
N
T
I
S
T
A
N
D
A
R
D
I
N
C
R
E
M
E
N
T
I
