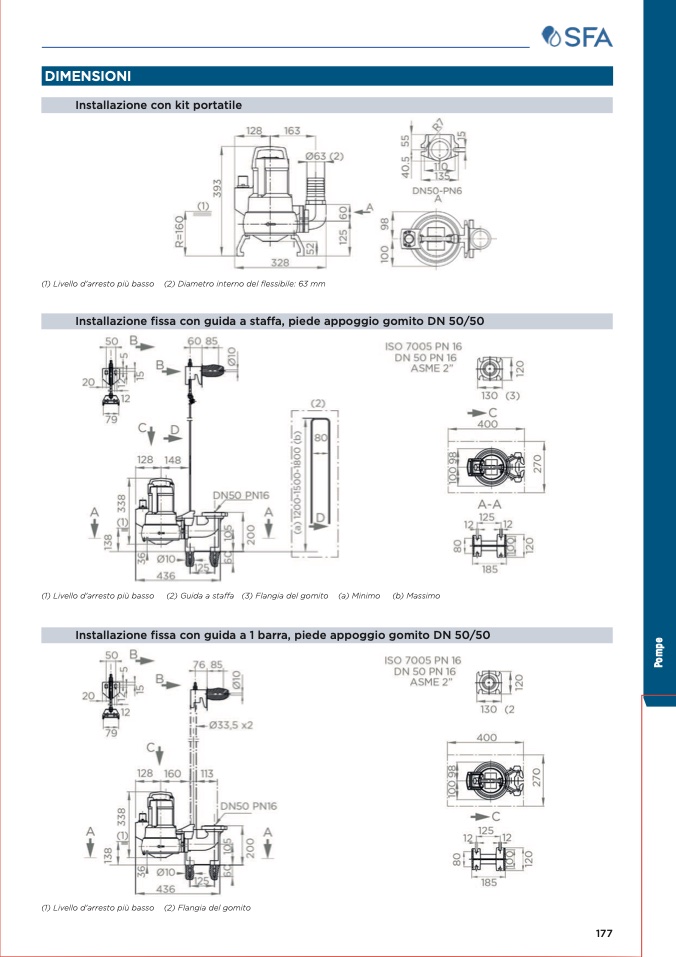

DIMENSIONI

Installazione con kit portatile

(1) Livello d'arresto più basso

(2) Diametro interno del flessibile: 63 mm

Installazione fissa con guida a staffa, piede appoggio gomito DN 50/5

0

(1) Livello d'arresto più basso (2) Guida a staffa (3) Flangia del gomito (a) Minimo (b) Massimo

Installazione fissa con guida a 1 barra, piede appoggio gomito DN 50/50

(1) Livello d'arresto più basso

(2) Flangia del gomito

P

o

m

p

e

177
