0
2
02D

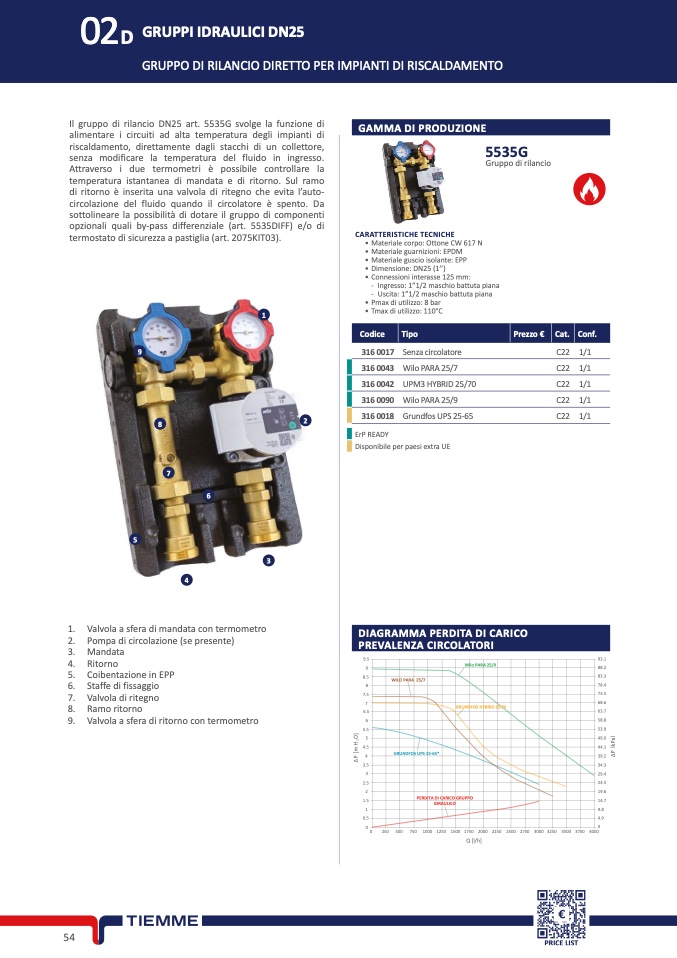

GRUPPI IDRAULICI DN2
5
GRUPPO DI RILANCIO DIRETTO PER IMPIANTI DI RISCALDAMENTO
Il gruppo di rilancio DN25 art. 5535G svolge la funzione d
i
alimentare i circuiti ad alta temperatura degli impianti di
riscaldamento, direttamente dagli stacchi di un collettore,
senza modificare la temperatura del fluido in ingresso
.
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ram
o
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore è spento. Da
sottolineare la possibilità di dotare il gruppo di component
i
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di
termostato di sicurezza a pastiglia (art. 2075KIT03)
.
GAMMA DI PRODUZION
E
5535
G
Gruppo di rilanci
o
1
9
2
8
CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
-
Ingresso: 1”1/2 maschio battuta pian
a
-
Uscita: 1”1/2 maschio battuta pian
a
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
Codice
Tipo
ErP READ
Y
Disponibile per paesi extra UE
Prezzo €
Cat.
Conf.
316 0017 Senza circolatore
C22 1/1
316 0043 Wilo PARA 25/7
C22 1/1
316 0042 UPM3 HYBRID 25/70
C22 1/1
316 0090 Wilo PARA 25/9
C22 1/1
316 0018 Grundfos UPS 25-65
C22 1/1
7
6
5
4
1.
Valvola a sfera di mandata con termometro
2.
Pompa di circolazione (se presente)
3. Mandat
a
4. Ritorn
o
5. Coibentazione in EP
P
6. Staffe di fissaggio
7. Valvola di ritegno
8. Ramo ritorno
9.
Valvola a sfera di ritorno con termometr
o
3
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
Wilo PARA 25/9
WILO PARA 25/
7
GRUNDFOS HYBRID 25-70
Δ
P
[
m
H
O
]
2
9.
5
9
8.
5
8
7.
5
7
6.5
6
5.
5
5
4.
5
4
3.
5
3
2.
5
2
1.
5
1
0.
5
0
GRUNDFOS UPS 25-65*
PRICE LIST
Δ
P
[
k
P
a
]
PERDITA DI CARICO GRUPPO
IDRAULIC
O
93.1
88.2
83.3
78.4
73.5
68.6
63.
7
58.
8
53.
9
49.
0
44.
1
39.
2
34.
3
29.
4
24.
5
19.
6
14.
7
9.
8
4.
9
0
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 300
0
3250 3500 3750 4000
Q [l/h]
54
