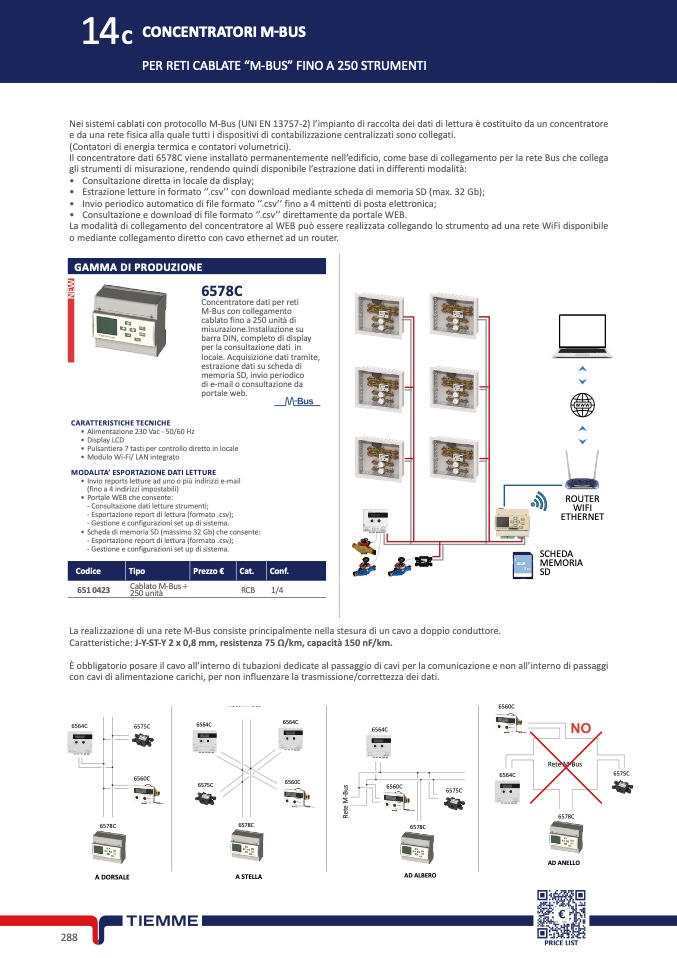

CONCENTRATORI M-BUS
PER RETI CABLATE “M-BUS” FINO A 250 STRUMENTI
Nei sistemi cablati con protocollo M-Bus (UNI EN 13757-2) l’impianto di raccolta dei dati di lettura è costituito da un concentratore
e da una rete fisica alla quale tutti i dispositivi di contabilizzazione centralizzati sono collegati.
(Contatori di energia termica e contatori volumetrici).
Il concentratore dati 6578C viene installato permanentemente nell’edificio, come base di collegamento per la rete Bus che collega
gli strumenti di misurazione, rendendo quindi disponibile l’estrazione dati in differenti modalità:
•
Consultazione diretta in locale da display;
•
Estrazione letture in formato ‘’.csv’’ con download mediante scheda di memoria SD (max. 32 Gb);
•
Invio periodico automatico di file formato ‘’.csv’’ fino a 4 mittenti di posta elettronica;
•
Consultazione e download di file formato ‘’.csv’’ direttamente da portale WEB
.
La modalità di collegamento del concentratore al WEB può essere realizzata collegando lo strumento ad una rete WiFi disponibile
o mediante collegamento diretto con cavo ethernet ad un router.
GAMMA DI PRODUZIONE
ROUTER
WIF
I
ETHERNET
SCHED
A
MEMORIA
S
D
6578C
■
Concentratore dati per reti
M-Bus con collegament
o
cablato fino a 250 unità d
i
misurazione.Installazione s
u
barra DIN, completo di displa
y
per la consultazione dati in
locale. Acquisizione dati tramite,
estrazione dati su scheda di
memoria SD, invio periodic
o
di e-mail o consultazione d
a
portale web
.
CARATTERISTICHE TECNICH
E
•
•
•
•
Alimentazione 230 Vac - 50/60 Hz
Display LCD
Pulsantiera 7 tasti per controllo diretto in local
e
Modulo Wi-Fi/ LAN integrat
o
MODALITA’ ESPORTAZIONE DATI LETTURE
• Invio reports letture ad uno o più indirizzi e-mail
(fino a 4 indirizzi impostabili)
• Portale WEB che consente:
- Consultazione dati letture strumenti;
- Esportazione report di lettura (formato .csv);
- Gestione e configurazioni set up di sistema
.
• Scheda di memoria SD (massimo 32 Gb) che consente:
- Esportazione report di lettura (formato .csv);
- Gestione e configurazioni set up di sistema
.
Codice
Tipo
Prezzo €
Cat.
Conf
.
651 0423 Cablato M-Bus ÷
250 unità
RCB 1/4
La realizzazione di una rete M-Bus consiste principalmente nella stesura di un cavo a doppio conduttore
.
Caratteristiche: J-Y-ST-Y 2 x 0,8 mm, resistenza 75 Ω/km, capacità 150 nF/km
.
È obbligatorio posare il cavo all’interno di tubazioni dedicate al passaggio di cavi per la comunicazione e non all’interno di passaggi
con cavi di alimentazione carichi, per non influenzare la trasmissione/correttezza dei dati.
Rete M-Bus
Rete M-Bu
s
6560
C
6564
C
6575C
6564C
6564C
6564
C
6564
C
6560
C
6560
C
6575C
6578C
A DORSALE
6578C
A STELLA
6578
C
AD ALBER
O
Rete M-Bu
s
6578
C
AD ANELLO
6575
C
R
e
t
e
M
-
B
u
s
6560
C
6575
C
