10
I

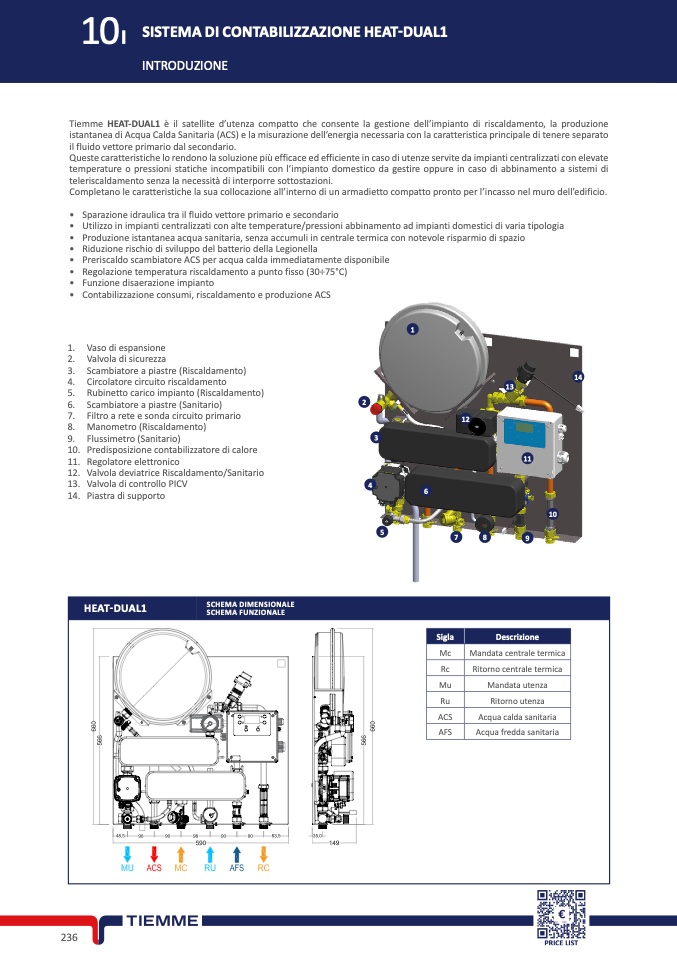

SISTEMA DI CONTABILIZZAZIONE HEAT-DUAL1
INTRODUZION
E
Tiemme HEAT-DUAL1 è il satellite d’utenza compatto che consente la gestione dell’impianto di riscaldamento, la produzione
istantanea di Acqua Calda Sanitaria (ACS) e la misurazione dell’energia necessaria con la caratteristica principale di tenere separato
il fluido vettore primario dal secondario.
Queste caratteristiche lo rendono la soluzione più efficace ed efficiente in caso di utenze servite da impianti centralizzati con elevate
temperature o pressioni statiche incompatibili con l’impianto domestico da gestire oppure in caso di abbinamento a sistemi d
i
teleriscaldamento senza la necessità di interporre sottostazioni
.
Completano le caratteristiche la sua collocazione all’interno di un armadietto compatto pronto per l’incasso nel muro dell’edificio
.
•
•
•
•
•
•
•
•
Sparazione idraulica tra il fluido vettore primario e secondario
Utilizzo in impianti centralizzati con alte temperature/pressioni abbinamento ad impianti domestici di varia tipologia
Produzione istantanea acqua sanitaria, senza accumuli in centrale termica con notevole risparmio di spazi
o
Riduzione rischio di sviluppo del batterio della Legionella
Preriscaldo scambiatore ACS per acqua calda immediatamente disponibil
e
Regolazione temperatura riscaldamento a punto fisso (30÷75°C
)
Funzione disaerazione impianto
Contabilizzazione consumi, riscaldamento e produzione ACS
1
1. Vaso di espansione
2. Valvola di sicurezza
3. Scambiatore a piastre (Riscaldamento
)
4. Circolatore circuito riscaldamento
5. Rubinetto carico impianto (Riscaldamento)
6. Scambiatore a piastre (Sanitario)
7.
Filtro a rete e sonda circuito primario
8. Manometro (Riscaldamento)
9. Flussimetro (Sanitario)
10. Predisposizione contabilizzatore di calore
11. Regolatore elettronic
o
12. Valvola deviatrice Riscaldamento/Sanitario
13. Valvola di controllo PIC
V
14. Piastra di support
o
14
13
2
12
3
11
4
6
10
5
7
8
9
HEAT-DUAL
1
SCHEMA DIMENSIONAL
E
SCHEMA FUNZIONALE
Sigla
Descrizion
e
Mc
Mandata centrale termic
a
Rc
Ritorno centrale termica
Mu
Mandata utenza
Ru
Ritorno utenz
a
ACS
Acqua calda sanitari
a
AFS
Acqua fredda sanitari
a
23
