10H

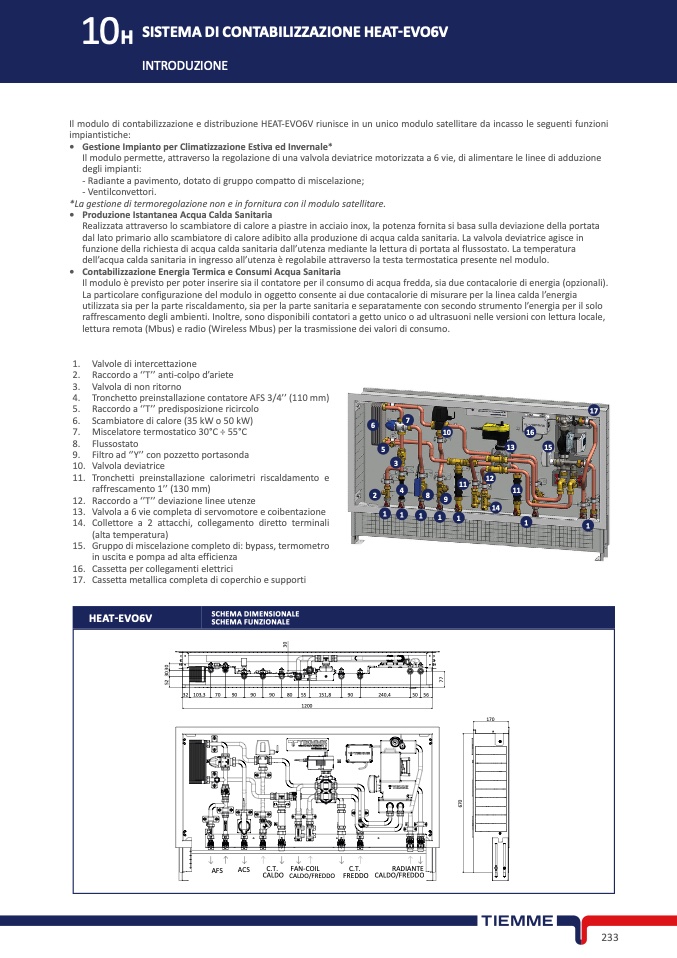

SISTEMA DI CONTABILIZZAZIONE HEAT-EVO6
V
INTRODUZION
E
Il modulo di contabilizzazione e distribuzione HEAT-EVO6V riunisce in un unico modulo satellitare da incasso le seguenti funzioni
impiantistiche
:
•
Gestione Impianto per Climatizzazione Estiva ed Invernale
*
Il modulo permette, attraverso la regolazione di una valvola deviatrice motorizzata a 6 vie, di alimentare le linee di adduzione
degli impianti:
- Radiante a pavimento, dotato di gruppo compatto di miscelazione;
- Ventilconvettori
.
*La gestione di termoregolazione non e in fornitura con il modulo satellitare.
•
Produzione Istantanea Acqua Calda Sanitaria
Realizzata attraverso lo scambiatore di calore a piastre in acciaio inox, la potenza fornita si basa sulla deviazione della portata
dal lato primario allo scambiatore di calore adibito alla produzione di acqua calda sanitaria. La valvola deviatrice agisce in
funzione della richiesta di acqua calda sanitaria dall’utenza mediante la lettura di portata al flussostato. La temperatur
a
dell’acqua calda sanitaria in ingresso all’utenza è regolabile attraverso la testa termostatica presente nel modulo
.
•
Contabilizzazione Energia Termica e Consumi Acqua Sanitaria
Il modulo è previsto per poter inserire sia il contatore per il consumo di acqua fredda, sia due contacalorie di energia (opzionali)
.
La particolare configurazione del modulo in oggetto consente ai due contacalorie di misurare per la linea calda l’energi
a
utilizzata sia per la parte riscaldamento, sia per la parte sanitaria e separatamente con secondo strumento l’energia per il solo
raffrescamento degli ambienti. Inoltre, sono disponibili contatori a getto unico o ad ultrasuoni nelle versioni con lettura locale,
lettura remota (Mbus) e radio (Wireless Mbus) per la trasmissione dei valori di consumo
.
1. Valvole di intercettazione
2.
Raccordo a ‘’T’’ anti-colpo d’ariet
e
3. Valvola di non ritorno
4.
Tronchetto preinstallazione contatore AFS 3/4’’ (110 mm)
5.
Raccordo a ‘’T’’ predisposizione ricircolo
6.
Scambiatore di calore (35 kW o 50 kW)
7.
Miscelatore termostatico 30°C ÷ 55°C
8. Flussostato
9.
Filtro ad ‘’Y’’ con pozzetto portasonda
10. Valvola deviatrice
11. Tronchetti preinstallazione calorimetri riscaldamento e
raffrescamento 1’’ (130 mm
)
12.
Raccordo a ‘’T’’ deviazione linee utenze
13.
Valvola a 6 vie completa di servomotore e coibentazion
e
14. Collettore a 2 attacchi, collegamento diretto terminal
i
(alta temperatura
)
15.
Gruppo di miscelazione completo di: bypass, termometro
in uscita e pompa ad alta efficienza
16. Cassetta per collegamenti elettric
i
17.
Cassetta metallica completa di coperchio e support
i
17
6
7
10
16
5
13
15
3
12
11
4
1
1
2
8
9
14
1 1 1 1 1
1
1
HEAT-EVO6
V
SCHEMA DIMENSIONALE
SCHEMA FUNZIONALE
3
0
5
2
3
0
3
0
0
7
7
32
103,3
80
55
70
90
9
0
90
120
0
151,8
90
240,4
50
56
170
6
7
0
AFS
C.T
.
ACS
CALDO
FAN-COI
L
CALDO/FREDDO
C.T
.
FREDDO
RADIANTE
CALDO/FREDDO
233
