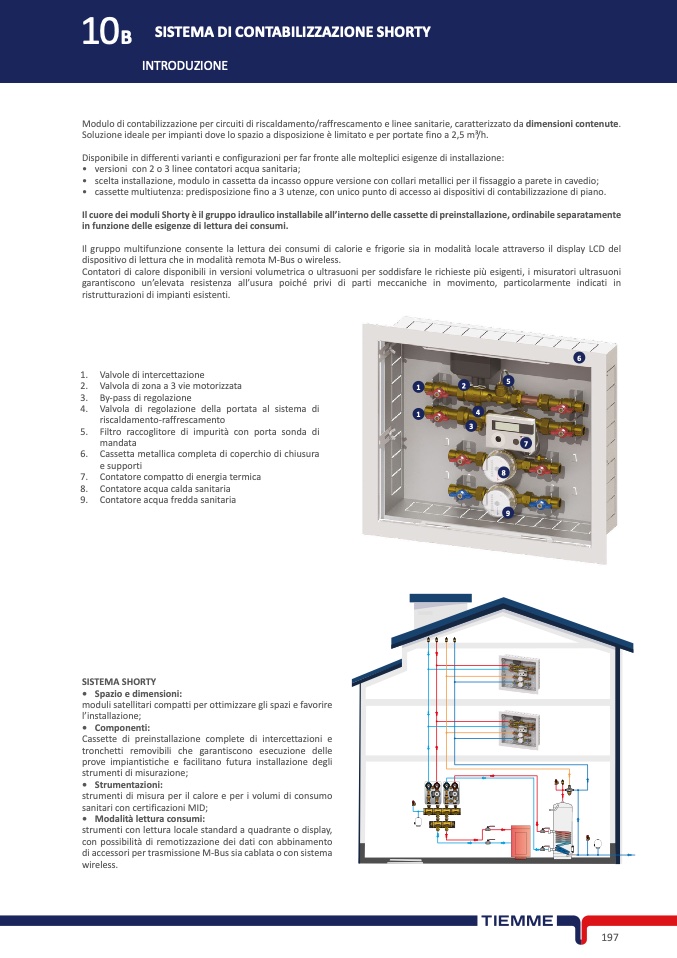

10B SISTEMA DI CONTABILIZZAZIONE SHORT

Y

INTRODUZION

E

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e linee sanitarie, caratterizzato da dimensioni contenute.

Soluzione ideale per impianti dove lo spazio a disposizione è limitato e per portate fino a 2,5 m³/h.

Disponibile in differenti varianti e configurazioni per far fronte alle molteplici esigenze di installazione

:

•

versioni con 2 o 3 linee contatori acqua sanitaria;

•

scelta installazione, modulo in cassetta da incasso oppure versione con collari metallici per il fissaggio a parete in cavedio;

•

cassette multiutenza: predisposizione fino a 3 utenze, con unico punto di accesso ai dispositivi di contabilizzazione di piano.

Il cuore dei moduli Shorty è il gruppo idraulico installabile all’interno delle cassette di preinstallazione, ordinabile separatamente

in funzione delle esigenze di lettura dei consumi

.

Il gruppo multifunzione consente la lettura dei consumi di calorie e frigorie sia in modalità locale attraverso il display LCD del

dispositivo di lettura che in modalità remota M-Bus o wireless

.

Contatori di calore disponibili in versioni volumetrica o ultrasuoni per soddisfare le richieste più esigenti, i misuratori ultrasuon

i

garantiscono un’elevata resistenza all’usura poiché privi di parti meccaniche in movimento, particolarmente indicati in

ristrutturazioni di impianti esistenti.

6

1. Valvole di intercettazione

2.

Valvola di zona a 3 vie motorizzat

a

3. By-pass di regolazione

4.

Valvola di regolazione della portata al sistema di

riscaldamento-raffrescament

o

5.

Filtro raccoglitore di impurità con porta sonda d

i

mandat

a

6.

Cassetta metallica completa di coperchio di chiusura

e support

i

7.

Contatore compatto di energia termic

a

8. Contatore acqua calda sanitaria

9. Contatore acqua fredda sanitari

a

5

1

2

1

4

3

7

8

9

SISTEMA SHORTY

•

Spazio e dimensioni

:

moduli satellitari compatti per ottimizzare gli spazi e favorir

e

l’installazione

;

•

Componenti:

Cassette di preinstallazione complete di intercettazioni

e

tronchetti removibili che garantiscono esecuzione delle

prove impiantistiche e facilitano futura installazione degli

strumenti di misurazione

;

•

Strumentazioni

:

strumenti di misura per il calore e per i volumi di consum

o

sanitari con certificazioni MID;

•

Modalità lettura consumi

:

strumenti con lettura locale standard a quadrante o display,

con possibilità di remotizzazione dei dati con abbinament

o

di accessori per trasmissione M-Bus sia cablata o con sistema

wireless

.

197
