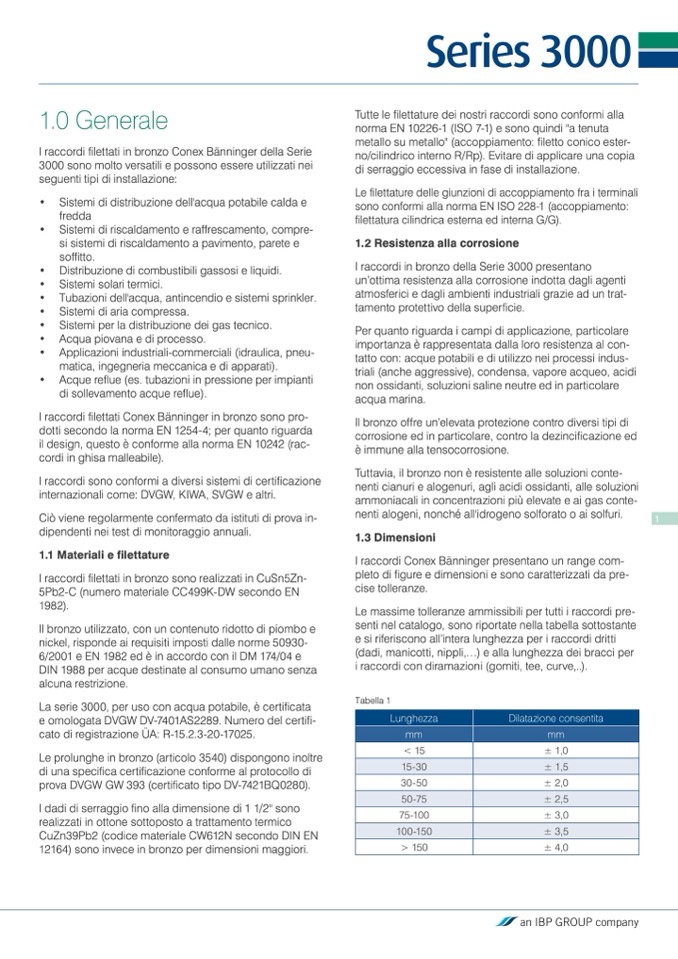

1.0 Generale
I raccordi filettati in bronzo Conex B
änninger della Serie
3000 sono molto versatili e possono essere utilizzati nei
seguenti tipi di installazione:
• Sistemi di distribuzione dell'acqua potabile calda e
fredda
• Sistemi di riscaldamento e raffrescamento, compre-
si sistemi di riscaldamento a pavimento, parete e
soffitto.
• Distribuzione di combustibili gassosi e liquidi.
• Sistemi solari termici.
• Tubazioni dell'acqua, antincendio e sistemi sprinkler.
• Sistemi di aria compressa.
• Sistemi per la distribuzione dei gas tecnico.
• Acqua piovana e di processo.
• Applicazioni industriali-commerciali (idraulica, pneu-
matica, ingegneria meccanica e di apparati).
• Acque re
flue (es. tubazioni in pressione per impianti
di sollevamento acque re
flue).
I raccordi filettati Conex Bänninger in bronzo sono pro-
dotti secondo la norma EN 1254-4; per quanto riguarda
il design, questo è conforme alla norma EN 10242 (rac-
cordi in ghisa malleabile).
I raccordi sono conformi a diversi sistemi di certificazione
internazionali come: DVGW, KIWA, SVGW e altri.
Ci
ò viene regolarmente confermato da istituti di prova in-
dipendenti nei test di monitoraggio annuali.
1.1 Materiali e filettature
I raccordi filettati in bronzo sono realizzati in CuSn5Zn-
5Pb2-C (numero materiale CC499K-DW secondo EN
1982).
Il bronzo utilizzato, con un contenuto ridotto di piombo e
nickel, risponde ai requisiti imposti dalle norme 50930-
6/2001 e EN 1982 ed
è in accordo con il DM 174/04 e
DIN 1988 per acque destinate al consumo umano senza
alcuna restrizione.
La serie 3000, per uso con acqua potabile, è certificata
e omologata DVGW DV-7401AS2289. Numero del certifi-
cato di registrazione
ÜA: R-15.2.3-20-17025.
Le prolunghe in bronzo (articolo 3540) dispongono inoltre
di una specifica certificazione conforme al protocollo di
prova DVGW GW 393 (certificato tipo DV-7421BQ0280).
I dadi di serraggio fino alla dimensione di 1 1/2" sono
realizzati in ottone sottoposto a trattamento termico
CuZn39Pb2 (codice materiale CW612N secondo DIN EN
12164) sono invece in bronzo per dimensioni maggiori.
Tutte le filettature dei nostri raccordi sono conformi alla
norma EN 10226-1 (ISO 7-1) e sono quindi "a tenuta
metallo su metallo" (accoppiamento: filetto conico ester-
no/cilindrico interno R/Rp). Evitare di applicare una copia
di serraggio eccessiva in fase di installazione.
Le filettature delle giunzioni di accoppiamento fra i terminali
sono conformi alla norma EN ISO 228-1 (accoppiamento:
filettatura cilindrica esterna ed interna G/G).
1.2 Resistenza alla corrosione
I raccordi in bronzo della Serie 3000 presentano
un’ottima resistenza alla corrosione indotta dagli agenti
atmosferici e dagli ambienti industriali grazie ad un trat-
tamento protettivo della superficie.
Per quanto riguarda i campi di applicazione, particolare
importanza
è rappresentata dalla loro resistenza al con-
tatto con: acque potabili e di utilizzo nei processi indus-
triali (anche aggressive), condensa, vapore acqueo, acidi
non ossidanti, soluzioni saline neutre ed in particolare
acqua marina.
Il bronzo offre un’elevata protezione contro diversi tipi di
corrosione ed in particolare, contro la dezincificazione ed
è immune alla tensocorrosione.
Tuttavia, il bronzo non
è resistente alle soluzioni conte-
nenti cianuri e alogenuri, agli acidi ossidanti, alle soluzioni
ammoniacali in concentrazioni più elevate e ai gas conte-
nenti alogeni, nonché all'idrogeno solforato o ai solfuri.
1
1.3 Dimensioni
I raccordi Conex Bänninger presentano un range com-
pleto di figure e dimensioni e sono caratterizzati da pre-
cise tolleranze.
Le massime tolleranze ammissibili per tutti i raccordi pre-
senti nel catalogo, sono riportate nella tabella sottostante
e si riferiscono all’intera lunghezza per i raccordi dritti
(dadi, manicotti, nippli,...) e alla lunghezza dei bracci per
i raccordi con diramazioni (gomiti, tee, curve,..).
Tabella 1
Lunghezza
Dilatazione consentita
mm
mm
< 15
30-50
75-100
> 150
± 1,0
± 2,0
± 3,0
± 4,0
15-30
± 1,5
50-75
± 2,5
100-150
± 3,5
