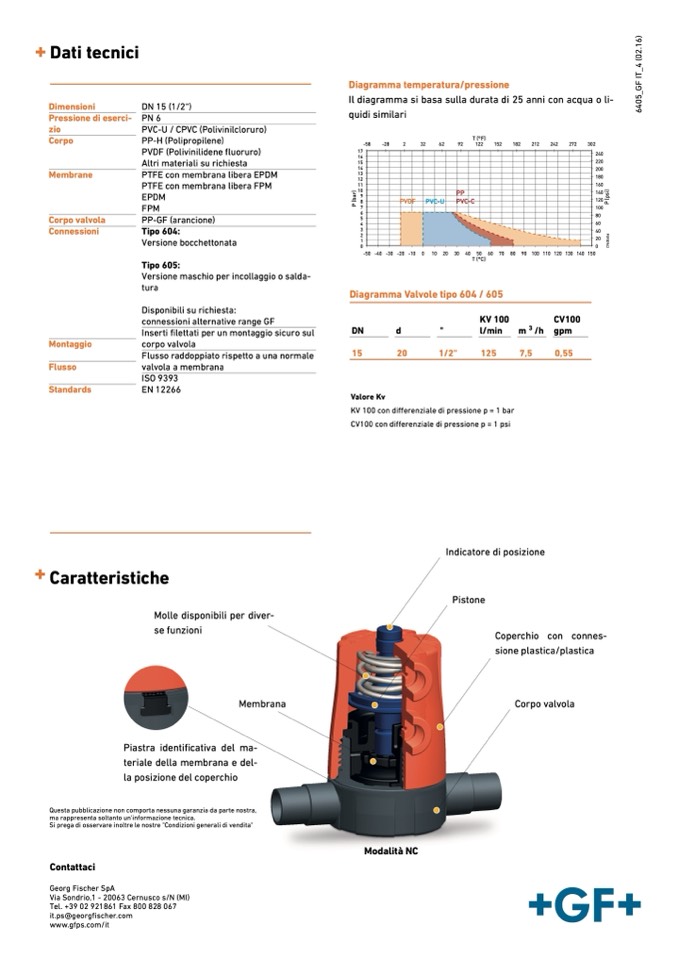

Dati tecnici

Diagramma temperatura/pressione

Il diagramma si basa sulla durata di 25 anni con acqua o li-

quidi similari

T (°F)

-58

-28

2

32

62

92

122

152

182

212

242

272

302

17

16

15

220

14

200

13

12

11

160

10

140

9

8

7

100

6

5

4

60

3

40

2

1

0

0

-5

0

-4

0

-3

0

-2

0

-10 0

10 20 30 40 50 60 70 80 9

0

100110120130140150

T (°C)

Diagramma Valvole tipo 604 / 605

Valore Kv

KV 100 con differenziale di pressione p = 1 bar

CV100 con differenziale di pressione p = 1 psi

Dimensioni

Pressione di eserci-

zio

Corpo

Membrane

Corpo valvola

Connessioni

Montaggio

Flusso

Standards

DN 15 (1/2“)

PN 6

PVC-U / CPVC (Polivinilcloruro)

PP-H (Polipropilene)

PVDF (Polivinilidene fluoruro)

Altri materiali su richiesta

PTFE con membrana libera EPDM

PTFE con membrana libera FPM

EPDM

FPM

PP-GF (arancione)

Tipo 604:

Versione bocchettonata

Tipo 605:

Versione maschio per incollaggio o salda-

tura

Disponibili su richiesta:

connessioni alternative range GF

Inserti filettati per un montaggio sicuro sul

corpo valvola

Flusso raddoppiato rispetto a una normale

valvola a membrana

ISO 9393

EN 12266

240

180

PVD F

PV C-U

PP

PVC

-C

120

80

20

KV 100

DN

d

"

l/min

CV100

m3/h gpm

15

20

1/2''

125

7,5

0,55

Caratteristiche

Molle disponibili per diver-

se funzioni

Membrana

Piastra identificativa del ma-

teriale della membrana e del-

la posizione del coperchio

Questa pubblicazione non comporta nessuna garanzia da parte nostra,

ma rappresenta soltanto un'informazione tecnica.

Si prega di osservare inoltre le nostre "Condizioni generali di vendita"

Contattaci

Georg Fischer SpA

Via Sondrio,1 - 20063 Cernusco s/N (MI)

Tel. +39 02 921861 Fax 800 828 067

it.ps@georgfischer.com

www.gfps.com/it

Indicatore di posizione

Pistone

Coperchio con connes-

sione plastica/plastica

Corpo valvola

Modalità NC
