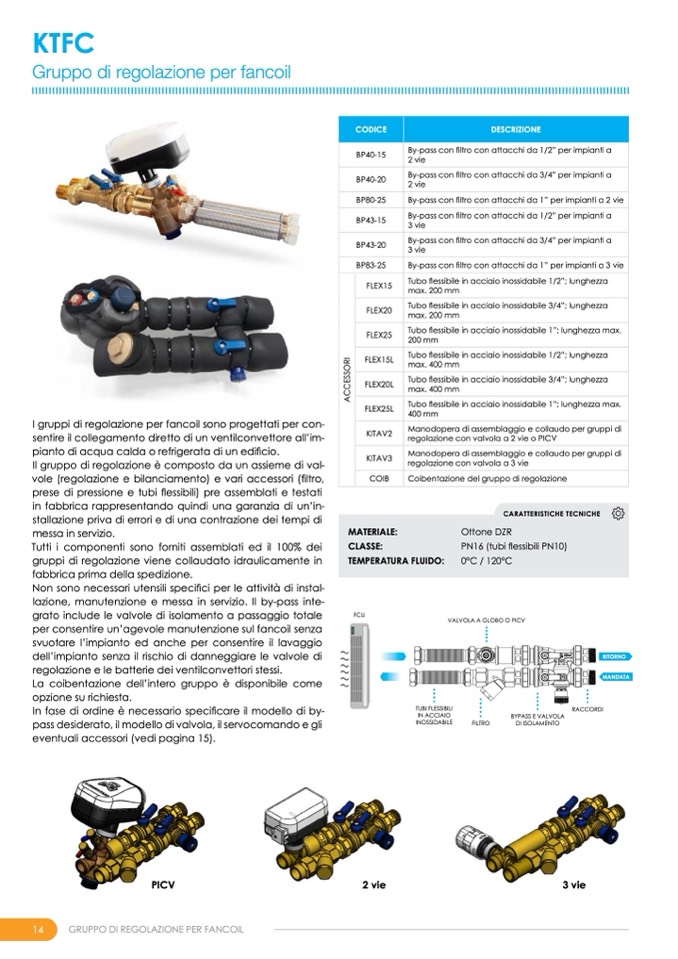

KTFC

Gruppo di regolazione per fancoil

I gruppi di regolazione per fancoil sono progettati per con-

sentire il collegamento diretto di un ventilconvettore all’im-

pianto di acqua calda o refrigerata di un edificio.

Il gruppo di regolazione è composto da un assieme di val-

vole (regolazione e bilanciamento) e vari accessori (filtro,

prese di pressione e tubi flessibili) pre assemblati e testati

in fabbrica rappresentando quindi una garanzia di un’in-

stallazione priva di errori e di una contrazione dei tempi di

messa in servizio.

Tutti i componenti sono forniti assemblati ed il 100% dei

gruppi di regolazione viene collaudato idraulicamente in

fabbrica prima della spedizione.

Non sono necessari utensili specifici per le attività di instal-

lazione, manutenzione e messa in servizio. Il by-pass inte-

grato include le valvole di isolamento a passaggio totale

per consentire un’agevole manutenzione sul fancoil senza

svuotare l’impianto ed anche per consentire il lavaggio

dell’impianto senza il rischio di danneggiare le valvole di

regolazione e le batterie dei ventilconvettori stessi.

La coibentazione dell’intero gruppo è disponibile come

opzione su richiesta.

In fase di ordine è necessario specificare il modello di by-

pass desiderato, il modello di valvola, il servocomando e gli

eventuali accessori (vedi pagina 15).

PICV

CODICE

BP40-15

BP40-20

BP80-25

BP43-15

BP43-20

BP83-25

FLEX15

FLEX20

FLEX25

FLEX15L

FLEX20L

FLEX25L

KITAV2

KITAV3

COIB

DESCRIZIONE

By-pass con filtro con attacchi da 1/2” per impianti a

2 vie

By-pass con filtro con attacchi da 3/4” per impianti a

2 vie

By-pass con filtro con attacchi da 1” per impianti a 2 vie

By-pass con filtro con attacchi da 1/2” per impianti a

3 vie

By-pass con filtro con attacchi da 3/4” per impianti a

3 vie

By-pass con filtro con attacchi da 1” per impianti a 3 vie

14

GRUPPO DI REGOLAZIONE PER FANCOIL

MATERIALE:

CLASSE:

TEMPERATURA FLUIDO:

CARATTERISTICHE TECNICHE

Ottone DZR

PN16 (tubi flessibili PN10)

0°C / 120°C

VALVOLA A GLOBO O PICV

FCU

2 vie

3 vie

Tubo flessibile

max. 200 mm

Tubo flessibile

max. 200 mm

Tubo flessibile

200 mm

Tubo flessibile

max. 400 mm

Tubo flessibile

max. 400 mm

Tubo flessibile

400 mm

in acciaio inossidabile 1/2”; lunghezza

in acciaio inossidabile 3/4”; lunghezza

in acciaio inossidabile 1”; lunghezza max.

in acciaio inossidabile 1/2”; lunghezza

in acciaio inossidabile 3/4”; lunghezza

in acciaio inossidabile 1”; lunghezza max.

A

C

C

E

S

S

O

R

I

Manodopera di assemblaggio e collaudo per gruppi di

regolazione con valvola a 2 vie o PICV

Manodopera di assemblaggio e collaudo per gruppi di

regolazione con valvola a 3 vie

Coibentazione del gruppo di regolazione

5

2

TUBI FLESSIBILI

IN ACCIAIO

INOSSIDABILE

FILTRO

RITORNO

MANDATA

RACCORDI

BYPASS E VALVOLA

DI ISOLAMENTO
