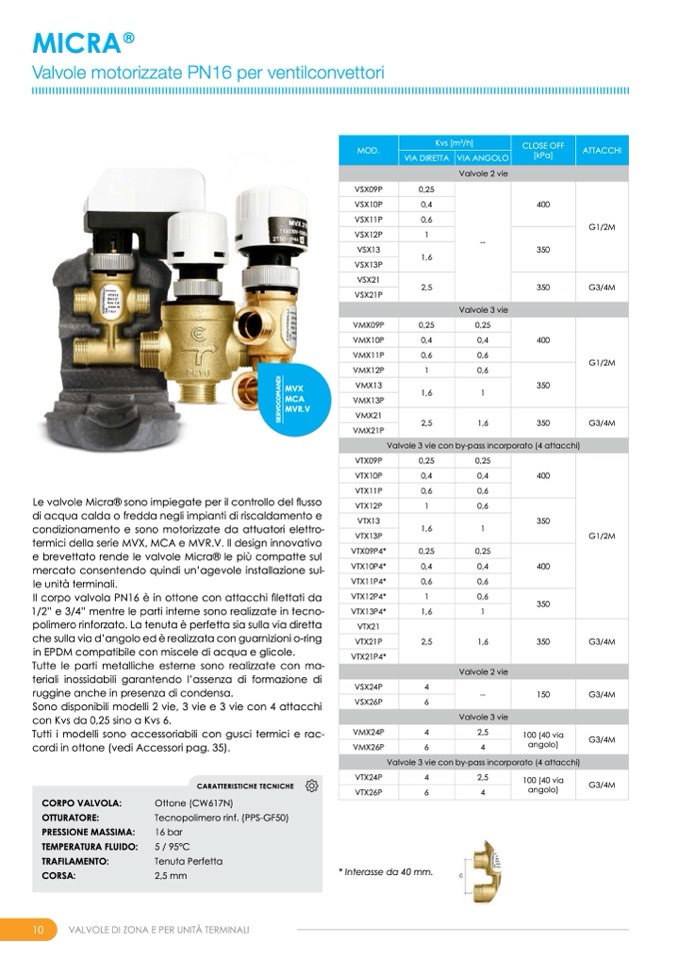

MICRA

®

Valvole motorizzate PN16 per ventilconvettori

MVX

MCA

MVR.V

Le valvole Micra® sono impiegate per il controllo del flusso

di acqua calda o fredda negli impianti di riscaldamento e

condizionamento e sono motorizzate da attuatori elettro-

termici della serie MVX, MCA e MVR.V. Il design innovativo

e brevettato rende le valvole Micra® le più compatte sul

mercato consentendo quindi un’agevole installazione sul-

le unità terminali.

Il corpo valvola PN16 è in ottone con attacchi filettati da

1/2” e 3/4” mentre le parti interne sono realizzate in tecno-

polimero rinforzato. La tenuta è perfetta sia sulla via diretta

che sulla via d’angolo ed è realizzata con guarnizioni o-ring

in EPDM compatibile con miscele di acqua e glicole.

Tutte le parti metalliche esterne sono realizzate con ma-

teriali inossidabili garantendo l’assenza di formazione di

ruggine anche in presenza di condensa.

Sono disponibili modelli 2 vie, 3 vie e 3 vie con 4 attacchi

con Kvs da 0,25 sino a Kvs 6.

Tutti i modelli sono accessoriabili con gusci termici e rac-

cordi in ottone (vedi Accessori pag. 35).

Valvole 2 vie

Valvole 3 vie

ATTACCHI

G1/2M

G3/4M

G1/2M

MOD.

Kvs [m

3

/h]

CLOSE OFF

[kPa]

VIA DIRETTA

VIA ANGOLO

VSX09P

0,25

--

400

VSX10P

0,4

VSX11P

0,6

VSX12P

1

350

VSX13

1,6

VSX13P

VSX21

2,5

350

VSX21P

VMX09P

0,25

0,25

400

VMX10P

0,4

0,4

VMX11P

0,6

0,6

VMX12P

1

0,6

350

VMX13

1,6

1

VMX13P

VMX21

2,5

1,6

350

VMX21P

G3/4M

Valvole 3 vie con by-pass incorporato (4 attacchi)

VTX09P

0,25

0,25

400

VTX10P

0,4

0,4

VTX11P

0,6

0,6

VTX12P

1

0,6

350

VTX13

1,6

1

VTX13P

VTX09P4*

0,25

0,25

400

VTX10P4*

0,4

0,4

VTX11P4*

0,6

0,6

VTX12P4*

1

0,6

350

VTX13P4*

1,6

1

VTX21

2,5

1,6

350

VTX21P

VTX21P4*

Valvole 2 vie

Valvole 3 vie

G1/2M

G3/4M

G3/4M

VSX24P

4

--

150

VSX26P

6

VMX24P

4

2,5

100 (40 via

angolo)

VMX26P

6

4

G3/4M

Valvole 3 vie con by-pass incorporato (4 attacchi)

VTX24P

4

2,5

100 (40 via

angolo)

VTX26P

6

4

CARATTERISTICHE TECNICHE

Ottone (CW617N)

Tecnopolimero rinf. (PPS-GF50)

16 bar

5 / 95°C

Tenuta Perfetta

2,5 mm

G3/4M

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

* Interasse da 40 mm.
