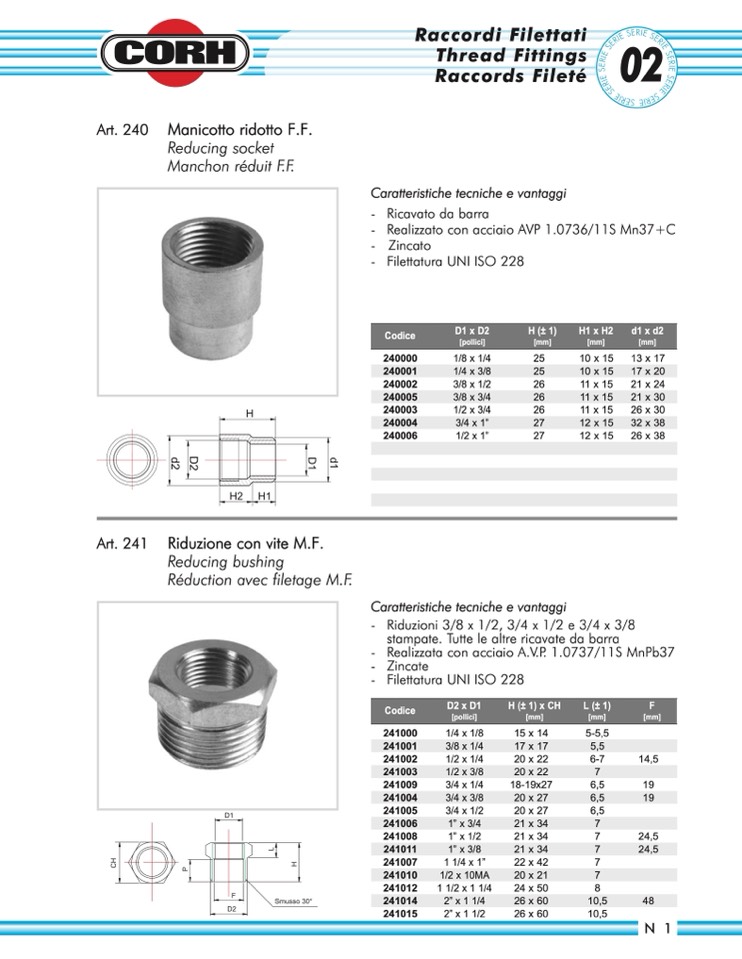

Raccordi Filettati

Thread Fittings

Raccords Fileté

Caratteristiche tecniche e vantaggi

02

Art. 240

Manicotto ridotto F.F.

Reducing socket

Manchon réduit F.F.

-

-

-

-

Ricavato da barra

Realizzato con acciaio AVP 1.0736/11S Mn37+C

Zincato

Filettatura UNI ISO 228

Codice

D1 x D2

H (± 1)

H1 x H2

d1 x d2

[pollici]

[mm]

[mm]

[mm]

240000

240001

240002

240005

240003

240004

240006

1/8 x 1/4

25

1/4 x 3/8

25

3/8 x 1/2

26

3/8 x 3/4

26

1/2 x 3/4

26

3/4 x 1”

27

1/2 x 1”

27

10 x 15

10 x 15

11 x 15

11 x 15

11 x 15

12 x 15

12 x 15

13 x 17

17 x 20

21 x 24

21 x 30

26 x 30

32 x 38

26 x 38

Art. 241

Riduzione con vite M.F.

Reducing bushing

Réduction avec filetage M.F.

Caratteristiche tecniche e vantaggi

- Riduzioni 3/8 x 1/2, 3/4 x 1/2 e 3/4 x 3/8

stampate. Tutte le altre ricavate da barra

- Realizzata con acciaio A.V.P. 1.0737/11S MnPb37

- Zincate

- Filettatura UNI ISO 228

Codice

D2 x D1

H (± 1) x CH

L (± 1)

F

[pollici]

[mm]

[mm]

[mm]

241000

241001

241002

241003

241009

241004

241005

241006

241008

241011

241007

241010

241012

241014

241015

1/4 x 1/8

3/8 x 1/4

1/2 x 1/4

1/2 x 3/8

3/4 x 1/4

3/4 x 3/8

3/4 x 1/2

1” x 3/4

1” x 1/2

1” x 3/8

1 1/4 x 1”

1/2 x 10MA

1 1/2 x 1 1/4

2” x 1 1/4

2” x 1 1/2

15 x 14

5-5,5

17 x 17

5,5

20 x 22

6-7

14,5

20 x 22

7

18-19x27

20 x 27

6,5

19

6,5

19

20 x 27

6,5

21 x 34

7

21 x 34

21 x 34

7

24,5

7

24,5

22 x 42

7

20 x 21

7

24 x 50

8

26 x 60

10,5

48

26 x 60

10,5

N

1
