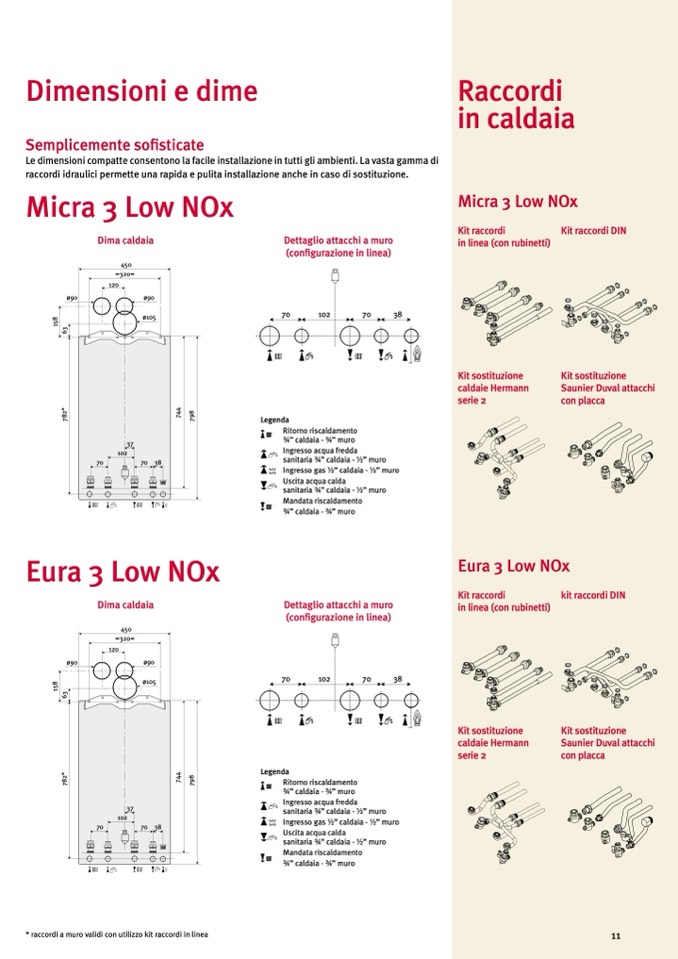

Dimensioni e dime
Semplicemente sofisticate
Le dimensioni compatte consentono la facile installazione in tutti gli ambienti. La vasta gamma di
raccordi idraulici permette una rapida e pulita installazione anche in caso di sostituzione.
Raccordi
in caldaia
Micra 3 Low NOx
Micra 3 Low NOx
Dima caldaia
Dettaglio attacchi a muro
(configurazione in linea)
70
102
70
38
Legenda
Kit raccordi
in linea (con rubinetti)
Kit sostituzione
caldaie Hermann
serie 2
Kit raccordi DIN
Kit sostituzione
Saunier Duval attacchi
con placca
ø90
ø90
ø105
ø90
ø90
ø105
70
70 38
450
=320=
120
37
102
Ritorno riscaldamento
3⁄4” caldaia - 3⁄4” muro
Ingresso acqua fredda
sanitaria 3⁄4” caldaia - 1⁄2” muro
Ingresso gas 1⁄2” caldaia - 1⁄2” muro
Uscita acqua calda
sanitaria 3⁄4” caldaia - 1⁄2” muro
Mandata riscaldamento
3⁄4” caldaia - 3⁄4” muro
Dettaglio attacchi a muro
(configurazione in linea)
70
102
70
38
Eura 3 Low NOx
Dima caldaia
Eura 3 Low NOx
7
8
2
*
6
3
1
5
8
1
5
8
7
8
2
*
6
3
7
4
4
7
4
4
7
9
8
7
9
8
70
70 38
450
=320=
120
Kit raccordi
in linea (con rubinetti)
Kit sostituzione
caldaie Hermann
serie 2
kit raccordi DIN
Kit sostituzione
Saunier Duval attacchi
con placca
* raccordi a muro validi con utilizzo kit raccordi in linea
11
37
102
Legenda
Ritorno riscaldamento
3⁄4” caldaia - 3⁄4” muro
Ingresso acqua fredda
sanitaria 3⁄4” caldaia - 1⁄2” muro
GAZ
Ingresso gas 1⁄2” caldaia - 1⁄2” muro
GAS
Uscita acqua calda
sanitaria 3⁄4” caldaia - 1⁄2” muro
Mandata riscaldamento
3⁄4” caldaia - 3⁄4” muro
GAZ
GAS
