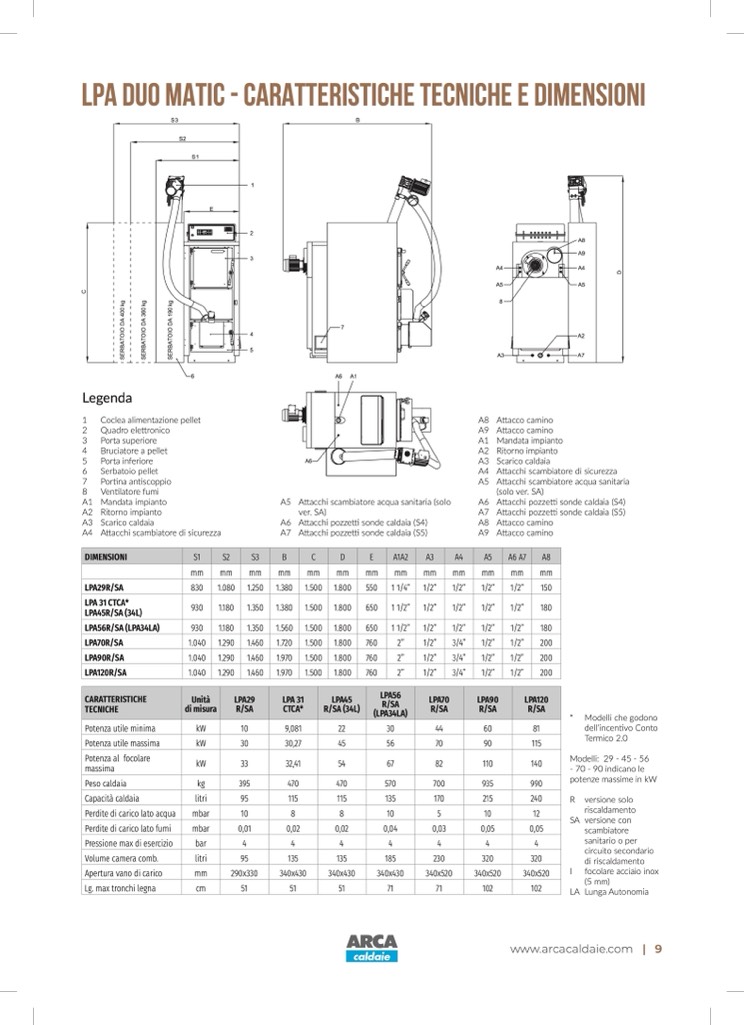

LPA DUO MATIC - CARATTERISTICHE TECNICHE E DIMENSIONI

Legenda

1 Coclea alimentazione pellet

2 Quadro elettronico

3 Porta superiore

4 Bruciatore a pellet

5 Porta inferiore

6 Serbatoio pellet

7 Portina antiscoppio

8 Ventilatore fumi

A1 Mandata impianto

A2 Ritorno impianto

A3 Scarico caldaia

A4 Attacchi scambiatore di sicurezza

A5 Attacchi scambiatore acqua sanitaria (solo

ver. SA)

A6 Attacchi pozzetti sonde caldaia (S4)

A7 Attacchi pozzetti sonde caldaia (S5)

A8 Attacco camino

A9 Attacco camino

A1 Mandata impianto

A2 Ritorno impianto

A3 Scarico caldaia

A4 Attacchi scambiatore di sicurezza

A5 Attacchi scambiatore acqua sanitaria

(solo ver. SA)

A6 Attacchi pozzetti sonde caldaia (S4)

A7 Attacchi pozzetti sonde caldaia (S5)

A8 Attacco camino

A9 Attacco camino

Dimensioni

S1

S2

S3

B

C

D

E

A1A2

A3

A4

A5

A6 A7

A8

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LpA29r/sA

830

1.080

1.250

1.380

1.500

1.800

550

1 1/4”

1/2”

1/2”

1/2”

1/2”

150

LpA 31 CTCA*

LpA45r/sA (34L)

930

1.180

1.350

1.380

1.500

1.800

650

1 1/2”

1/2”

1/2”

1/2”

1/2”

180

LpA56r/sA (LpA34LA)

930

1.180

1.350

1.560

1.500

1.800

650

1 1/2”

1/2”

1/2”

1/2”

1/2”

180

LpA70r/sA

1.040

1.290

1.460

1.720

1.500

1.800

760

2”

1/2”

3/4”

1/2”

1/2”

200

LpA90r/sA

1.040

1.290

1.460

1.970

1.500

1.800

760

2”

1/2”

3/4”

1/2”

1/2”

200

LpA120r/sA

1.040

1.290

1.460

1.970

1.500

1.800

760

2”

1/2”

3/4”

1/2”

1/2”

200

CArATTerisTiChe

TeCniChe

Unità

di misura

LpA29

r/sA

LpA 31

CTCA*

LpA45

r/sA (34L)

LpA56

r/sA

(LpA34LA)

LpA70

r/sA

LpA90

r/sA

LpA120

r/sA

Potenza utile minima

kW

10

9,081

22

30

44

60

81

Potenza utile massima

kW

30

30,27

45

56

70

90

115

Potenza al focolare

massima

kW

33

32,41

54

67

82

110

140

Peso caldaia

kg

395

470

470

570

700

935

990

Capacità caldaia

litri

95

115

115

135

170

215

240

Perdite di carico lato acqua

mbar

10

8

8

10

5

10

12

Perdite di carico lato fumi

mbar

0,01

0,02

0,02

0,04

0,03

0,05

0,05

Pressione max di esercizio

bar

4

4

4

4

4

4

4

Volume camera comb.

litri

95

135

135

185

230

320

320

Apertura vano di carico

mm

290x330

340x430

340x430

340x430

340x520

340x520

340x520

Lg. max tronchi legna

cm

51

51

51

71

71

102

102

* Modelli che godono

dell’incentivo Conto

Termico 2.0

Modelli: 29 - 45 - 56

- 70 - 90 indicano le

potenze massime in kW

R versione solo

riscaldamento

SA versione con

scambiatore

sanitario o per

circuito secondario

di riscaldamento

I focolare acciaio inox

(5 mm)

LA LungaAutonomia

www.arcacaldaie.com | 9
