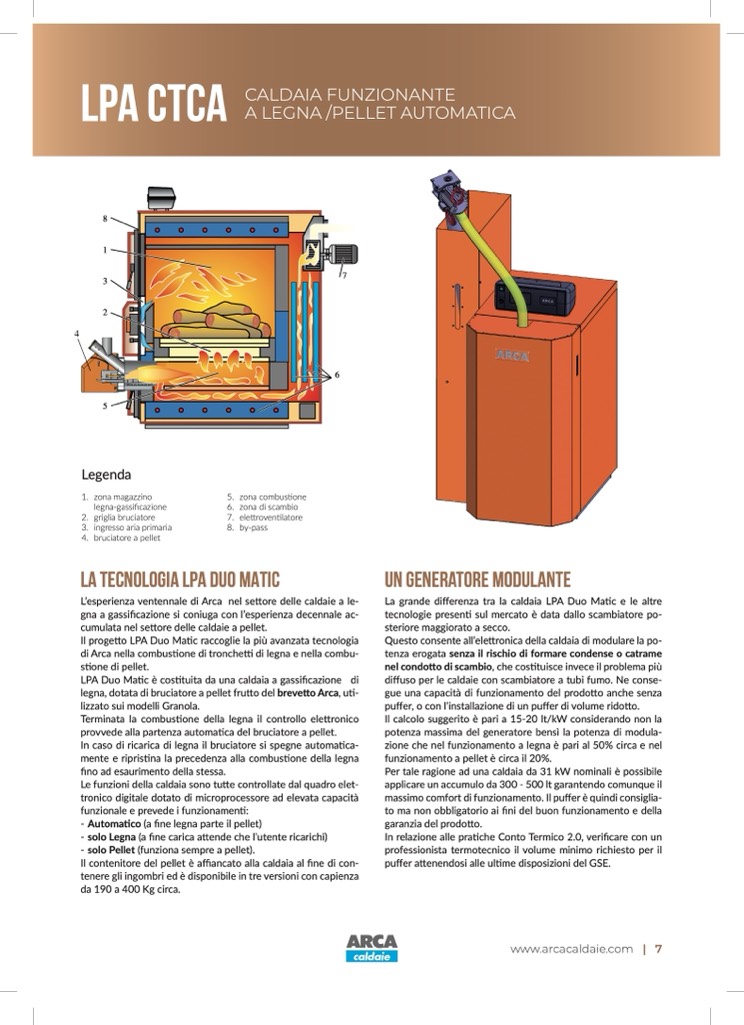

LPA CTCA
CALDAIA FUNZIONANTE
A LEGNA /PELLET AUTOmATICA
Legenda
1. zona magazzino
legna-gassificazione
2. grigliabruciatore
3. ingresso aria primaria
4. bruciatoreapellet
5. zona combustione
6. zonadiscambio
7. elettroventilatore
8. by-pass
la tecnologia LPA DUO MATIC
L’esperienza ventennale di Arca nel settore delle caldaie a le-
gna a gassificazione si coniuga con l’esperienza decennale ac-
cumulata nel settore delle caldaie a pellet.
Il progetto LPA Duo Matic raccoglie la più avanzata tecnologia
di Arca nella combustione di tronchetti di legna e nella combu-
stione di pellet.
LPA Duo Matic è costituita da una caldaia a gassificazione di
legna, dotata di bruciatore a pellet frutto del brevetto Arca, uti-
lizzato sui modelli Granola.
Terminata la combustione della legna il controllo elettronico
provvede alla partenza automatica del bruciatore a pellet.
In caso di ricarica di legna il bruciatore si spegne automatica-
mente e ripristina la precedenza alla combustione della legna
fino ad esaurimento della stessa.
Le funzioni della caldaia sono tutte controllate dal quadro elet-
tronico digitale dotato di microprocessore ad elevata capacità
funzionale e prevede i funzionamenti:
- Automatico (a fine legna parte il pellet)
- solo Legna (a fine carica attende che l’utente ricarichi)
- solo Pellet (funziona sempre a pellet).
Il contenitore del pellet è affiancato alla caldaia al fine di con-
tenere gli ingombri ed è disponibile in tre versioni con capienza
da 190 a 400 Kg circa.
Un generatore modulante
La grande differenza tra la caldaia LPA Duo Matic e le altre
tecnologie presenti sul mercato è data dallo scambiatore po-
steriore maggiorato a secco.
Questo consente all’elettronica della caldaia di modulare la po-
tenza erogata senza il rischio di formare condense o catrame
nel condotto di scambio, che costituisce invece il problema più
diffuso per le caldaie con scambiatore a tubi fumo. Ne conse-
gue una capacità di funzionamento del prodotto anche senza
puffer, o con l’installazione di un puffer di volume ridotto.
Il calcolo suggerito è pari a 15-20 lt/kW considerando non la
potenza massima del generatore bensì la potenza di modula-
zione che nel funzionamento a legna è pari al 50% circa e nel
funzionamento a pellet è circa il 20%.
Per tale ragione ad una caldaia da 31 kW nominali è possibile
applicare un accumulo da 300 - 500 lt garantendo comunque il
massimo comfort di funzionamento. Il puffer è quindi consiglia-
to ma non obbligatorio ai fini del buon funzionamento e della
garanzia del prodotto.
In relazione alle pratiche Conto Termico 2.0, verificare con un
professionista termotecnico il volume minimo richiesto per il
puffer attenendosi alle ultime disposizioni del GSE.
