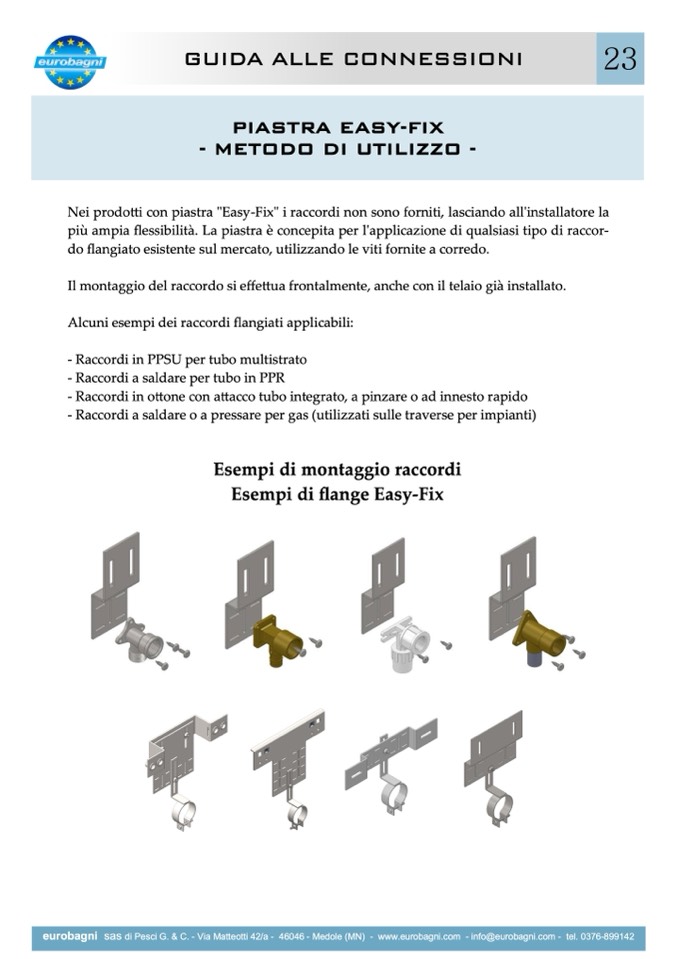

GUIDA ALLE CONNESSIONI

23

PIASTRA EASY-FIX

- METODO DI UTILIZZO -

Nei prodotti con piastra "Easy-Fix" i raccordi non sono forniti, lasciando all'installatore la

più ampia flessibilità. La piastra è concepita per l'applicazione di qualsiasi tipo di raccor-

do flangiato esistente sul mercato, utilizzando le viti fornite a corredo.

Il montaggio del raccordo si effettua frontalmente, anche con il telaio già installato.

Alcuni esempi dei raccordi flangiati applicabili:

- Raccordi in PPSU per tubo multistrato

- Raccordi a saldare per tubo in PPR

- Raccordi in ottone con a

ttacco tubo integrato, a pinzare o ad innesto rapido

- Raccordi a saldare o a pressare per gas (utilizzati sulle traverse per impianti)

Esempi di montaggio raccordi

Esempi di flange Easy-Fix
