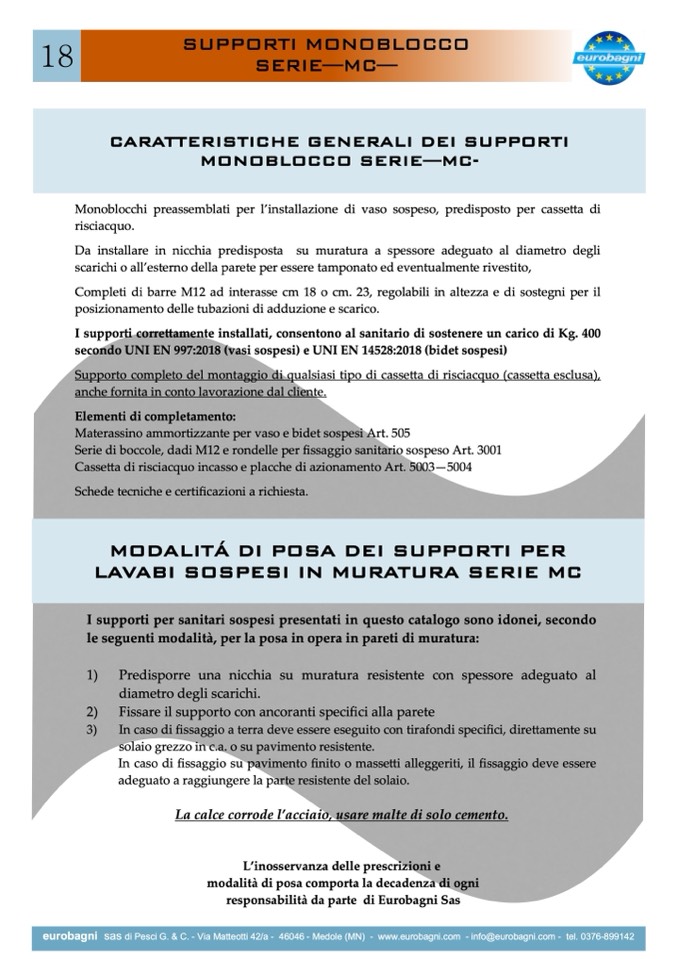

18

SUPPORTI MONOBLOCCO

SERIE—MC—

CARATTERISTICHE GENERALI DEI SUPPORTI

MONOBLOCCO SERIE—MC-

Monoblocchi preassemblati per l’installazione di vaso sospeso, predisposto per cassetta di

risciacquo.

Da installare in nicchia predisposta su muratura a spessore adeguato al diametro degli

scarichi o all’esterno della parete per essere tamponato ed eventualmente rivestito,

Completi di barre M12 ad interasse cm 18 o cm. 23, regolabili in altezza e di sostegni per il

posizionamento delle tubazioni di adduzione e scarico.

I supporti correttamente installati, consentono al sanitario di sostenere un carico di Kg. 400

secondo UNI EN 997:2018 (vasi sospesi) e UNI EN 14528:2018 (bidet sospesi)

Supporto completo del montaggio di qualsiasi tipo di cassetta di risciacquo (cassetta esclusa),

anche fornita in conto lavorazione dal cliente.

Elementi di completamento:

Materassino ammortizzante per vaso e bidet sospesi Art. 505

Serie di boccole, dadi M12 e rondelle per fissaggio sanitario sospeso Art. 3001

Cassetta di risciacquo incasso e placche di azionamento Art. 5003—5004

Schede tecniche e certificazioni a richiesta.

I supporti per sanitari sospesi presentati in questo catalogo sono idonei, secondo

le seguenti modalità, per la posa in opera in pareti di muratura:

1)

Predisporre una nicchia su muratura resistente con spessore adeguato al

diametro degli scarichi.

2)

Fissare il supporto con ancoranti specifici alla parete

3)

In caso di fissaggio a terra deve essere eseguito con tirafondi specifici, direttamente su

solaio grezzo in c.a. o su pavimento resistente.

In caso di fissaggio su pavimento finito o massetti alleggeriti, il fissaggio deve essere

adeguato a raggiungere la parte resistente del solaio.

La calce corrode l’acciaio, usare malte di solo cemento.

L’inosservanza delle prescrizioni e

modalità di posa comporta la decadenza di ogni

responsabilità da parte di Eurobagni Sas

MODALITÁ DI POSA DEI SUPPORTI PER

LAVABI SOSPESI IN MURATURA SERIE MC

eurobagni sas di Pesci G. & C. - Via Matteotti 42/a - 46046 - Medole (MN) - www.eurobagni.com - info@eurobagni.com - tel. 0376-899142
