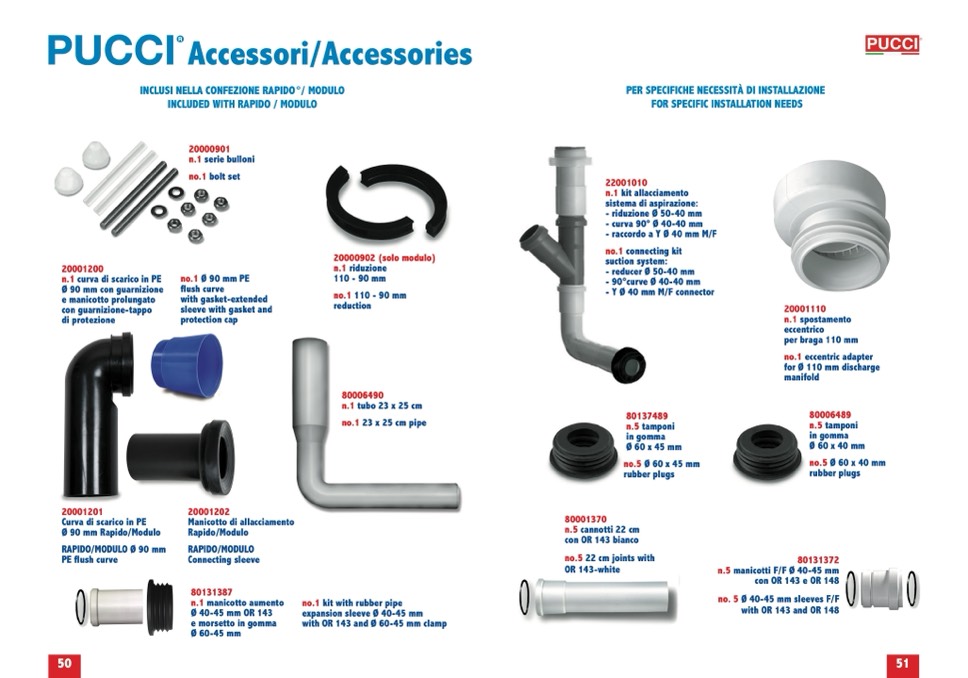

PUCCI

R

Accessori/Accessories

INCLUSI NELLA CONFEZIONE RAPIDO

R

/ MODULO

R

INCLUDED WITH RAPIDO / MODULO

20000901

n.1 serie bulloni

no.1 bolt set

no.1 Ø 90 mm PE

flush curve

with gasket-extended

sleeve with gasket and

protection cap

PER SPECIFICHE NECESSITÀ DI INSTALLAZIONE

FOR SPECIFIC INSTALLATION NEEDS

20001200

n.1 curva di scarico in PE

Ø 90 mm con guarnizione

e manicotto prolungato

con guarnizione-tappo

di protezione

20000902 (solo modulo)

n.1 riduzione

110 - 90 mm

no.1 110 - 90 mm

reduction

80006490

n.1 tubo 23 x 25 cm

no.1 23 x 25 cm pipe

22001010

n.1 kit allacciamento

sistema di aspirazione:

- riduzione Ø 50-40 mm

- curva 90° Ø 40-40 mm

- raccordo a Y Ø 40 mm M/F

no.1 connecting kit

suction system:

- reducer Ø 50-40 mm

- 90°curve Ø 40-40 mm

- Y Ø 40 mm M/F connector

20001201

Curva di scarico in PE

Ø 90 mm Rapido/Modulo

RAPIDO/MODULO Ø 90 mm

PE flush curve

20001202

Manicotto di allacciamento

Rapido/Modulo

RAPIDO/MODULO

Connecting sleeve

80131387

n.1 manicotto aumento

Ø 40-45 mm OR 143

e morsetto in gomma

Ø 60-45 mm

80137489

n.5 tamponi

in gomma

Ø 60 x 45 mm

no.5 Ø 60 x 45 mm

rubber plugs

80001370

n.5 cannotti 22 cm

con OR 143 bianco

no.5 22 cm joints with

OR 143-white

20001110

n.1 spostamento

eccentrico

per braga 110 mm

no.1 eccentric adapter

for Ø 110 mm discharge

manifold

80006489

n.5 tamponi

in gomma

Ø 60 x 40 mm

no.5 Ø 60 x 40 mm

rubber plugs

80131372

n.5 manicotti F/F Ø 40-45 mm

con OR 143 e OR 148

no. 5 Ø 40-45 mm sleeves F/F

with OR 143 and OR 148

no.1 kit with rubber pipe

expansion sleeve Ø 40-45 mm

with OR 143 and Ø 60-45 mm clamp

50

51
