2
1
3
1
2
1
0
3
A
B
180
Attention: Matching HOESCH shower tray THASOS and MUNA, please order separately. If installed together with shower tray is to be mounted in front of the tiled wall. Tub dimensions are installed
tub dimensions. Correct installation of the THASOS shower screen requires straight vertical walls and a horizontally aligned shower tray. Special size/sloping/cut-out available on request. Please,
always deliver a drawing showing the exact dimensions.
Due to the design no 100% sealing is possible. By floor level mounting no guarantee for water tightness can be ensured.
Avvertenza: Il piatto doccia THASOS e MUNA deve essere ordinato separatamente. In combinazione con il piatto doccia, il piatto doccia deve essere posato davanti alla parete piastrellata. Le
dimensioni del piatto = Dimensioni ingombro. Il box doccia THASOS deve essere posato alle pareti perfettamente perpendicolari e il piatto doccia deve essere assolutamente orizzontale. Esecuzione
speciali, inclinazioni e tagli disponibli su richiesta. Inviare disegno con quote esatte in mm.
Per motivi tecnico costruttivi, non è possibile ottenere una tenuta ermetica perfetta. In caso di posa del box su piatti doccia a filo pavimento, non si garantisce la tenuta.
Uwaga: Pasujący brodzik HOESCH THASOS i MUNA, prosimy zamawiać oddzielnie. W momencie montażu brodzika, brodzik należy ustawić przed wyłożoną w kafelki ścianą. Wymiary brodzika =
wymiarom montażu brodzika. Fachowa instalacja kabiny THASOS zakłada, że ściany będą trzymały piony, a brodzik zostanie dokładnie wypoziomowany!
Ze względów konstrukcyjnych niemożliwe jest osiagnięcie idealnego uszczelnienia. Nie możemy gwarantować szczelności w przypadku montażu na równi z podłogą.

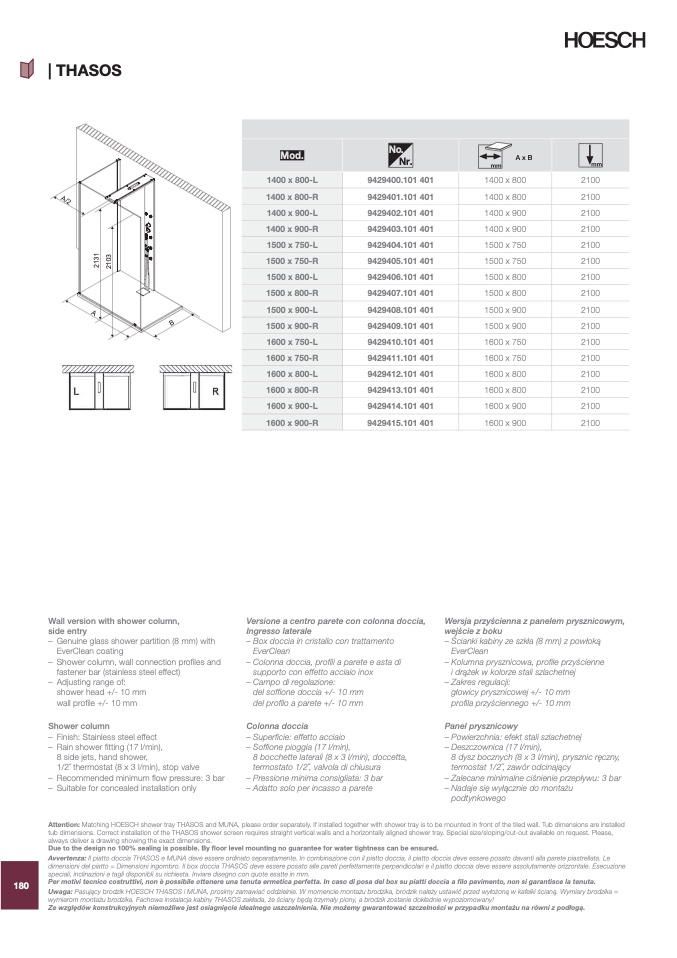

| THASOS
Wall version with shower column,
side entry
– Genuine glass shower partition (8 mm) with
EverClean coating
– Shower column, wall connection profiles and
fastener bar (stainless steel effect)
– Adjusting range of:
shower head +/- 10 mm
wall profile +/- 10 mm
Shower column
– Finish: Stainless steel effect
– Rain shower fitting (17 l/min),
8 side jets, hand shower,
1/2 ̋ thermostat (8 x 3 l/min), stop valve
– Recommended minimum flow pressure: 3 bar
– Suitable for concealed installation only
Versione a centro parete con colonna doccia,
Ingresso laterale
– Box doccia in cristallo con trattamento
EverClean
– Colonna doccia, profili a parete e asta di
supporto con effetto acciaio inox
– Campo di regolazione:
del soffione doccia +/- 10 mm
del profilo a parete +/- 10 mm
Colonna doccia
– Superficie: effetto acciaio
– Soffione pioggia (17 l/min),
8 bocchette laterali (8 x 3 l/min), doccetta,
termostato 1/2 ̋, valvola di chiusura
– Pressione minima consigliata: 3 bar
– Adatto solo per incasso a parete
Wersja przyścienna z panelem prysznicowym,
wejście z boku
– Ścianki kabiny ze szkła (8 mm) z powłoką
EverClean
– Kolumna prysznicowa, profile przyścienne
i drążek w kolorze stali szlachetnej
– Zakres regulacji:
głowicy prysznicowej +/- 10 mm
profila przyściennego +/- 10 mm
Panel prysznicowy
– Powierzchnia: efekt stali szlachetnej
– Deszczownica (17 l/min),
8 dysz bocznych (8 x 3 l/min), prysznic ręczny,
termostat 1/2 ̋, zawór odcinający
– Zalecane minimalne ciśnienie przepływu: 3 bar
– Nadaje się wyłącznie do montażu
podtynkowego
No.
Mod.
Nr.
AxB
1400 x 800-L
1400 x 800-R
1400 x 900-L
1400 x 900-R
1500 x 750-L
1500 x 750-R
1500 x 800-L
1500 x 800-R
1500 x 900-L
1500 x 900-R
1600 x 750-L
1600 x 750-R
1600 x 800-L
1600 x 800-R
1600 x 900-L
1600 x 900-R
9429400.101 401
9429401.101 401
9429402.101 401
9429403.101 401
9429404.101 401
9429405.101 401
9429406.101 401
9429407.101 401
9429408.101 401
9429409.101 401
9429410.101 401
9429411.101 401
9429412.101 401
9429413.101 401
9429414.101 401
9429415.101 401
1400 x 800
2100
1400 x 800
2100
1400 x 900
2100
1400 x 900
2100
1500 x 750
2100
1500 x 750
2100
1500 x 800
2100
1500 x 800
2100
1500 x 900
2100
1500 x 900
2100
1600 x 750
2100
1600 x 750
2100
1600 x 800
2100
1600 x 800
2100
1600 x 900
2100
1600 x 900
2100
