176

Attention: Matching HOESCH shower tray THASOS and MUNA, please order separately. If installed together with shower tray is to be mounted in front of the tiled wall. Tub dimensions are installed

tub dimensions. Correct installation of the THASOS shower screen requires straight vertical walls and a horizontally aligned shower tray. Special size/sloping/cut-out available on request. Please,

always deliver a drawing showing the exact dimensions.

Due to the design no 100% sealing is possible. By floor level mounting no guarantee for water tightness can be ensured.

Avvertenza: Il piatto doccia THASOS e MUNA deve essere ordinato separatamente. In combinazione con il piatto doccia, il piatto doccia deve essere posato davanti alla parete piastrellata. Le

dimensioni del piatto = Dimensioni ingombro. Il box doccia THASOS deve essere posato alle pareti perfettamente perpendicolari e il piatto doccia deve essere assolutamente orizzontale. Esecuzione

speciali, inclinazioni e tagli disponibli su richiesta. Inviare disegno con quote esatte in mm.

Per motivi tecnico costruttivi, non è possibile ottenere una tenuta ermetica perfetta. In caso di posa del box su piatti doccia a filo pavimento, non si garantisce la tenuta.

Uwaga: Pasujący brodzik HOESCH THASOS i MUNA, prosimy zamawiać oddzielnie. W momencie montażu brodzika, brodzik należy ustawić przed wyłożoną w kafelki ścianą. Wymiary brodzika =

wymiarom montażu brodzika. Fachowa instalacja kabiny THASOS zakłada, że ściany będą trzymały piony, a brodzik zostanie dokładnie wypoziomowany!

Ze względów konstrukcyjnych niemożliwe jest osiagnięcie idealnego uszczelnienia. Nie możemy gwarantować szczelności w przypadku montażu na równi z podłogą.

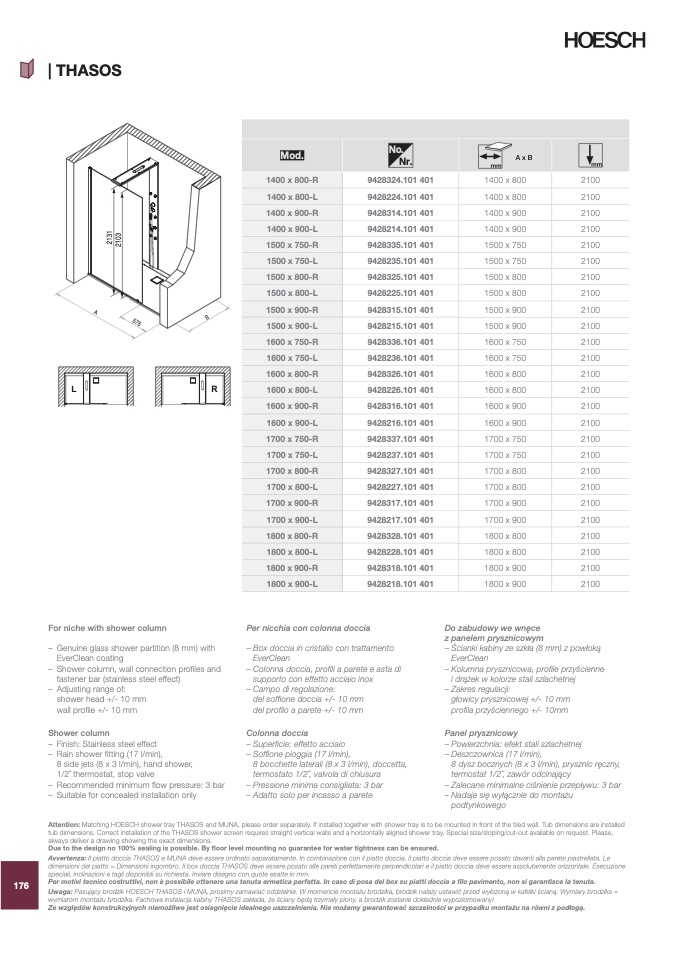

| THASOS

L

R

1400 x 800-R

1400 x 800-L

1400 x 900-R

1400 x 900-L

1500 x 750-R

1500 x 750-L

1500 x 800-R

1500 x 800-L

1500 x 900-R

1500 x 900-L

1600 x 750-R

1600 x 750-L

1600 x 800-R

1600 x 800-L

1600 x 900-R

1600 x 900-L

1700 x 750-R

1700 x 750-L

1700 x 800-R

1700 x 800-L

1700 x 900-R

1700 x 900-L

1800 x 800-R

1800 x 800-L

1800 x 900-R

1800 x 900-L

9428324.101 401

9428224.101 401

9428314.101 401

9428214.101 401

9428335.101 401

9428235.101 401

9428325.101 401

9428225.101 401

9428315.101 401

9428215.101 401

9428336.101 401

9428236.101 401

9428326.101 401

9428226.101 401

9428316.101 401

9428216.101 401

9428337.101 401

9428237.101 401

9428327.101 401

9428227.101 401

9428317.101 401

9428217.101 401

9428328.101 401

9428228.101 401

9428318.101 401

9428218.101 401

1400 x 800

2100

1400 x 800

2100

1400 x 900

2100

1400 x 900

2100

1500 x 750

2100

1500 x 750

2100

1500 x 800

2100

1500 x 800

2100

1500 x 900

2100

1500 x 900

2100

1600 x 750

2100

1600 x 750

2100

1600 x 800

2100

1600 x 800

2100

1600 x 900

2100

1600 x 900

2100

1700 x 750

2100

1700 x 750

2100

1700 x 800

2100

1700 x 800

2100

1700 x 900

2100

1700 x 900

2100

1800 x 800

2100

1800 x 800

2100

1800 x 900

2100

1800 x 900

2100

Do zabudowy we wnęce

z panelem prysznicowym

– Ścianki kabiny ze szkła (8 mm) z powłoką

EverClean

– Kolumna prysznicowa, profile przyścienne

i drążek w kolorze stali szlachetnej

– Zakres regulacji:

głowicy prysznicowej +/- 10 mm

profila przyściennego +/- 10mm

Panel prysznicowy

– Powierzchnia: efekt stali szlachetnej

– Deszczownica (17 l/min),

8 dysz bocznych (8 x 3 l/min), prysznic ręczny,

termostat 1/2 ̋, zawór odcinający

– Zalecane minimalne ciśnienie przepływu: 3 bar

– Nadaje się wyłącznie do montażu

podtynkowego

For niche with shower column

– Genuine glass shower partition (8 mm) with

EverClean coating

– Shower column, wall connection profiles and

fastener bar (stainless steel effect)

– Adjusting range of:

shower head +/- 10 mm

wall profile +/- 10 mm

Shower column

– Finish: Stainless steel effect

– Rain shower fitting (17 l/min),

8 side jets (8 x 3 l/min), hand shower,

1/2 ̋ thermostat, stop valve

– Recommended minimum flow pressure: 3 bar

– Suitable for concealed installation only

Per nicchia con colonna doccia

– Box doccia in cristallo con trattamento

EverClean

– Colonna doccia, profili a parete e asta di

supporto con effetto acciaio inox

– Campo di regolazione:

del soffione doccia +/- 10 mm

del profilo a parete +/- 10 mm

Colonna doccia

– Superficie: effetto acciaio

– Soffione pioggia (17 l/min),

8 bocchette laterali (8 x 3 l/min), doccetta,

termostato 1/2 ̋, valvola di chiusura

– Pressione minima consigliata: 3 bar

– Adatto solo per incasso a parete

No.

Mod.

Nr.

AxB
