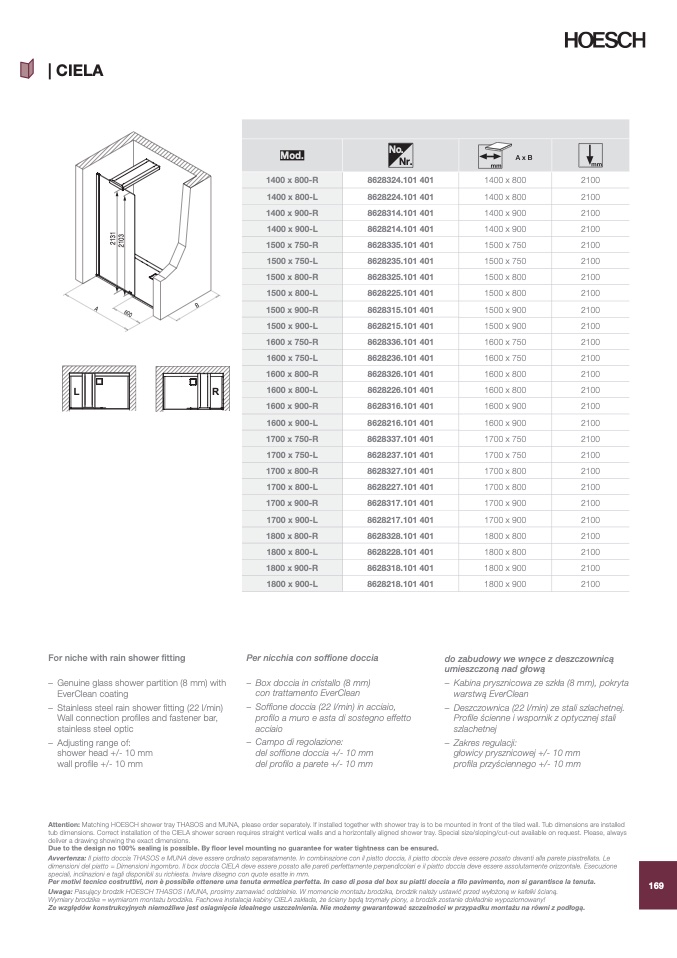

| CIELA

2

1

3

1

2

1

0

3

B

6

0

0

A

L

R

1400 x 800-R

1400 x 800-L

1400 x 900-R

1400 x 900-L

1500 x 750-R

1500 x 750-L

1500 x 800-R

1500 x 800-L

1500 x 900-R

1500 x 900-L

1600 x 750-R

1600 x 750-L

1600 x 800-R

1600 x 800-L

1600 x 900-R

1600 x 900-L

1700 x 750-R

1700 x 750-L

1700 x 800-R

1700 x 800-L

1700 x 900-R

1700 x 900-L

1800 x 800-R

1800 x 800-L

1800 x 900-R

1800 x 900-L

8628324.101 401

8628224.101 401

8628314.101 401

8628214.101 401

8628335.101 401

8628235.101 401

8628325.101 401

8628225.101 401

8628315.101 401

8628215.101 401

8628336.101 401

8628236.101 401

8628326.101 401

8628226.101 401

8628316.101 401

8628216.101 401

8628337.101 401

8628237.101 401

8628327.101 401

8628227.101 401

8628317.101 401

8628217.101 401

8628328.101 401

8628228.101 401

8628318.101 401

8628218.101 401

1400 x 800

2100

1400 x 800

2100

1400 x 900

2100

1400 x 900

2100

1500 x 750

2100

1500 x 750

2100

1500 x 800

2100

1500 x 800

2100

1500 x 900

2100

1500 x 900

2100

1600 x 750

2100

1600 x 750

2100

1600 x 800

2100

1600 x 800

2100

1600 x 900

2100

1600 x 900

2100

1700 x 750

2100

1700 x 750

2100

1700 x 800

2100

1700 x 800

2100

1700 x 900

2100

1700 x 900

2100

1800 x 800

2100

1800 x 800

2100

1800 x 900

2100

1800 x 900

2100

do zabudowy we wnęce z deszczownicą

umieszczoną nad głową

– Kabina prysznicowa ze szkła (8 mm), pokryta

warstwą EverClean

– Deszczownica (22 l/min) ze stali szlachetnej.

Profile ścienne i wspornik z optycznej stali

szlachetnej

– Zakres regulacji:

głowicy prysznicowej +/- 10 mm

profila przyściennego +/- 10 mm

For niche with rain shower fitting

– Genuine glass shower partition (8 mm) with

EverClean coating

– Stainless steel rain shower fitting (22 l/min)

Wall connection profiles and fastener bar,

stainless steel optic

– Adjusting range of:

shower head +/- 10 mm

wall profile +/- 10 mm

Per nicchia con soffione doccia

– Box doccia in cristallo (8 mm)

con trattamento EverClean

– Soffione doccia (22 l/min) in acciaio,

profilo a muro e asta di sostegno effetto

acciaio

– Campo di regolazione:

del soffione doccia +/- 10 mm

del profilo a parete +/- 10 mm

No.

Mod.

Nr.

AxB

Attention: Matching HOESCH shower tray THASOS and MUNA, please order separately. If installed together with shower tray is to be mounted in front of the tiled wall. Tub dimensions are installed

tub dimensions. Correct installation of the CIELA shower screen requires straight vertical walls and a horizontally aligned shower tray. Special size/sloping/cut-out available on request. Please, always

deliver a drawing showing the exact dimensions.

Due to the design no 100% sealing is possible. By floor level mounting no guarantee for water tightness can be ensured.

Avvertenza: Il piatto doccia THASOS e MUNA deve essere ordinato separatamente. In combinazione con il piatto doccia, il piatto doccia deve essere posato davanti alla parete piastrellata. Le

dimensioni del piatto = Dimensioni ingombro. Il box doccia CIELA deve essere posato alle pareti perfettamente perpendicolari e il piatto doccia deve essere assolutamente orizzontale. Esecuzione

speciali, inclinazioni e tagli disponibli su richiesta. Inviare disegno con quote esatte in mm.

Per motivi tecnico costruttivi, non è possibile ottenere una tenuta ermetica perfetta. In caso di posa del box su piatti doccia a filo pavimento, non si garantisce la tenuta.

Uwaga: Pasujący brodzik HOESCH THASOS i MUNA, prosimy zamawiać oddzielnie. W momencie montażu brodzika, brodzik należy ustawić przed wyłożoną w kafelki ścianą.

Wymiary brodzika = wymiarom montażu brodzika. Fachowa instalacja kabiny CIELA zakłada, że ściany będą trzymały piony, a brodzik zostanie dokładnie wypoziomowany!

Ze względów konstrukcyjnych niemożliwe jest osiagnięcie idealnego uszczelnienia. Nie możemy gwarantować szczelności w przypadku montażu na równi z podłogą.
